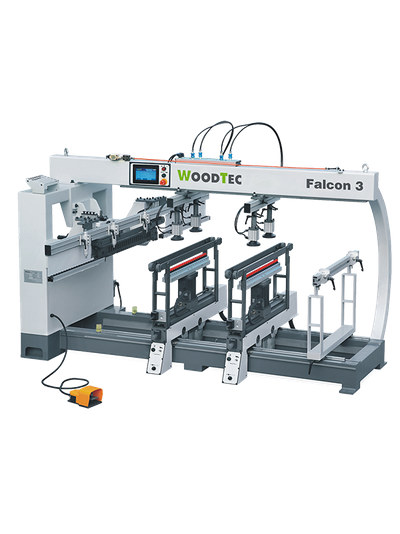

Станок сверлильно-присадочный WoodTec Falcon 3

Назначение WoodTec Falcon 3 - Станок осуществляет сверление глухих и сквозных отверстий в поверхностях деталей и заготовок, произведенных из древесины, плитных и листовых материалов на ее основе. Возможно одновременное сверление в горизонтальной и вертикальной плоскостях. Работа станка осуществляется в полуавтоматическом режиме. Область применения Применяется на предприятиях и в цехах по производству мебели с серийным и массовым выпуском продукции, станок обеспечивает сверление большинства карт присадки. Схема обработки Отличительные особенности Высокая жесткость станины; Мощные надежные привода; Промышленный пульт управления с ЖК-дисплеем; Безупречное качество и точность обработки; Фиксация сверлильных групп осуществляется с помощью пневматики; Цифровые счетчики на сверлильных группах, позволяют делать быструю и точную перенастройку с одного размера на другой; Возможность поворота сверлильной группы на 90 градусов; Станок прост в обслуживании и переналадке. Конструктивные особенности ПУЛЬТ УПРАВЛЕНИЯ Управление станком осуществляется при помощи промышленного пульта с ЖК-дисплеем. Отличается эргономичностью и обеспечивает удобство работы и настройки станка. СВЕРЛИЛЬНЫЕ СУППОРТЫ Могут быстро и точно перенастраиваться по положению в зависимости от карты присадки, а также имеют функцию поворота на 90° ВЕРТИКАЛЬНАЯ СВЕРЛИЛЬНАЯ ГОЛОВА ГОРИЗОНТАЛЬНАЯ СВЕРЛИЛЬНАЯ ГОЛОВА Перемещение вертикальных сверлильных групп происходит по линейным направляющим, что обеспечивает точность работы. Позиционирование вертикальных сверлильных групп происходит с точностью до 0,1 мм, благодаря микрометрическим упорам и электронным цифровым датчикам, которые так же сокращают время установки размеров при настройке по ширине и обеспечивают высокую точность. РЕГУЛИРОВКА ГЛУБИНЫ СВЕРЛЕНИЯ В ТОРЕЦ Горизонтальный суппорт крепятся на четырех массивных цилиндрических направляющих повышенной износостойкости. Обеспечивает прецизионное сверление отверстий в торце детали. Направляющие перемещения суппорта выполнены полностью закрытыми. СИСТЕМА ФИКСАЦИИ ЗАГОТОВОК Пневмоприжимы, настраивающиеся на толщину заготовки, а также имеющие возможность базирования в любом месте рабочей зоны станка обеспечивают точную и надежную фиксацию заготовок. БЛОК ПОДГОТОВКИ ВОЗДУХА Узел подготовки сжатого воздуха, обеспечивает дополнительное исключение влаги, примесей грязи из воздуха, а так же позволяет осуществлять регулировку давления сжатого воз-духа и его контроль на входе в пневмосистему. Так же имеется лубрикатор который автомати-чески с подачей воздуха смазывает штоки пневмоцилиндров, и др. внутренние элементы пневматики. Краткие характеристики Расстояние между сверлильными шпинделями в группе, мм 32 Количество сверлильных головок в вертикальной группе, шт. 2 Макс. расстояние между сверлильными шпинделями в группе, мм. 640 Количество сверлильных головок в каждой горизонтальной группе, шт. 1 Частота вращения, об/мин 2800 Максимальная глубина вертикального сверления, мм 60 Максимальная глубина горизонтального сверления, мм 40 Максимальная толщина заготовки, мм 78 Максимальные размеры обрабатываемой зоны, мм 1850 x 640 Частота тока, Гц 50 Напряжение, В 380 Установленная мощность, кВт 4,5 Рабочее давление в пневмосистеме, МПа 0,6 Габаритные размеры: Длинна, мм 2750 Ширина, мм 2500 Высота, мм 1550 Вес, кг 700
