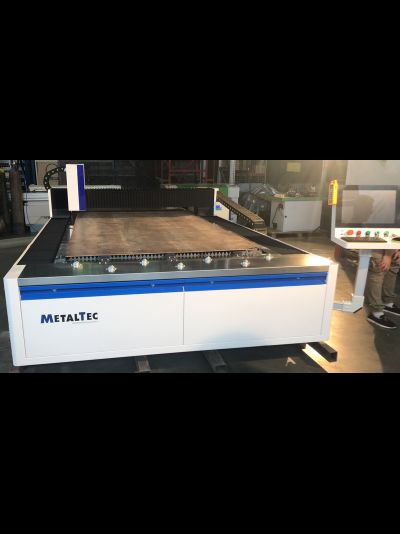

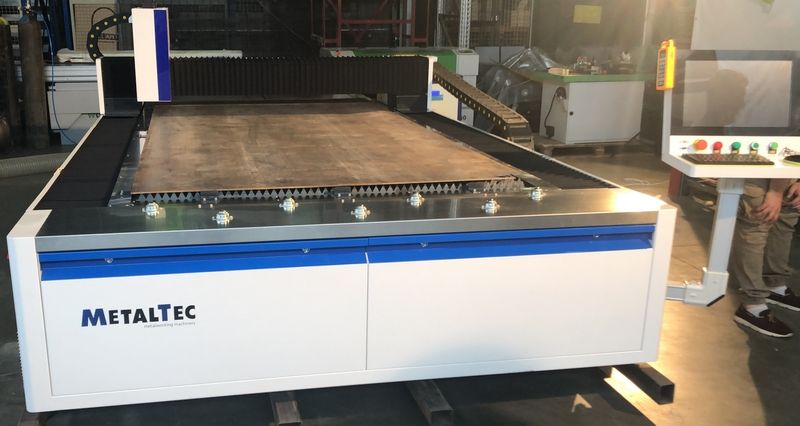

Оптоволоконный лазерный станок для резки металла MetalTec 1530 (1000W)

Назначение Лазерный станок MetalTec 1530 (1000W) предназначен для лазерной обработки металла. Обработка производится методом резки по плоскости. Станок волоконной лазерной резки представляет собой высокотехнологичное оборудование, сочетающее технологии лазерной резки и точного механизма с ЧПУ. Станок успешно применяется в металлообрабатывающей промышленности, благодаря высокой точности обработки, а также наилучшему качеству получаемых изделий. Виды обрабатываемых материалов Наиболее эффективно станок может быть использован при решении таких задач как: фигурная резка металла, прямолинейный и криволинейный раскрой металлических листов, обработка углеродистой, кремниевой и нержавеющей сталей, аллюминиевых и титановых сплавов, оцинкованного листа. Сферы применения станков Сферы применения достаточно обширны: медицинская микроэлектроника, тяжелая промышленность, машиностроение, метро или автоаксессуары, механические части, декоративно-прикладное искусство, элементы электронных устройств, реклама, и т. д. Комплектация № Наименование Кол-во, шт. Примечание 1 Оптоволоконный лазер RJ-1530 – механическая часть 1 шт. 2 Источник 1 шт. Raycus 3 Серводвигатели 4 шт. FUJI 4 Стойка управления с ЖК-дисплеем и ПК 1 компл. CYPCUT 5 Система регулировки высоты заготовки BCS 100 1 шт. 6 Режущая голова 1 шт. Raytools 7 Чиллер 1 шт. HAN LI 8 Беспроводной пульт управления 1 шт. 9 Автоматическая система смазки 1 шт. 10 ЗИП 1 компл. Особенности станка Высокое качество лазерного пучка; малая щель резки; высокая эффективность при работе. Высокая скорость работы: скорость выше в 2 раза чем на лазерном станке СО2 с одинаковой мощностью. Стабильность и большой ресурс работы станков: время службы достигает до 40 000 часов. Экономия на потреблении станками энергоресурсов: энергоемкость ниже на 20% - 30% чем на лазерном станке с трубкой СО2. Простота и удобство наладки и эксплуатации станков: настройка лазерного пучка не требуется. Примеры получаемых изделий Конструктивные особенности ЦЕЛЬНОСВАРНАЯ СТАНИНА Наши станки лазерной резки имеют портальную структуру, литую поперечную балку, вся структура имеет высокую прочность, и в отличие от консольных моделей, обеспечивает стабильную работу. При производстве, станина станка проходит термическую обработку для снятия напряжения металла. Благодаря этому удается добиться жесткости конструкции, а в следствии и безупречной точности обработки. ПОРТАЛ ИЗ АВИАЦИОННОГО АЛЛЮМИНИЯ Литая алюминиевая балка портала, имеет меньший вес в сравнении со стальной, что значительно уменьшает нагрузку на двигатели и направляющие, продлевая срок их службы. Толстостенный алюминиевый профиль балки портала, имеет избыток жесткости, и не деформируется со временем. ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ HIWIN (ТАЙВАНЬ) Станок по всем осям оснащен квадратными линейными направляющими и каретками компании «HIWIN» (Тайвань) сечением 30мм. За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. Одна из немногих компаний в мире, способных производить линейные направляющие самых высоких степеней точности. В настоящее время HIWIN производит линейные направляющие для европейских и азиатских рынков. Подшипники HIWIN, обеспечивают низкое трение, отсутствие зазора и высокую грузоподъемность. ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКОВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ) За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности. КОСОЗУБАЯ РЕЙКА YYC (ТАЙВАНЬ) ПО ОСЯМ Х И У Для перемещения по осям Х и Y на станке используется шестерня и косозубая рейка всемирно известного производителя YYC (Тайвань). Это решение позволяет добиться высоких скоростных показателей без потери точности обработки. ЛАЗЕРНЫЙ ИСТОЧНИК «RAYCUS» 1000 Вт Станок оснащен лазерным источником компании «Raycus»(Китай). Это всемирно признанный лидер в области производства оптоволоконных лазеров, что подтверждает безупречная и безотказная работа. В лазерном излучателе установлена система кондиционирования для охлаждение электрокомпонентов. ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ FUJI (ЯПОНИЯ) Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели FUJI (Япония), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции. Двигатели по осям X, Y – 1 кВт Двигатель по оси Z – 0,4 кВт ПЛАНЕТАРНЫЙ РЕДУКТОР (SHIMPO) Преимущества планетарного редуктора SHIMPO (ЯПОНИЯ): Большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода; Более высокий КПД; Облегченная конструкция - вдвое компактней и легче редукторов других видов; Не требуют обслуживания в процессе эксплуатации РЕЖУЩАЯ ГОЛОВКА RAYTOOLS BT109 (С ФУНКЦИЕЙ АВТОФОКУСИРОВКИ) Станок оснащён лазерной головкой Raytools, с автономным контроллером высоты BCS100, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки. Лазерная головка с системой автоматической фокусировки. ПНЕВМАТИЧЕСКИЕ ЭЛЕМЕНТЫ SMC (Япония) Станок оснащен вспомогательными пневмовалами, для облегчения и безопасности загрузки рабочего стола станка, а также перемещения листа по поверхности рабочего стола. Пневматическая система от ведущего производителя: SMC (Япония) СТОЙКА УПРАВЛЕНИЯ Стойка управления интегрирована в конструкцию станка. Она отличается простотой, надежностью, и интуитивной панелью управления. Компьютер управляется ОС Windows. Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки. ЧИЛЛЕР HANLI H-1000 Автоматический чиллер для охлаждения излучателей лазерных станков. Этот чиллер имеет большую мощность, что позволяет непрерывно охлаждать лазерную систему. Регулировка температуры осуществляется в автоматическом режиме. ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ «CYPCUT» Простое и удобное программное обеспечение на русском языке, имеет CAD и CAM модули, поддерживает импорт основных типов файлов: DXF. AI. PLT. CAD. т. д. AutoCAD, CorelDRAW, plt, AI, dxf АСПИРАЦИОННАЯ УСТАНОВКА Станок укомплектован пылеулавливающим агрегатом, что является несомненным преимущество по отношению к станкам других производителей. Краткие характеристики Рабочая зона (X x Y), мм 1530 x 3050 Тип лазера Оптоволоконный лазер Режущая голова Raytools (Автофокусировка) Производитель лазера Raycus Мощность лазера, Вт 1000 Длина волны лазера 1070 nm Срок работы лазера, ч 100 000 Вид охлаждения Чиллер HAN LI Направляющие по осям X, Y, Z Линейные направляющие повышенной жесткости HIWIN (Тайвань) - 30 мм (квадратного сечения) Передача по осям X, Y Двухприводные зубчатыe рейки YYC (Тайвань) Передача по оси Z Шарико-винтовая пара TBI Двигатели по осям X, Y Серводвигатель FUJI 1 кВт (Япония) Двигатель по оси Z Серводвигатель FUJI 0,4 кВт (Япония) Редуктор NIDEC - SHIMPO (Япония) Пневматические элементы SMC / AirTac (Япония) Элетрокомпоненты SCHNEIDER (Германия) Датчик высоты Автоматический Система управления Cypcut Поддерживаемые форматы файлов CAD, CorelDRAW, plt, AI, dxf Смазка Централизованная система смазки Максимальная скорость резки, м/мин 30 Маскимальная скорость холостого хода, м/мин 100 Ускорение до 1G Точность позиционирования, мм ±0,03 Точность повторного позиционирования, мм ±0,02 Минимальная ширина резки, мм 0,12 Напряжение (источник), В 380 Напряжение (станок), В 380 Частота тока, Гц 50 Гарантия на лазерный источник 2 года Габаритные размеры (оборудование в сборе): Длина, мм 4700 Ширина, мм 2200 Высота, мм 1600 Вес (в сборе), кг 2700
