Назначение
Высокоточные сверлильно-присадочные станки предназначены для сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов и брусковых деталей.
Область применения
На любых предприятиях по производству корпусной мебели.
Схема обработки
Схема сборки готового изделия
Отличительные особенности
Пневматическая регулировка угла наклона многошпиндельного агрегата;
Возможность сверления в пласть и торец деталей, сверление под углом;
Прижим детали двумя пневматическими цилиндрами;

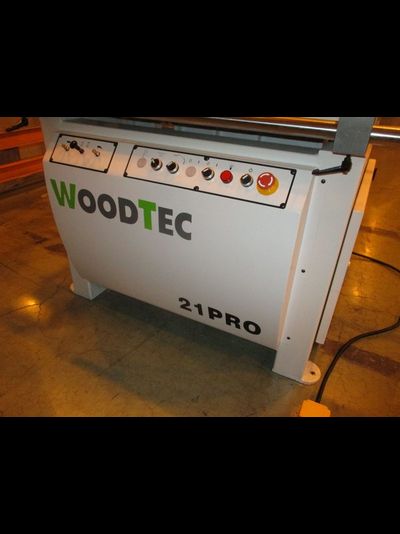

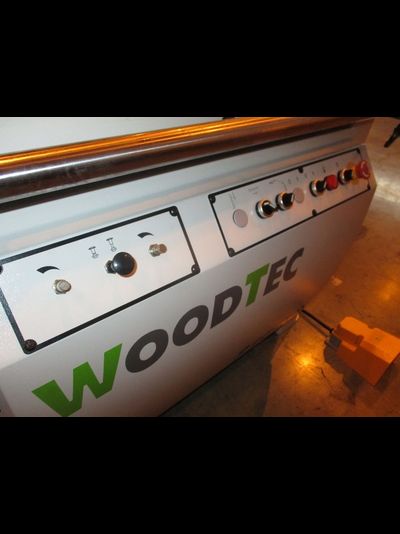

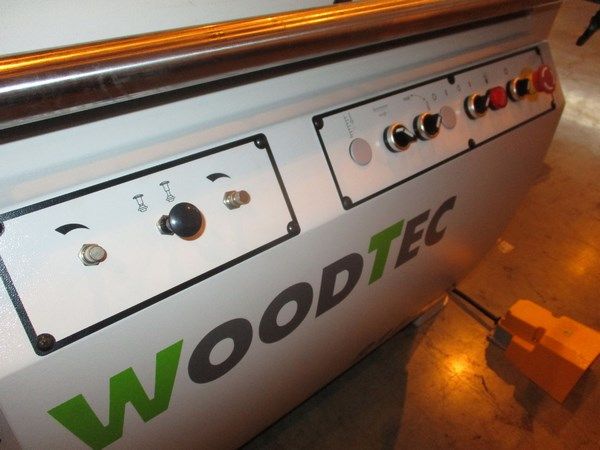

Автоматическое управление рабочими операциями (старт-педаль);

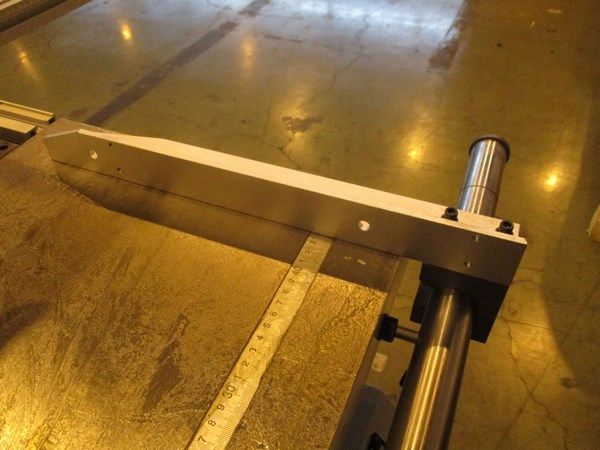

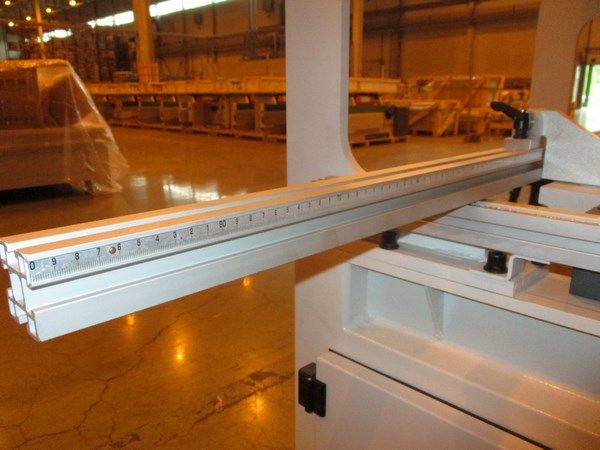

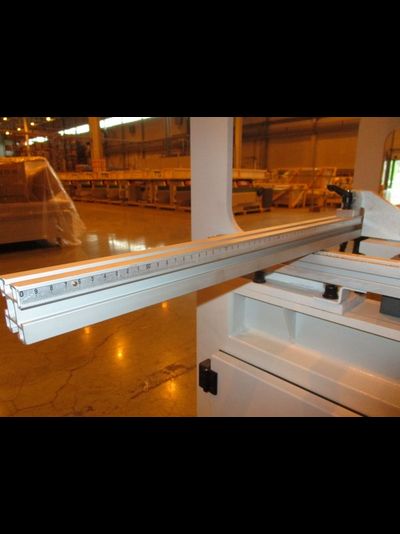

Направляющая линейка 1,8 м;
Два передних упора.
Конструктивные особенности

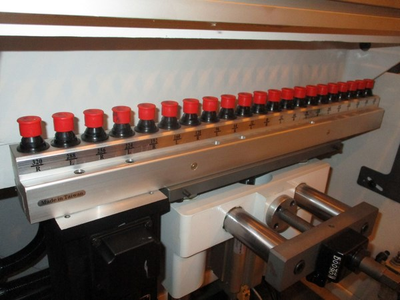

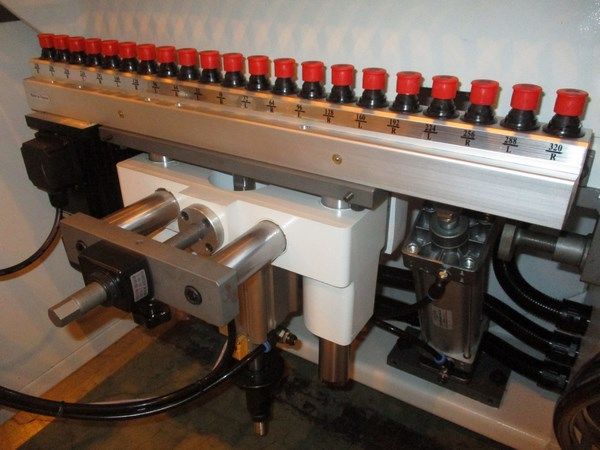

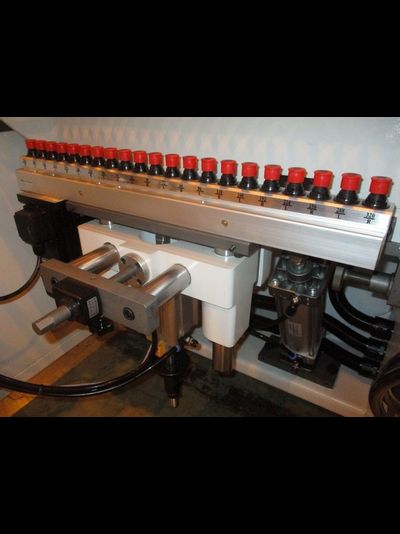

СВЕРЛИЛЬНАЯ ГОЛОВА
Конструкция сверлильной головы позволяет производить как вертикальное сверление (сверление в пласть), так и горизонтальное сверление заготовки (сверление в торец), а так же сверление под углом в 45°.

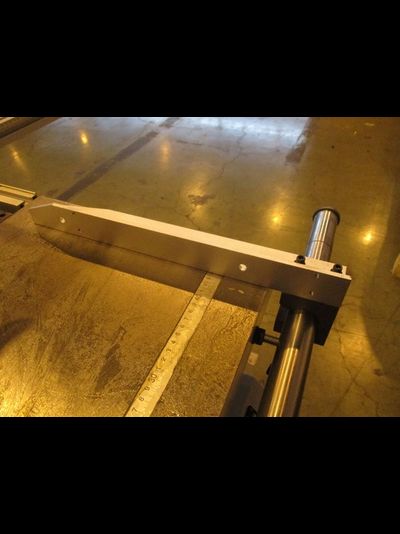

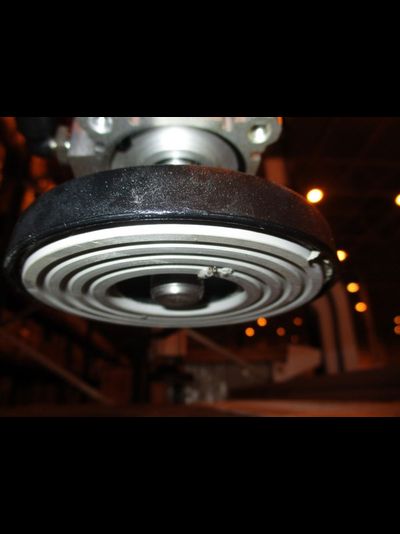

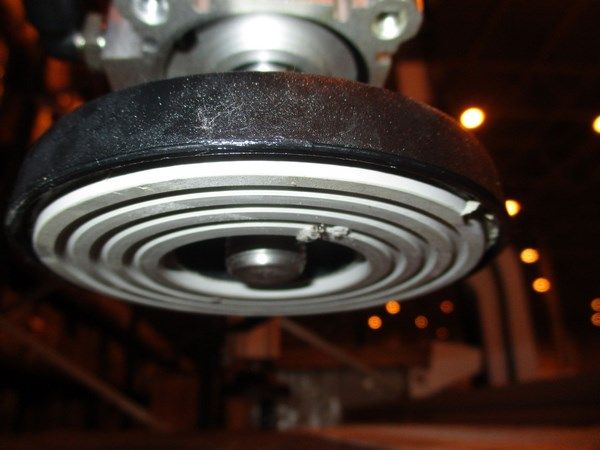

ПНЕВМОПРИЖИМЫ
Пневматические прижимы для быстрого фиксирования заготовки различной толщины приводятся в действие при помощи пневмопедали.
Краткие характеристики
Количество шпинделей, шт
21
Межцентровое расстояние шпинделей, мм
32
Межцентровое расстояние между первым и последним шпинделем, мм
640
Наклон многошпиндельной головки, °
0 – 90
Макс. глубина сверления, мм
70
Потребляемая эл. мощность, кВт
1,5
Давление пневматической системы, бар
6 - 8
Габариты станка
Длина, мм
1550
Ширина, мм
1100
Высота, мм
1220
Вес, кг
400
:format(webp):no_upscale()/d0137f103df3d52.ru.s.siteapi.org/catalog/images/4bcdce3eeabd4b13d7b46d175d44feb2 "Станок сверлильно-присадочный WoodTec 21 PRO")

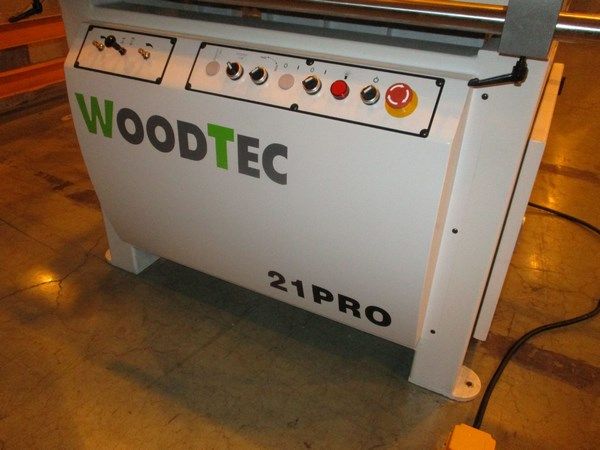

:format(webp):no_upscale()/d0137f103df3d52.ru.s.siteapi.org/catalog/images/1c801e54e84dc03f289dd6d0b104d782 "Станок сверлильно-присадочный WoodTec 21 PRO")
