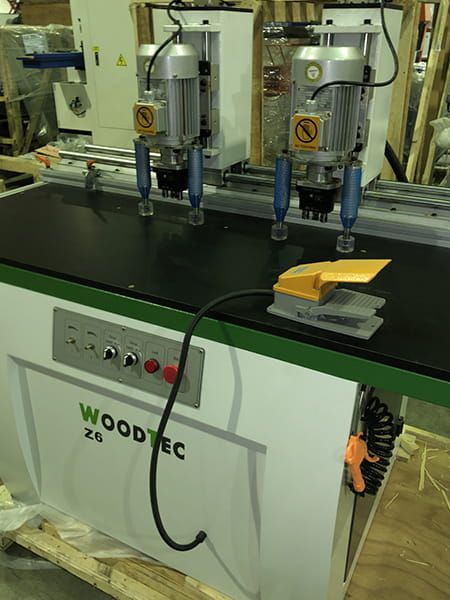

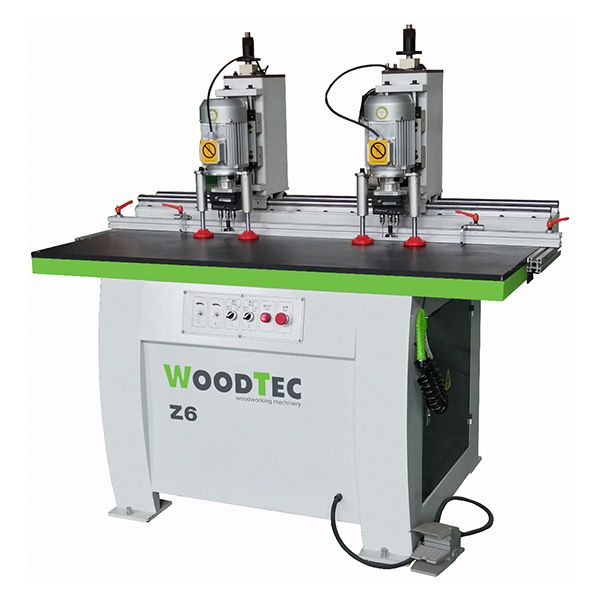

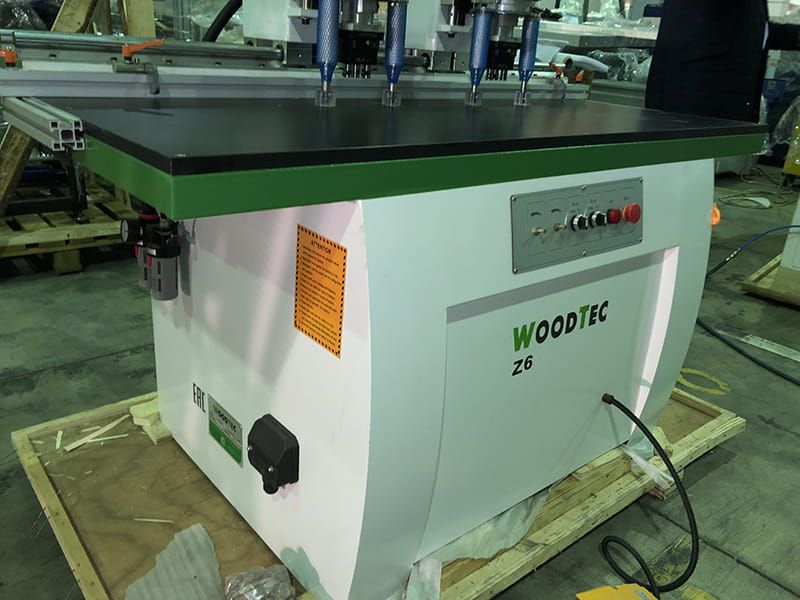

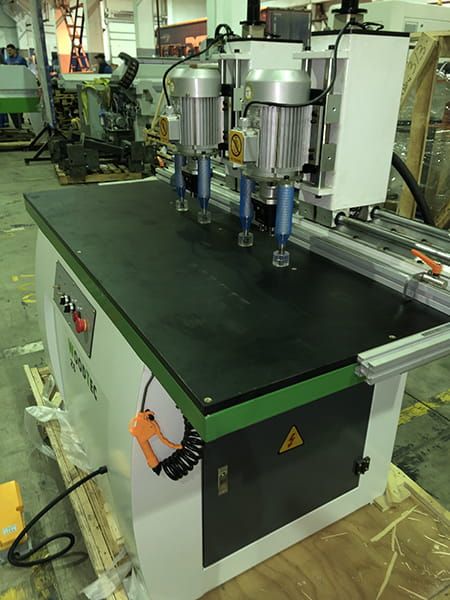

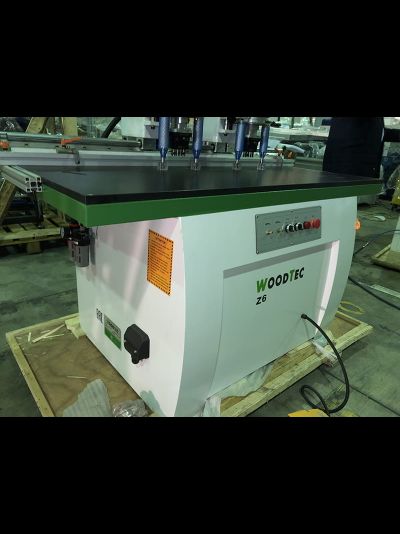

Станок сверлильно-присадочный под петли WoodTec Z6

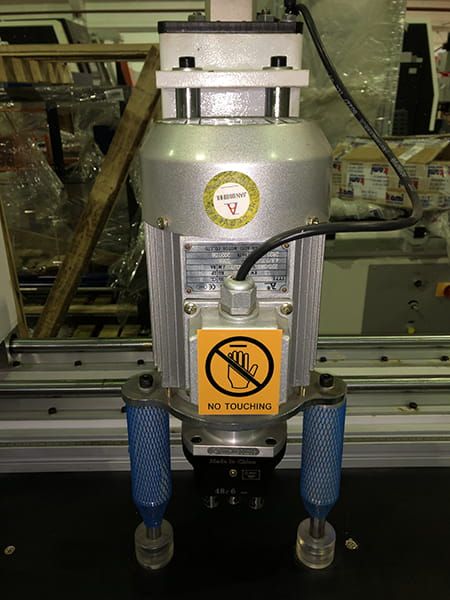

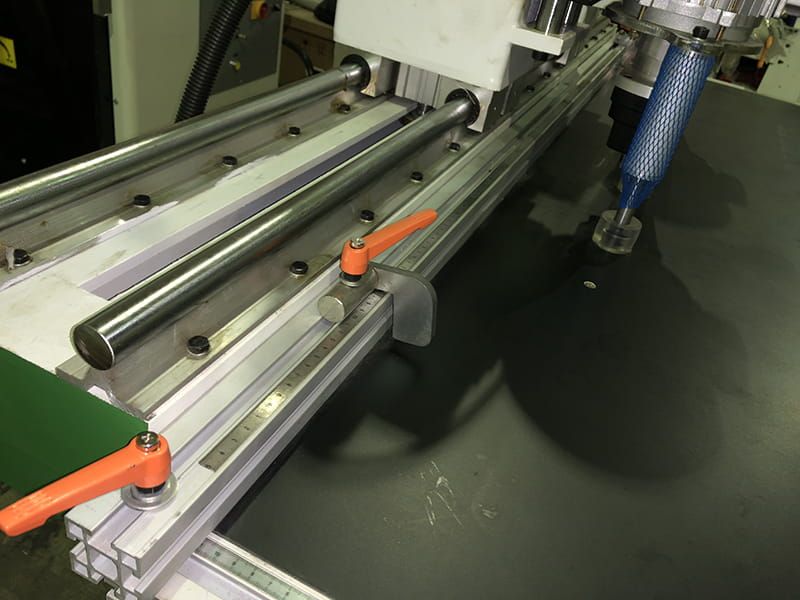

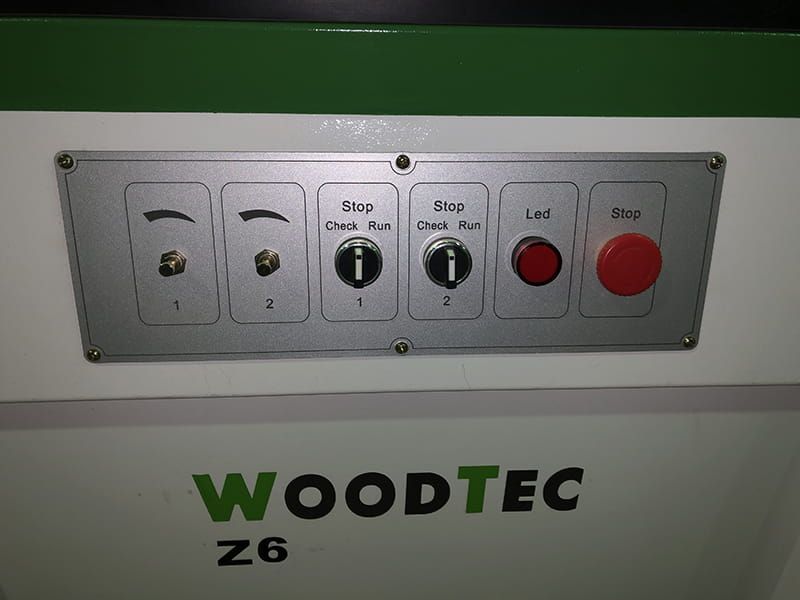

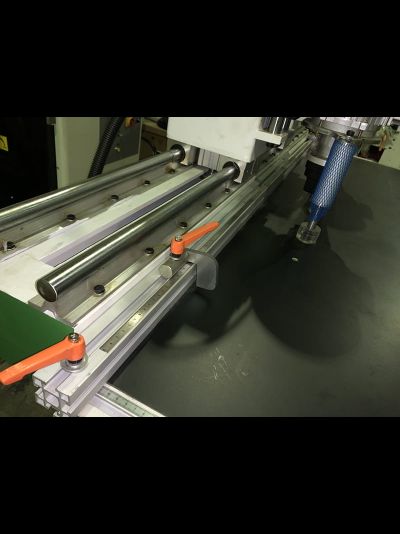

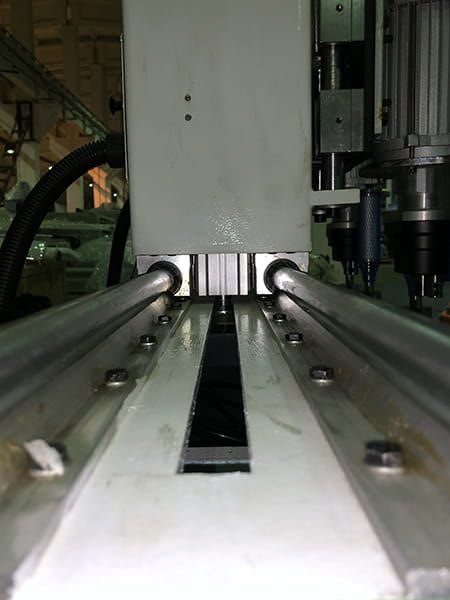

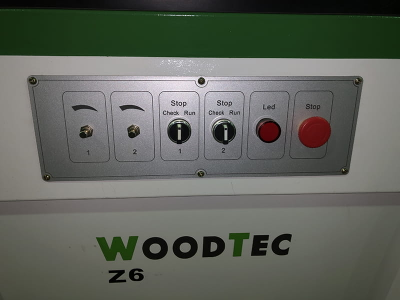

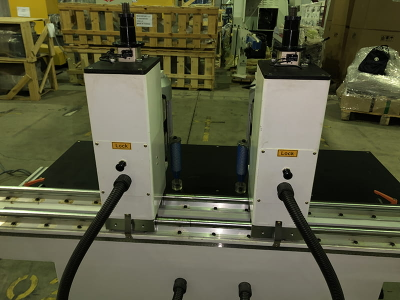

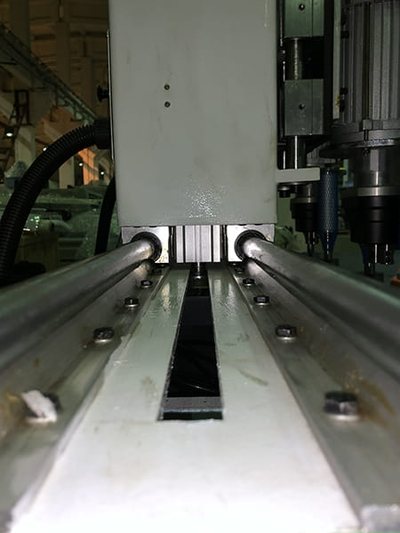

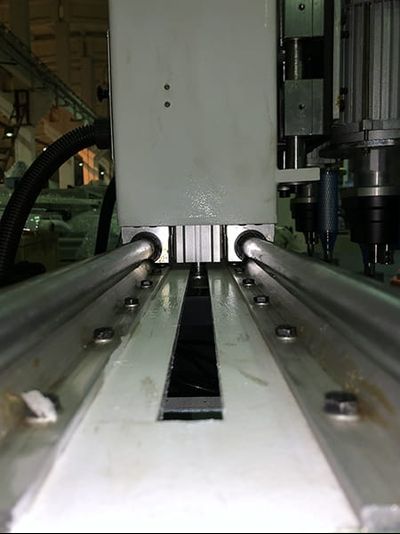

Назначение Предназначены для фрезерования отверстий в мебельных фасадах под петлю с креплением. Схема обработки Схема обработки изделия Схема сборки готового изделия Отличительные особенности Прижим детали четырьмя пневматическими цилиндрами; Автоматическое управление рабочими операциями (старт-педаль); Боковые линейки (2 шт.); Линейка с 2-мя откидными упорами; Пистолет для обдувки станка; Перемещение сверлильной группы по направляющим D 25 мм. Конструктивные особенности СВЕРЛИЛЬНАЯ ГОЛОВА 3-х шпиндельная головка 48 х 6, имеет три патрона, один для концевой фрезы под выборку чашечного отверстия под петлю, а еще два для сверл под крепление петли. Засверливание отверстий происходит одновременно с операцией фрезерования. ПНЕВМОПРИЖИМЫ Четыре пневматических прижима для быстрого фиксирования заготовки различной толщины. РЕГУЛИРОВКА ГЛУБИНЫ СВЕРЛЕНИЯ Станок оснащен быстрой настройкой глубины сверления при помощи винтовой системы. Обеспечивает перенастройку глубины сверления и точное сверление заданных параметров. КОМПЛЕКТ БАЗИРУЮЩИХ ЛИНЕЕК Станок оснащается 3-мя профильными алюминиевыми линейками. Две коротких (боковых). Одна длинная для поперечного базирования. Так же в комплект поставки входит 2 откидных упора для фиксации заготовки. ЭЛЕКТРОДВИГАТЕЛЬ Привод сверлильного блока осуществляется двигателем мощность 1,5 кВт. ПОДГОТОВКА СЖАТОГО ВОЗДУХА Узел подготовки сжатого воздуха, обеспечивает дополнительное исключение влаги, примесей грязи из воздуха, а так же позволяет осуществлять регулировку давления сжатого воз-духа и его контроль на входе в пневмосистему. ПУЛЬТ УПРАВЛЕНИЯ Эргономичный и простой в исполнении пульт управления располагается на фронтальной панели станка. На пульте располагаются все основные функции, в т. ч. кнопка аварийной остановки станка. ЭЛЕКТРОШКАФ Электрокомпоненты высокого качества. Гарантируют долгий срок эксплуатации. ПРЕЦИЗИОННЫЕ НАПРАВЛЯЮЩИЕ Настройка оборудования в соответствии с необходимым расстоянием между петлями осуществляется в ручном режиме путем их перемещения по прецизионным направляющим (D = 25 мм) повышенной жесткости, что гарантирует высокий уровень точности позиционирования сверлильного инструмента. ЛИНЕЙКА НА СТАНИНЕ СТАНКА Настройка расстояния между шпинделями выставляется при помощи линейки расположенной на станине станка. Краткие характеристики Количество сверлильных групп, шт. 2 Максимальный диаметр сверления, мм 35 Максимальная глубина сверления, мм 60 Частота оборотов шпинделя, об/мин 2800 Мощность электродвигателя, кВт 2 x 1,5 Давление воздуха, МПа 0,6 - 0,8 Габаритные размеры: Длина, мм 1700 Ширина, мм 850 Высота, мм 1690 Вес, кг 260
