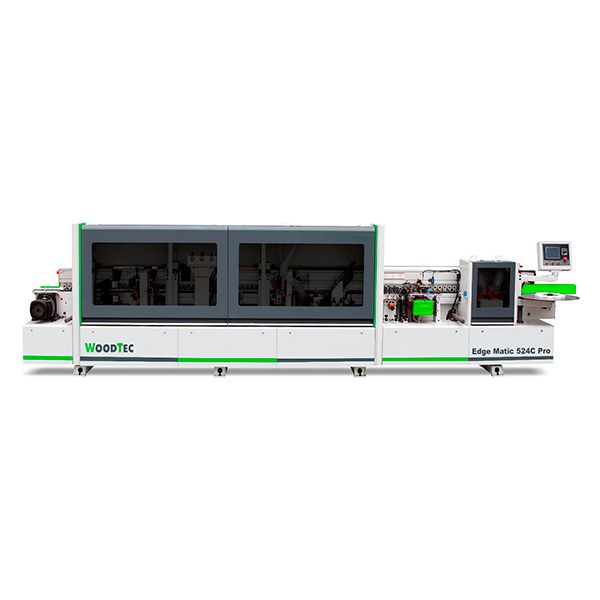

Станок для облицовывания кромок мебельных деталей WoodTec EdgeMatic 524С PRO

Назначение Предназначен для высокоскоростного облицовывания прямолинейных кромок мебельных щитов и заготовок натуральным полосовым и синтетическим рулонным материалом с автоматической перенастройкой на толщину кромки до 3 мм. Схемы обработки Отличительные особенности Пневматическая перенастройка с пульта фрезерного и циклевочного узлов на 4 вида кромки; Узел предварительного фрезерования оснащен алмазными фрезами; 2 Фрезерных узла для снятия свесов по пласти; Два узла нанесения жидкостей: разделительная и очистительная; Радиусная и плоская цикли; Пневмо-отрыватель стружки (ворсы); 2 узла полировки кромки; Механизм подъема/опускания прижимной траверсы оснащен электроприводом. Конструктивные особенности ПАНЕЛЬ УПРАВЛЕНИЯ Управление осуществляется с помощью пульта с монитором «Touch Screen». Экран дисплея отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка. Простое и понятное включение всех узлов. В случае неисправности на дисплее появляется описание неисправности. При необходимости настройки можно перепрограммировать и перенастроить узлы чистового снятия свесов и радиусной цикли, включение в работу которых управляется с этого пульта. БЛОКИРОВКА ПОДАЧИ Блокируется подача детали на входе в станок при недопустимом расстоянии между заготовками. Блокировка срабатывает автоматически, предохраняя от повреждения агрегаты. ПОДАЧА РАЗДЕЛЯЮЩЕЙ ЖИДКОСТИ Узел подачи разделяющей жидкости, расположен перед узлом предварительного фрезерования торца заготовки и предназначен предотвратить налипания клея на поверхность панели. 2 форсунки одновременно наносят жидкость сверху и снизу заготовки. Регулировка подачи необходимого количества жидкости. Улучшает обработку детали на последующих узлах. УЗЕЛ ПРЕДВАРИТЕЛЬНОГО ФРЕЗЕРОВАНИЯ Для предварительной прифуговки заготовки перед приклеиванием кромки. Необходим для удаления сколов и ступеньки от подрезной пилы. Удобная вертикальная перестановка фрез обеспечивает эффективное использование режущей части инструмента. Укомплектован алмазными фрезами. КЛЕЕНАНОСЯЩИЙ УЗЕЛ Оснащен пневматическими шторками, защищающими клеенаносящий вал от грязи и пыли. Шторки автоматически открываются при подаче заготовки, обеспечивая лучшее качество приклеивания кромки. ЗОНА ПРИЖИМА Оснащена главным прижимным роликом с приводом и тремя дожимными роликами позволяет прижать любую рулонную кромку и полосовой материал - рейку. С помощью цифрового счетчика регулируется ход прижима на толщину кромочного материала. Усилие пресс-группы задается пневматически, что позволяет качественно приклеить кромочный материал к детали. Если регулировка пресс группы осуществляется механически с помощью пружины, то одного усилия на пресс валах добиться не удастся, что приводит к частичному отклеиванию кромки. ТОРЦОВОЧНЫЙ УЗЕЛ Предназначен для торцевания переднего и заднего свесов кромочного материала с тянущим торцовочным резом, что обеспечивает высокую точность. Оснащен двумя высокочастотными электродвигателями. Перемещение пильных узлов осуществляется по специальным линейным направляющим. Исполнение узла в отдельной дополнительной стальной раме, что повышает жесткость конструкции и гарантирует точность работы на высоких скоростях. ОБСЛУЖИВАНИЕ Узел оснащен системой автоматической смазки направляющих. Система обеспечивает стабильную работу узла в течении всего срока эксплуатации и сводит к минимуму обслуживание оператором. 2 ФРЕЗЕРНЫХ УЗЛА Черновой фрезерный узел: Данный узел представляет собой классический фрезерный агрегат с прямыми ножами на фрезах. Главная задача этого узла – снять основной объем свесов кромки и снизить тем самым нагрузку на второй узел снятия свесов с радиусными ножами на фрезе Чистовой фрезерный узел: Основная задача этого узла – сформировать радиус скругления на кромке по всей длине детали. На левом фото видны четыре механических индикатора настройки на толщину кромки, за каждым из них по одному пневмоцилиндру, управляемому с пульта для перемещения и настройки узла на необходимую толщину кромки. На фото видны настройки на толщины 0,45; 1,00; 1,50 и 2,00 мм кромки. На фрезе ножи с радиусом скругления 1,56 мм. Возможны к установке любые фрезы отечественных и европейских производителей. Система допусков-посадок отечественная, метрическая. УЗЕЛ РАДИУСНОЙ ЦИКЛИ Узел радиусного циклевания работает в паре с узлом чистового снятия свесов и управляется одними и теми же кнопками на пульте управления. Это обусловлено тем, чтобы оператор даже случайно не мог выставить разные настройки на толщину кромки на узле циклевания и на узле снятия свесов. Техническое решение аналогичное: один пневмоцилиндр на подачу или уборку узла в/из зоны обработки и по 4 дополнительных на настройку на толщину кромки. Также установлены механические индикаторы настройки на толщину кромочного материала. УЗЕЛ ПЛОСКОЙ ЦИКЛИ Предназначен для удаления остатков клея с клеевого соединения. С верхним и нижним копирами, которые находятся на минимальном расстоянии от края заготовки, что позволяет с высокой точностью отслеживать профиль детали. ПНЕВМО-ОТРЫВАТЕЛЬ СТРУЖКИ Служит для отрыва стружки (ворсы) которая образовывается после узла радиусной циклевки; Процесс полностью автоматический. ПОДАЧА ОЧИЩАЮЩЕЙ ЖИДКОСТИ 2 форсунки одновременно наносят жидкость сверху и снизу заготовки; Регулировка подачи необходимого количества жидкости; Улучшает качество обработанной детали и обладает антистатическим эффектом. 2 ПОЛИРОВАЛЬНЫХ УЗЛА Полировальный узел служит для очистки обработанной части кромки, придания ей естественного цвета и блеска. Удобная регулировка позволяет настроить на любой угол полировальные круги относительно обработанной кромки детали. В данной модели установлено два узла полировки. ПОДЪЕМ ПРИЖИМНОЙ БАЛКИ Настройка на толщину детали производиться с пульта управления. На пульте задается толщина детали и прижимная балка автоматически устанавливается на заданную толщину. КОНТРОЛЛЕРЫ (ЧАСТОТНЫЕ ПРЕОБРАЗОВАТЕЛИ) Немецкого производителя Rexroth – устанавливаются для каждого узла на станке. Данное конструктивное решение позволяет в автоматическом режиме корректировать работу узлов при движении заготовки. ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ Выполнены в соответствии стандартам СЕ. Краткие характеристики Толщина кромочного материала, мм 0,4 - 3 Толщина детали, мин/макс, мм 10 / 60 Размеры обрабатываемой панели (Д х Ш), мм 150 х 60 / 150 х 150 Скорость подачи, м/мин 14 - 20 - 23 Ёмкость клеевого бачка, л 4 Давление воздуха, атм 6 - 8 Общая мощность, кВт 16,54 Рабочее напряжение, В 380 Габаритные размеры: Длина, мм 7600 Ширина, мм 900 Высота, мм 1700 Вес, кг 2600
