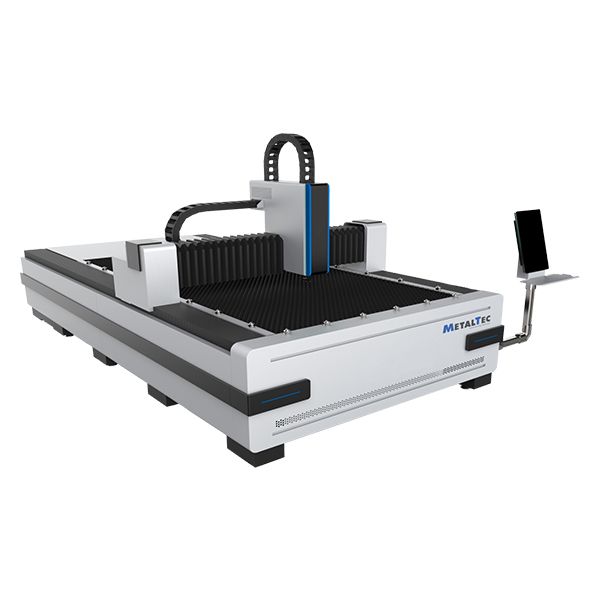

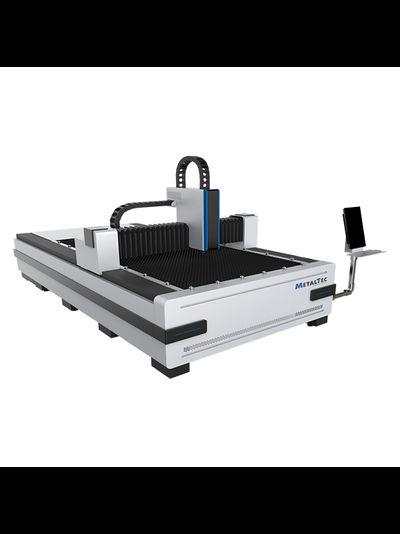

Оптоволоконный лазерный станок для резки металла MetalTec 1530 B (RECI-1000 W)

Назначение Лазерный станок MetalTec 1530 B предназначен для лазерной обработки металла. Обработка производится методом резки по плоскости. Станок волоконной лазерной резки представляет собой высокотехнологичное оборудование, сочетающее технологии лазерной резки и точного механизма с ЧПУ. Станок успешно применяется в металлообрабатывающей промышленности, благодаря высокой точности обработки, а также наилучшему качеству получаемых изделий. Область применения Сферы применения достаточно обширны: медицинская микроэлектроника, тяжелая промышленность, машиностроение, метро или автоаксессуары, механические части, декоративно-прикладное искусство, элементы электронных устройств, реклама, и т. д. Комплектация № Наименование Кол-во, шт. Примечание 1 Оптоволоконный лазер MetalTec 1530B – механическая часть 1 шт. 2 Лазерный источник 1 шт. RECI 3 Серводвигатели 4 шт. DELTA 4 Стойка управления с ЖК-дисплеем и ПК 1 компл. CYPONE 5 Система регулировки высоты заготовки 1 шт. BCS 100 6 Лазерная режущая голова 1 шт. Raytools BT240S 7 Чиллер 1 шт. WAN XIN DA 8 Беспроводной пульт управления 1 шт. 9 Автоматическая система смазки 1 шт. 10 Система пылеудаления 1 шт. Конструктивные особенности ЦЕЛЬНОСВАРНАЯ СТАНИНА Наши станки лазерной резки имеют портальную структуру, литую поперечную балку, вся структура имеет высокую прочность, и в отличие от консольных моделей, обеспечивает стабильную работу. При производстве, станина станка проходит термическую обработку для снятия напряжения металла. Благодаря этому удается добиться жесткости конструкции, а в следствии и безупречной точности обработки. ПОРТАЛ ИЗ АВИАЦИОННОГО АЛЛЮМИНИЯ Литая алюминиевая балка портала, имеет меньший вес в сравнении со стальной, что значительно уменьшает нагрузку на двигатели и направляющие, продлевая срок их службы. Толстостенный алюминиевый профиль балки портала, имеет избыток жесткости, и не деформируется со временем. ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ LAPPINGS (ТАЙВАНЬ) Станок по всем осям оснащен квадратными линейными направляющими и каретками компании «LAPPINGS» (Тайвань) сечением 30 мм. За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКОВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ) За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности. КОСОЗУБАЯ РЕЙКА ПО ОСЯМ X И Y Для перемещения по осям Х и Y на станке используется шестерня и косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без потери точности обработки. ПЛАНЕТАРНЫЙ РЕДУКТОР NIDEC/SHIMPO (ЯПОНИЯ) Преимущества планетарного редуктора SHIMPO (ЯПОНИЯ): Большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода; Более высокий КПД; Облегченная конструкция - вдвое компактней и легче редукторов других видов; Не требуют обслуживания в процессе эксплуатации ЛАЗЕРНЫЙ ИСТОЧНИК Станок оснащен лазерным источником компании «RECI»(Китай). Это всемирно известные и признанные лидеры в области производства лазеров, что подтверждает безупречная и безотказная работа. Компания является одним из самых крупных поставщиков лазеров различного назначения по всему миру. В лазерном излучателе установлена система кондиционирования для охлаждения электрокомпонентов. ЛАЗЕРНАЯ ГОЛОВКА RAYTOOLS (ШВЕЙЦАРИЯ) Станок оснащён лазерной головкой Raytools, с автономным контроллером высоты BCS100, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки. Лазерная головка с системой ручной фокусировки. ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ DELTA (ТАЙВАНЬ) Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели DELTA (Тайвань), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции. Двигатели по осям X, Y – 0,75 кВт Двигатель по оси Z – 0,4 кВт СТОЙКА УПРАВЛЕНИЯ + WIFI ПУЛЬТ Д/У Стойка управления интегрирована в конструкцию станка. Она отличается простотой, надежностью, и интуитивной панелью управления. Компьютер управляется ОС Windows. Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки. ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ CYPONE Простое и удобное программное обеспечение на русском языке, имеет CAD и CAM модули, поддерживает импорт основных типов файлов: DXF. AI. PLT. CAD. AutoCAD, CorelDRAW, plt, AI, dxf. т. д. АСПИРАЦИОННАЯ УСТАНОВКА Станок укомплектован пылеулавливающим агрегатом, что является несомненным преимущество по отношению к станкам других производителей. ПРОМЫШЛЕННЫЙ ЧИЛЛЕР WAN XIN DA Автоматический чиллер для охлаждения излучателей лазерных станков. Чиллер позволяет непрерывно охлаждать лазерную систему, предотвращая от перегрева лазерный источник, лазерную головку. Регулировка температуры осуществляется в автоматическом режиме. УДАЛЕНИЕ ОТХОДОВ РЕЗКИ Станок укомплектован палетами, для удаления из под станка мелких отходов резки / изделий мелкого размера. Удобная рукоятка, позволяет быстро извлечь паллету из-под станка, и так же быстро установить ее обратно. Краткие характеристики Рабочая зона (X × Y), мм 1500 × 3000 Тип лазера Оптоволоконный лазер Режущая голова Raytools BT240S Производитель лазера RECI Мощность лазера, Вт 1000 Длина волны лазера, нм 1070 Срок работы лазера, ч До 100 000 Вид охлаждения Чиллер WAN XIN DA (Китай) Направляющие по осям X, Y, Z LAPPINGS (Тайвань) – 25 мм (квадратного сечения) Передача по осям X, Y Двухприводные зубчатаыe шестерня – рейка YYC (Тайвань) Передача по оси Z Шарико-винтовая пара TBI (Тайвань) Двигатели по осям X, Y, кВт Серводвигатель DELTA (Япония) – 0,75 кВт Двигатель по оси Z, кВт Серводвигатель DELTA (Япония) – 0,4 кВт Датчик высоты Автоматический (BCS 100) Система управления CYPONE (FSCUT 1000) Поддерживаемые форматы файлов CAD, CorelDRAW, plt, AI, dxf Смазка Централизованная система смазки Максимальная толщина резки, мм (углеродистая сталь) 10 Максимальная скорость резки, м/мин До 30 Максимальная скорость холостого хода, м/мин До 100 Редуктор NIDEC - SHIMPO (Япония) Электрокомпоненты SCHNEIDER (Франция) Точность позиционирования, мм ± 0,03 Точность повторного позиционирования, мм ± 0,02 Ускорение до 1 G Минимальная ширина резки, мм 0,12 Напряжение, В 380 Частота тока, Гц 50 Гарантия на лазерный источник 2 года Гарантия на станок 2 года Габаритные размеры (оборудование в сборе): Длина, мм 4700 Ширина, мм 2200 Высота, мм 1600 Вес (в сборе), кг 2000
