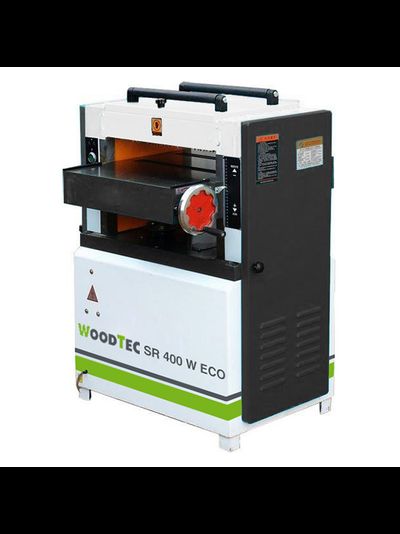

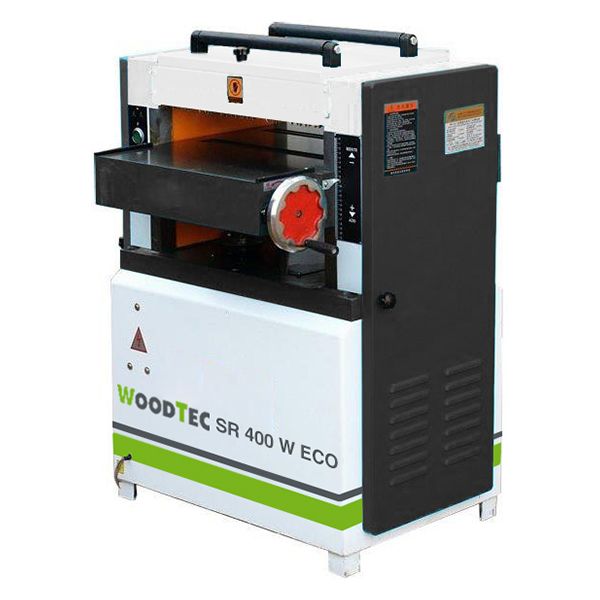

Станок рейсмусовый с шейперным ножевым валом WoodTec SR 400 W ECO

НАЗНАЧЕНИЕ: Предназначены для продольного одностороннего строгания в размер по толщине плоских заготовок из древесины. ОБЛАСТЬ ПРИМЕНЕНИЯ: Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, производству мебели и другие деревообрабатывающие производства. Схема обработки Отличительные особенности шейперный вал; секционный подающий вал позволяет одновременно подавать заготовки разной толщины; рабочий стол станка оснащен двумя гладкими роликами, которые исключают застревание заготовки при обработке; настройка стола на размер обработки осуществляется с помощью маховика по миллиметровой шкале; оснащен когтевой защитой, предотвращающей выброс заготовки. Конструктивные особенности ШЕЙПЕРНЫЙ ВАЛ Ножевые пластины расположены по спирали. Это обеспечивает плавный вход ножей в заготовку и исключает ее подрывы, что повышает качество обработанной поверхности. РАБОЧИЙ СТОЛ Рабочий стол литой, чугунный, усиленный ребрами жесткости. Базируется на 2-х опорах, и дополнительно фиксируется в нужном положении винтами. НАПРАВЛЯЮЩИЕ СТОЛА Стол перемещается в 4-х направляющих, что исключает его перекос. Жесткая фиксация стола осуществляется с помощью рукояток. РОЛИКИ В СТОЛЕ В столе расположены 2 ролика, для лучшего скольжения заготовок (особенно при обработке хвойных пород) ПРИВОДНЫЕ ПОДАЮЩИЕ И ВЫТЯЖНЫЕ ВАЛЬЦЫ Привод подающего и вытяжного вала выполнен через цепную передачу. СЕКЦИОННЫЙ ПОДАЮЩИЙ ВАЛ Позволяет одновременно подавать детали различной толщины (перепад до 3мм), что существенно увеличивает производительность. ПОДЪЕМ, ОПУСКАНИЕ СТОЛА Перемещение стола выполняется при помощи маховика, для исключения случайного изменения размера положение маховика фиксируются винтом. АСПИРАЦИОННАЯ СИСТЕМА Рейсмус имеет встроенную систему аспирации (вентилятор) и может работать без аспирационной установки, необходимо только присоединить мешок для сборки отходов. НЕПРИВОДНЫЕ РОЛИКИ СВЕРХУ СТАНКА Оператору, принимающему заготовку удобно её возвращать оператору на входе, перемещая заготовку по роликам. Краткие характеристики Размеры обрабатываемой заготовки Ширина, наибольшая, мм 410 Толщина, наименьшая, мм 8 Толщина наибольшая, мм 180 Длина не менее, мм 200 Толщина снимаемого слоя, наибольшая, мм 5 Диаметр ножевого вала, мм 75 Количество ножей, шт 102 Скорость подачи заготовки, м/мин 7; 10 Частота вращения ножевого вала, об/мин 5500 Мощность электродвигателя привода ножевого вала и подачи, кВт 4 Габаритные размеры Длина, мм 785 Ширина, мм 780 Высота, мм 1110 Вес, кг 330
