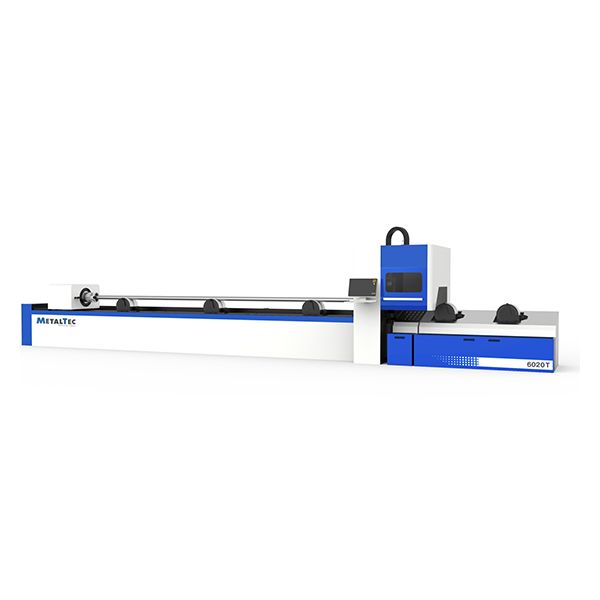

Оптоволоконный лазерный станок для резки металла MetalTec T6020 (1000W)

Назначение Лазерный станок MetalTec Т6020 (1000W) предназначен для лазерной обработки труб и резки, труб из нержавеющей, углеродистой стали, латуни, алюминия и других металлов круглой, квадратной, эллиптической, шестигранной формы. Виды обрабатываемых материалов Металлические трубы и профили любой формы. Сферы приминения станков Металлообработка, строительство, машиностроение и т. д. Комплектация № Наименование Кол-во, шт. Примечание 1 Оптоволоконный лазер MetalTec Т6020 1 шт. 2 Источник 1 шт. Raycus 3 Серводвигатели 4 шт. FUJI 4 Стойка управления с ЖК-дисплеем и ПК 1 компл. CYPCUT 5 Поддерживающее устройство 1 шт. 6 Лазерная режущая голова 1 шт. Raytools (Автофокус) 7 Чиллер 1 шт. HAN LI 8 Беспроводной пульт управления 1 шт. 9 Автоматическая система смазки 1 шт. 10 ЗИП 1 компл. 11 Аспирационная установка 1 шт. Примеры получаемых изделий Конструктивные особенности ЦЕЛЬНОСВАРНАЯ СТАНИНА При производстве, станина станка проходит термическую обработку для снятия напряжения металла. Благодаря этому удается добиться жесткости конструкции, а в следствии и безупречной точности обработки. ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ HIWIN (ТАЙВАНЬ) Станок по всем осям оснащен квадратными линейными направляющими и каретками компании «HIWIN» (Тайвань) сечением 30 мм. За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. Одна из немногих компаний в мире, способных производить линейные направляющие самых высоких степеней точности. В настоящее время HIWIN производит линейные направляющие для европейских и азиатских рынков. Подшипники HIWIN, обеспечивают низкое трение, отсутствие зазора и высокую грузоподъемность. ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКОВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ) За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности. КОСОЗУБЫЕ ПЕРЕДАЧИ ШЕСТЕРНЯ - РЕЙКА YYC (ТАЙВАНЬ) ПО ОСЯМ X И Y Для перемещения по осям Х и Y на станке используется шестерня и косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без потери точности обработки. АВТОМАТИЧЕСКОЕ ПОДДЕРЖИВАЮЩЕЕ УСТРОЙСТВО (ПНЕВМАТИЧЕСКАЯ СИСТЕМА SMC) Для облегчения и улучшения работы с длинными и тяжелыми трубами, станок оснащен поддерживающими валами. Позволяет устанавливать трубы диаметром 20-200 мм. Вращение на 360 градусов. Автоматическое перемещение вверх-вниз в зависимости от размера обрабатываемых труб. Автоматические поддерживающие валы, обеспечивают надежное и точное позиционирование заготовки, за счет автоподстройки к диаметру. АВТОМАТИЧЕСКИЙ ПНЕВМОЗАХВАТ И ПНЕВМОЗАЖИМНОЙ ПАТРОН Пневматические центрирующие пневмозажимы для закрепления труб, предохраняют заготовки от деформаций с возможностью контроля зажимного усилия. Труборез позволяет обрабатывать металлические трубы квадратного, круглого, овального и D-образного сечения, а также позволяет резать полосу, профиля П-, L-, U- образной формы. Быстрая и точная подстройка зажимных механизмов, при высокой надежности фиксации заготовки, обеспечивают экономию материала, и позволяют снизить затраты на сырье. ЛАЗЕРНЫЙ ИСТОЧНИК «RAYCUS» / «IPG» Мощность (1000 - 4000 Вт) Станок оснащен лазерным источником компании «Raycus»(Китай) / IPG (Германия/США/Россия). Это всемирно признанный лидер в области производства оптоволоконных лазеров, что подтверждает безупречная и безотказная работа. В лазерном излучателе установлена система кондиционирования для охлаждение электрокомпонентов. РЕЖУЩАЯ ГОЛОВА RAYTOOLS (С ФУНКЦИЕЙ АВТОФОКУСИРОВКИ) Станок оснащён лазерной головкой Raytools, с автономным контроллером высоты BCS100, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки. Лазерная головка с системой автоматической фокусировки. ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ FUJI (ЯПОНИЯ) / YASKAWA (ЯПОНИЯ) Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели FUJI (Япония), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции. Двигатели по оси Y (2 шт.) – 1,8 кВт + 1,8 кВт Двигатель по оси X – 0,85 кВт Двигатель по оси Z – 0,4 кВт ПЛАНЕТАРНЫЙ РЕДУКТОР (SHIMPO) Преимущества планетарного редуктора SHIMPO (ЯПОНИЯ): Большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода; Более высокий КПД; Облегченная конструкция - вдвое компактней и легче редукторов других видов; Не требуют обслуживания в процессе эксплуатации. СТОЙКА УПРАВЛЕНИЯ Стойка управления интегрирована в конструкцию станка. Она отличается простотой, надежностью, и интуитивной панелью управления. Компьютер управляется ОС Windows. Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки. ЧИЛЛЕР HANLI H-1000 Автоматический чиллер для охлаждения излучателей лазерных станков. Этот чиллер имеет большую мощность, что позволяет непрерывно охлаждать лазерную систему. Регулировка температуры осуществляется в автоматическом режиме. ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ «CYPCUT» Простое и удобное программное обеспечение на русском языке, имеет CAD и CAM модули, поддерживает импорт основных типов файлов: DXF. AI. PLT. CAD. т. д. AutoCAD, CorelDRAW, plt, AI, dxf ПНЕВМАТИЧЕСКИЕ ЭЛЕМЕНТЫ SMC (ЯПОНИЯ) Станок оснащен вспомогательными пневмовалами, для облегчения и безопасности загрузки рабочего стола станка, а также перемещения листа по поверхности рабочего стола. Пневматическая система от ведущего производителя: SMC (Япония) АСПИРАЦИОННАЯ УСТАНОВКА Станок укомплектован пылеулавливающим агрегатом, что является несомненным преимущество по отношению к станкам других производителей. Краткие характеристики Длина труб, мм 6000 Наружный диаметр трубы, мм 20 - 200 Ход по Х, мм 250 Ход по Y, мм 650 Ход по Z, мм 300 Тип лазера Оптоволоконный лазер Режущая голова Raytools Производитель лазера Raycus Мощность лазера, Вт 1000 Длина волны лазера, nm 1070 (± 10) Срок работы лазера, ч 100 000 Вид охлаждения Чиллер HAN LI Направляющие по осям X Y Z Линейные направляющие повышенной жесткости HIWIN (Тайвань) – 30 мм (квадратного сечения) Передача по осям X Y Косозубые передачи шестерня-рейка YYC (Тайвань) Передача по оси Z Высокопрецизионная шарико-винтовая пара TBI Двигатели по осям X Y Серводвигатель FUJI 1,4 кВт (Япония) Двигатель по оси Z Серводвигатель FUJI 0,4 кВт(Япония) Редуктор NIDEC - SHIMPO (Япония) Пневматические элементы (пневмовалы для подачи листа) SMC (Япония) Элетрокомпоненты SCHNEIDER (Германия) Датчик высоты Автоматический Система управления Cypcut Поддерживаемые форматы файлов CAD, CorelDRAW, plt, AI, dxf Смазка Централизованная система смазки Максимальная скорость резки, м/мин 30 Точность позиционирования, мм ± 0,03 Точность повторного позиционирования, мм ± 0,02 Минимальная ширина резки, мм 0,12 Напряжение, В 380 Частота тока, Гц 50 Гарантия на лазерный источник 2 года Габаритные размеры: Длинна, мм 10 776 Ширина, мм 2246 Высота, мм 2353 Вес, кг 4500 ГАБАРИТНЫЕ РАЗМЕРЫ:
