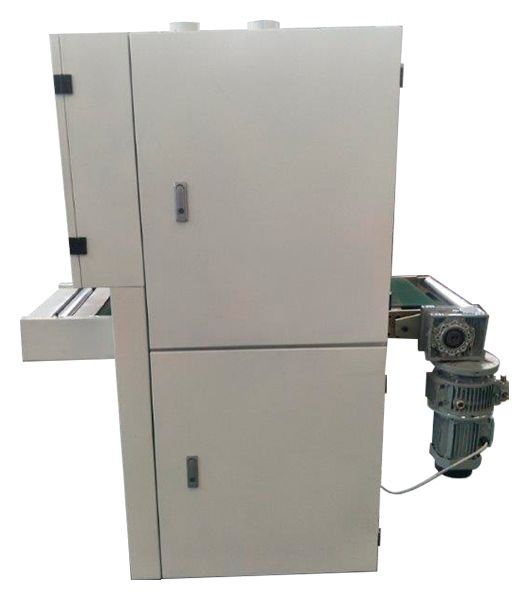

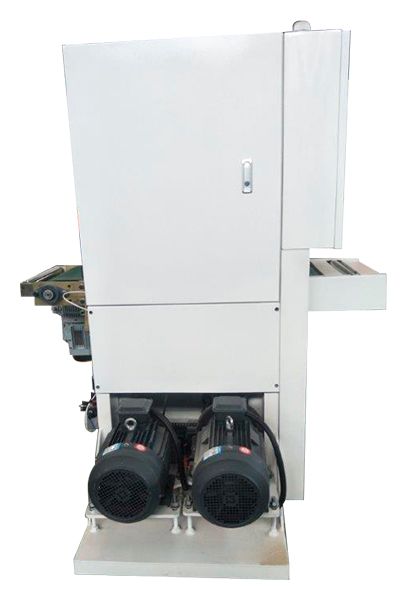

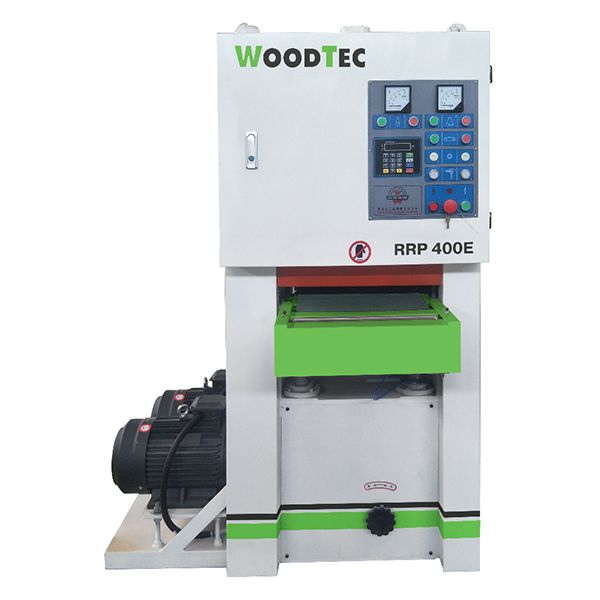

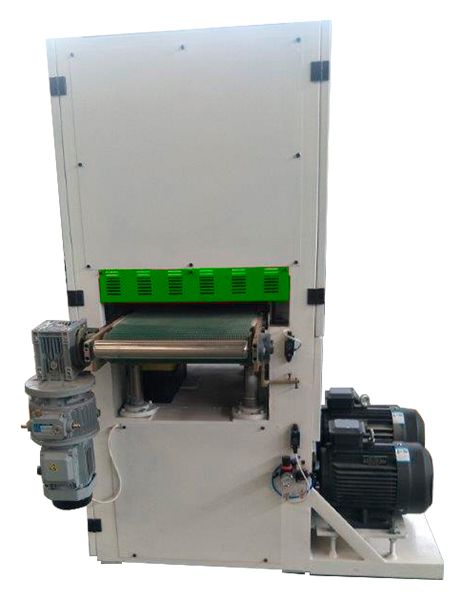

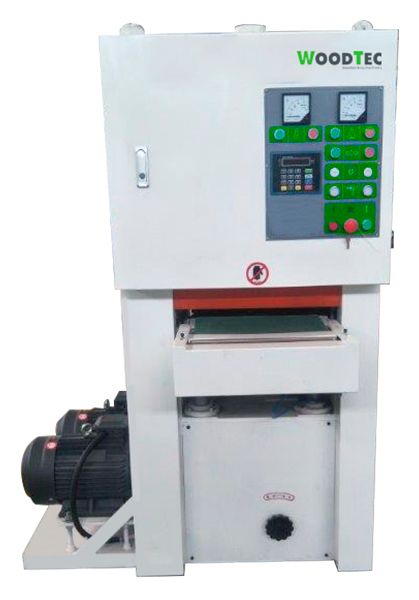

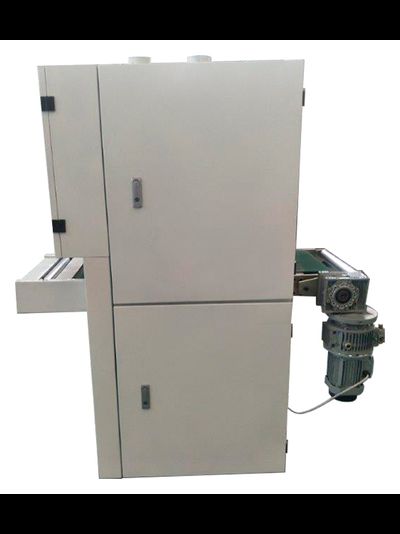

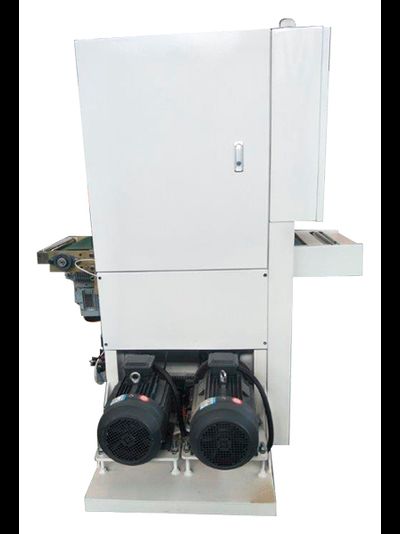

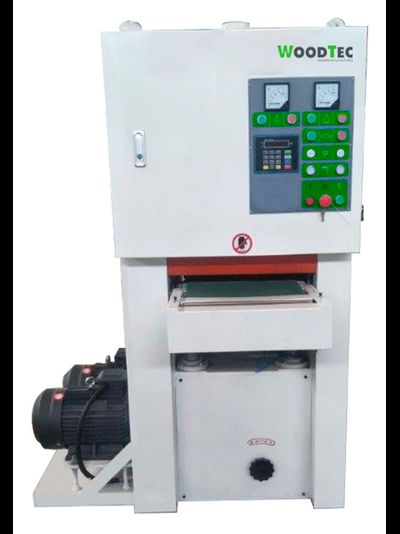

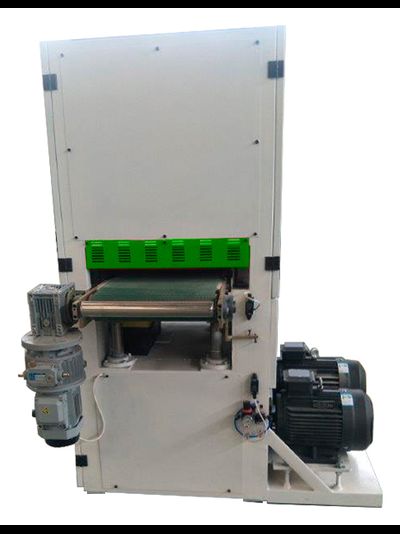

Калибровально-шлифовальный станок WoodTec RRP 400 E

Назначение Предназначены для калибрования и чистового шлифования поверхности различных плитных материалов (ДСП, МДФ), мебельного щита, а также шпонированных заготовок. Станок оснащен двумя шлифовальными узлами: R (ролик) для калибрования, и RP (комбинированный – ролик + утюжок) для чистового шлифования поверхности. Станок отличается производительностью и надежностью. Область применения Технологические возможности станка позволяют использовать его на крупных и средних предприятиях, а также в цехах по производству столярно-строительных изделий, оконных блоков, дверей из массива древесины, клееных мебельных щитов, погонажных изделий, элементов мебели, паркета и других деревообрабатывающих производствах. Схема обработки Конструктивные особенности НЕПРИВОДНЫЕ РОЛЛИКИ В СТОЛЕ Неприводные ролики в столе, облегчают подачу длинномерных заготовок. ИНТУИТИВНОПОНЯТНЫЙ ПУЛЬТ УПРАВЛЕНИЯ Позиционирование рабочего стола осуществляется с помощью программатора точностью до 0,01 мм. Возможна независимая работа каждым шлифовальным агрегатом. СИСТЕМА ОСЦИЛЯЦИИ ЛЕНТЫ Система осцилляции ленты обеспечивает выравнивание ленты на шлифовальных узлах, и повышает качество шлифования. Реализована при помощи установки концевых датчиков, которые не запиливаются в процессе работы, что гарантирует стабильное положение ленты. РЕГУЛИРОВКА НАТЯЖЕНИЯ ШЛИФОВАЛЬНОЙ ЛЕНТЫ Осуществляется с помощью пневмоцилиндра с управлением от рукоятки. Регулировка натяжения шлифовальной ленты на каждом шлифовальном агрегате. ОБДУВ ШЛИФОВАЛЬНОЙ ЛЕНТЫ Стационарное устройство автоматического обдува шлифовальной ленты на 1 и 2 узлах очищает ее от спрессованной мелкой пыли и охлаждает зерно. Это увеличивает срок службы ленты. ЭЛЕКТРОКОМПОНЕНТЫ В станке используются электрические комплектующие производства ТАЙВАНЬ, обеспечивающие стабильную работу станка. Базовая комплектация Обработка заготовки производится в два этапа, двумя шлифовальными узлами. Обдув первого и второго шлифовальных узлов. Позиционирование рабочего стола с помощью программатора. Концевые датчики для контроля осцилляции абразивной ленты. Краткие характеристики Модель RRP 400 E RRP 400 E Ширина заготовки, мм 30 - 400 30 - 400 Толщина заготовки, мм 3 - 90 3 - 90 Скорость подачи заготовки, м/мин 6 - 30 6 - 30 Диаметр/Твёрдость первого вала, мм/шор 140 / сталь 140 / сталь Диаметр/Твёрдость второго вала, мм/шор 110 / 70 140 / 70 Скорость шлифовальной ленты 1 узла, м/сек 20 20 Скорость шлифовальной ленты 2 узла, м/сек 18 18 Мощность электродвигателя 1-го шлифовального узла, кВт 7,5 7,5 Мощность электродвигателя 2-го шлифовального узла, кВт 5,5 5,5 Размеры абразивной ленты, мм 410 x 1600 410 x 1600 Рабочее давление воздуха в пневмосистеме, мПа 0,6 0,6 Расход воздуха в системе аспирации, м³/час 6000 6000 Габаритные размеры: Длина, мм 1180 1180 Ширина, мм 1660 1660 Высота, мм 1960 1960 Вес, кг 1200 1200
