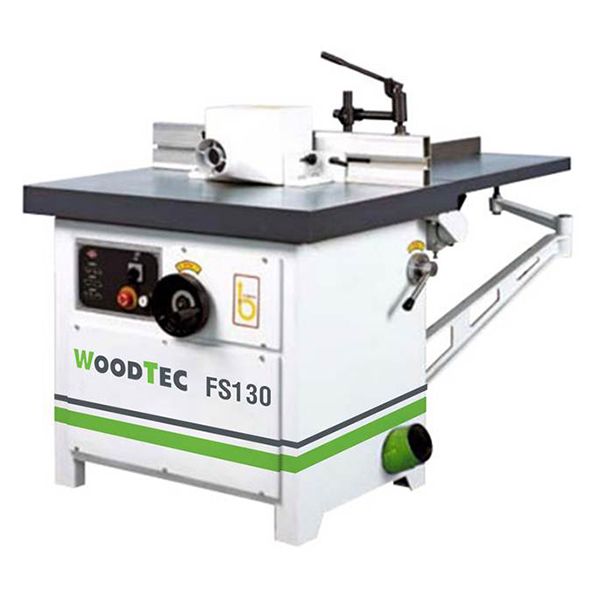

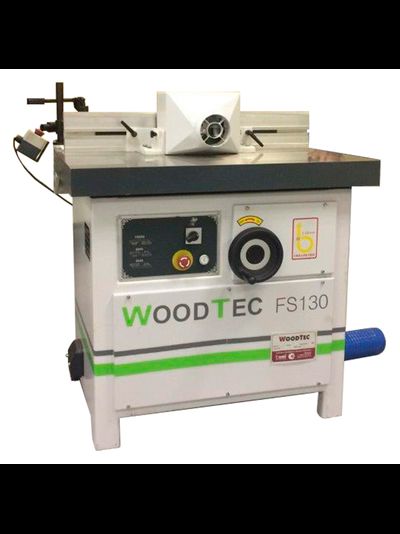

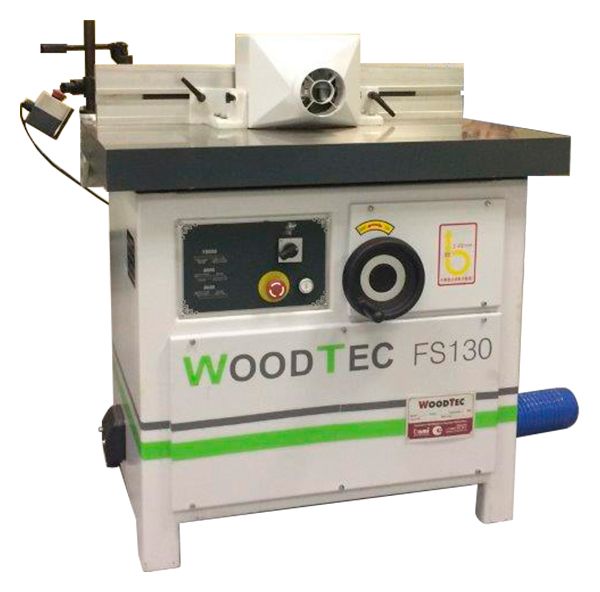

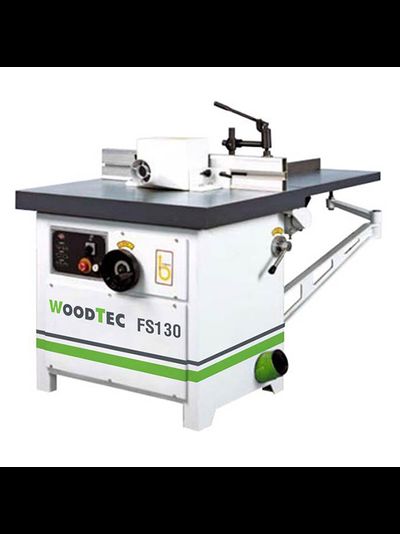

НАЗНАЧЕНИЕ:
Продольное фрезерование заготовок из древесины, например, при производстве окон, дверей, погонажных изделий и др.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Предприятия и цеха по производству столярно-строительных изделий, производству мебели и другие деревообрабатывающие производства.
Схема обработки
Продольное фрезерование
Фрезерование шипов и проушин
Криволинейное фрезерование по шаблону
Отличительные особенности
Подъем и опускание шпинделя осуществляется с помощью маховика
Перемещение каретки по направляющей с поддерживающей опорой
Эксгаустерные воронки в кожухе и станине для более эффективного удаления стружки
Эксцентриковый зажим в комплекте
Диаметр шпинделя 32 мм
Конструктивные особенности

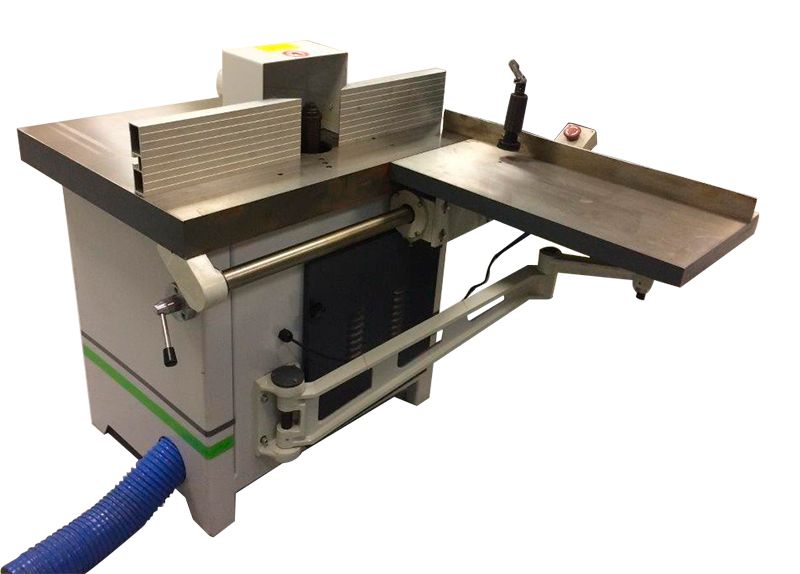

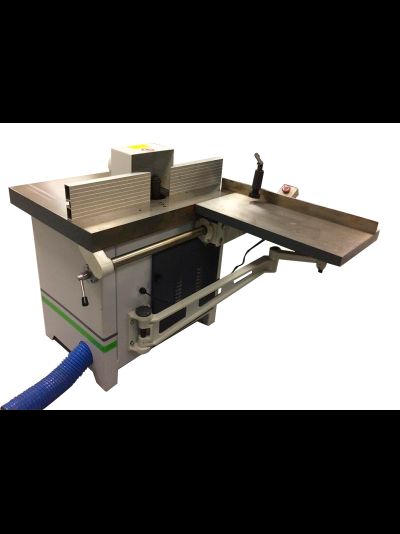

Шипорезная каретка
Зарезка шипов и проушин с помощью чугунной шипорезной каретки размером 650 х 350 мм. На каретке расположена кнопка аварийного выключения станка. Базирование заготовки по направляющей.
Направляющая каретки
Перемещение шипорезной каретки на линейных подшипниках по массивной цилиндрической направляющей. Направляющая жестко закреплена в 2-х опорах. Подшипники изолированы от стружки и пыли в закрытом блоке.
Поддерживающая опора
Обеспечивает жесткость каретки и исключает ее перекос.
Подъем/опускание шпинделя
Регулировка шпинделя по высоте осуществляется с помощью маховика.
Панель управления
На панели расположен переключатель вращения шпинделя – реверс, а также кнопки включения и выключения.
Эксцентриковый прижим
Входит в комплект поставки. Надежно фиксирует заготовку на каретке.
Защитный кожух
Кожух под фрезы Ø230 мм. Направляющие линейки длиной 370 мм каждая. Для удаления стружки в кожухе предусмотрено аспирационное отверстие Ø100 мм.
Аспирационный патрубок
2-й аспирационный патрубок Ø100 мм расположен в станине станка для более эффективного удаления стружки из «стакана» шпинделя.
Стопор шпинделя
Жесткая фиксация шпинделя на заданную высоту с помощью рукоятки.
Автоподатчик (дополнительное оборудование)
Увеличивает производительность станка. Повышает уровень безопасности оператора.
Аспирационная установка (дополнительное оборудование)
Обеспечивает отвод стружки из зоны резания.
Как следствие повышает ресурс инструмента и качество обрабатываемой заготовки.
Краткие характеристики
Максимальная высота фрезерования, мм
130
Диаметр шпинделя, мм
32
Максимальный диаметр фрез в кожухе, мм
230
Вертикальный ход шпинделя, мм
100
Частота вращения шпинделя, об/мин
6000 / 8000 / 10 000
Мощность, кВт
4
Размер основного стола, мм
900 х 640
Размер каретки, мм
650 х 350
Ход каретки, мм
540
Габаритные размеры
Длина, мм
953
Ширина, мм
1315
Высота, мм
1021
Вес, кг
410
Работа на станке осуществляется с 2-х сторон (с одной стороны работа с использованием шипорезной каретки, с другой фрезерование по шаблону и направляющим линейкам (каретка не мешает работе). Кожух разворачивается на 180°.
