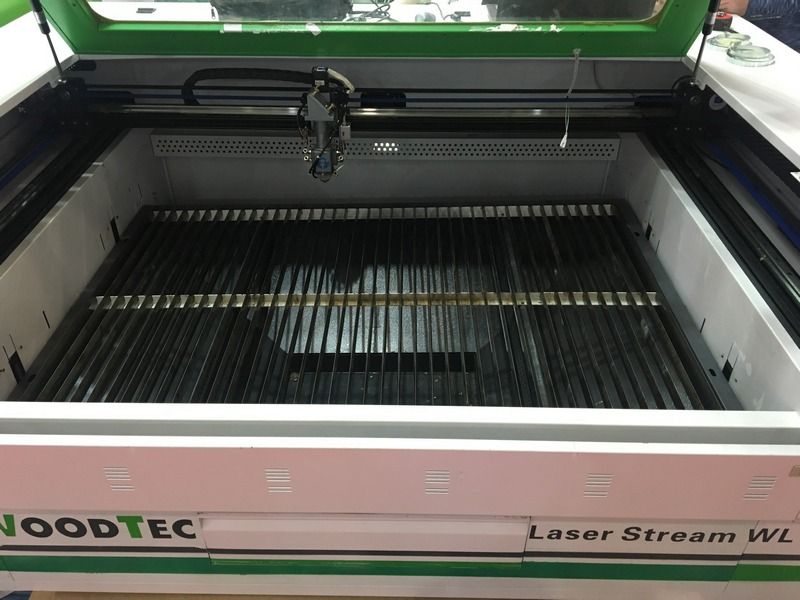

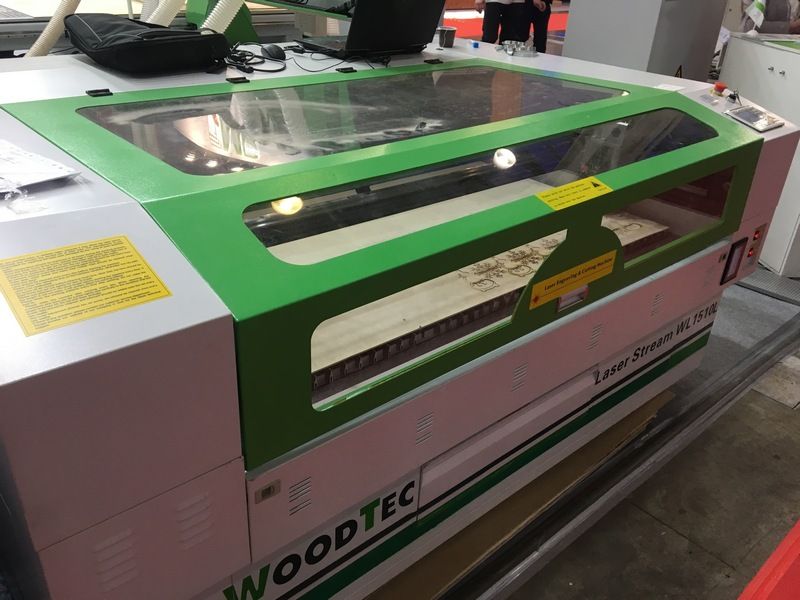

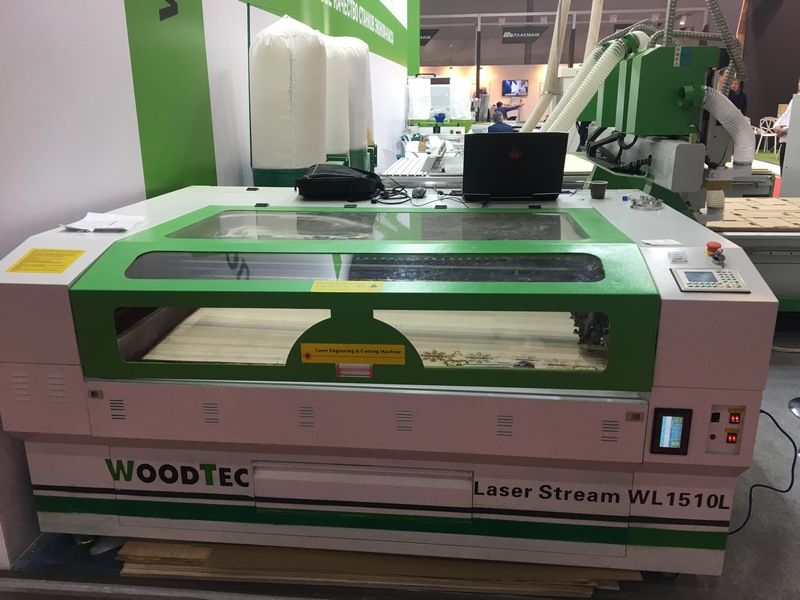

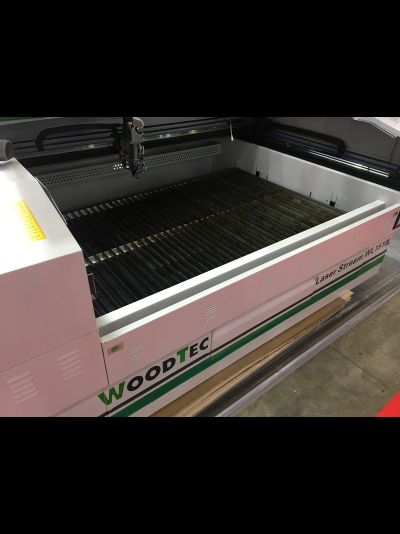

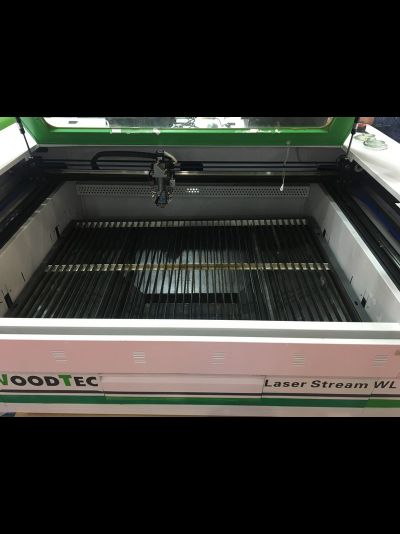

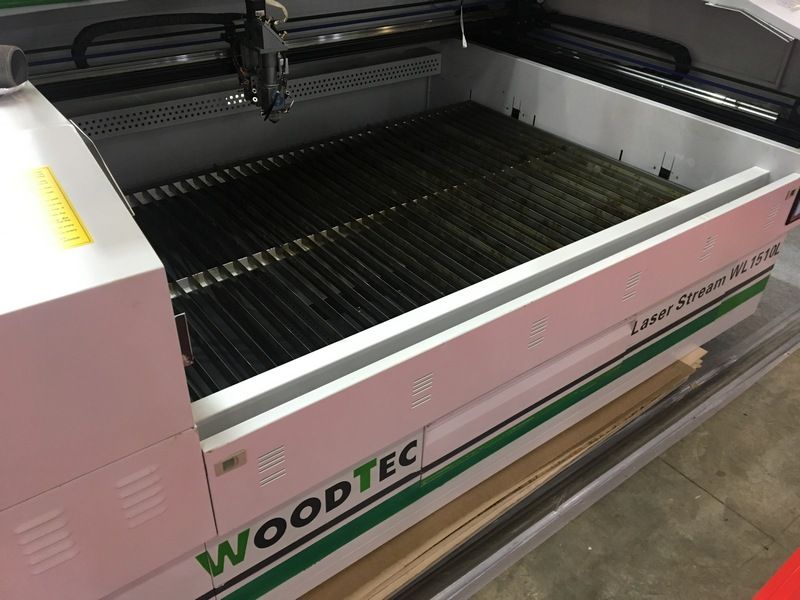

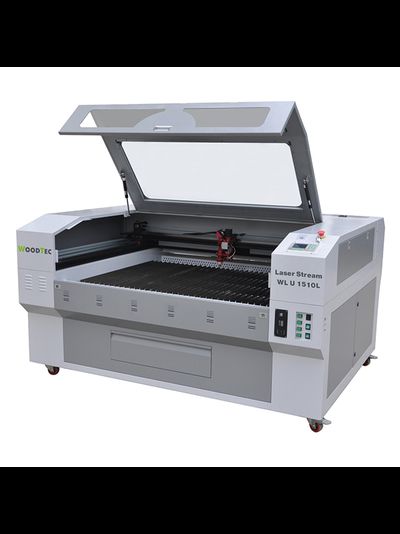

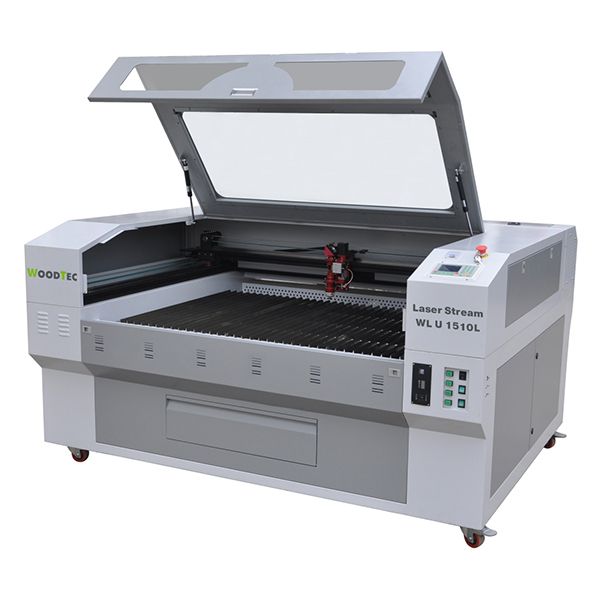

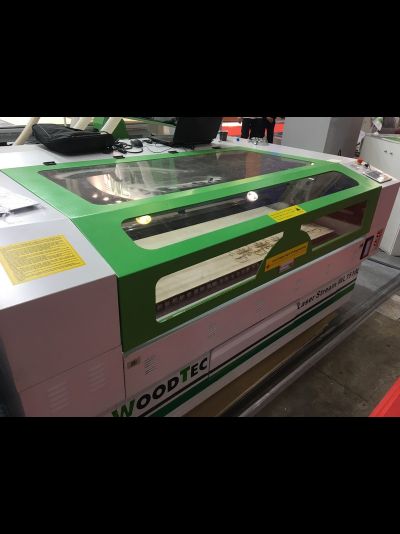

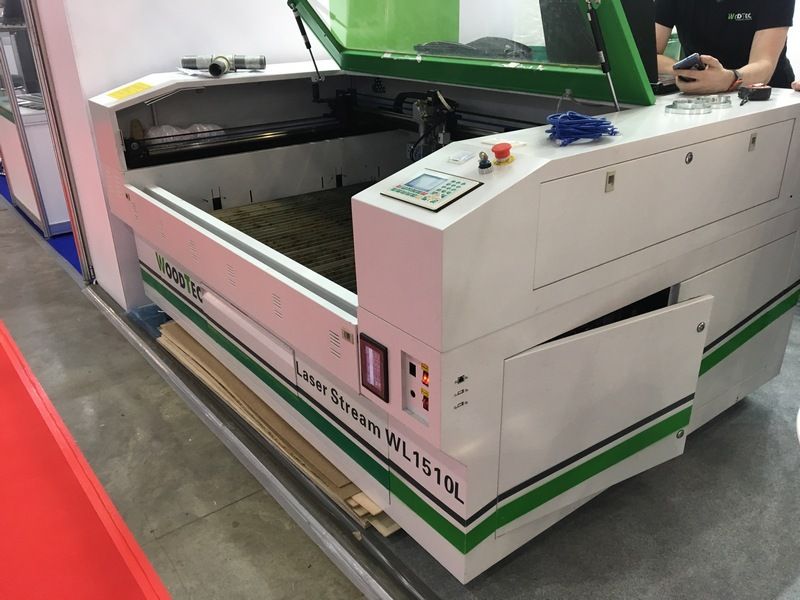

Лазерно-гравировальный станок с ЧПУ WoodTec LaserStream WL U 1510L

Назначение Лазерный станок LaserStream WL U 1510L предназначен для лазерной обработки различных материалов. Обработка материалов производится методом резки и гравировки по плоскости. Виды обрабатываемых материалов Основное использование в обработке дерева, фанеры. Пластики: акрил, оргстекло, полистирол, ПЭТ. Ткани: натуральные, полусинтетические, синтетические, стеклоткани, фетр. А также резины, картона и бумаги и пр. Расширением сферы применения этих станков является возможность гравировки на камне, стекле и любой керамики. Получаемые изделия Изделия из древесных материалов: Маркетри: Изделия из пластика: Гравировка на стекле: Гравировка на камне: Гравировка на металле: Конструктивные особенности ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ «PMI» За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала и высокооборотного шпинделя по оси Y. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. ПРИВОДНЫЕ РЕМНИ В конструкции станка для перемещения портала и лазерного сопла используются долговечные приводные ремни CNFULO. Они обеспечивают высокие скоростные характеристики при высокой точности. ЛАЗЕРНАЯ ТРУБКА На станке WL U 1510L используется лазерная трубка производства компании RECI. Компания по производству лазерных трубок RECI расположена в Пекине, является интегрированным ново-высокотехнологичным предприятием, специализирующимся по производству углекислотных лазерных трубок. Производственные линии оснащены современным высокотехнологичным сборочным оборудованием, что позволило отойти от традиционной, в Китае, ручной работы. Компания по праву входит в число мировых лидеров по производству лазерных трубок средней мощности. ВЫСОКОТОЧНЫЕ ШАГОВЫЕ ДВИГАТЕЛИ Для перемещения по всем осям в конструкции станка применены промышленные шаговые двигатели, точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции. МЕХАНИЗМ ПОДЪЕМА/ОПУСКАНИЯ СТОЛА На станок установлен механизм подъема и опускания стола нажатием кнопке на пульте управления. Данная опция очень полезна для гравировки на изделиях с большой толщиной, таких как шкатулки, бутылки, для установки оснастки для гравировки изделий, для установки поворотного механизма. ОПЦИЯ МАКСИМАЛЬНАЯ ДЛИННА ЗАГОТОВКИ Отверстие в задней крышке станка позволяет обрабатывать детали и материал большой длины. Осуществить данную обработку можно путем протягивания материала по реечному столу. ПУЛЬТ УПРАВЛЕНИЯ RDL 6332 Современный, удобный пульт управления станком позволит реализовать большое количество задач, избежать ошибок и брака. Удобный дисплей позволит просматривать файлы, режимы, координаты, размеры зоны обработки. ВЫТЯЖНОЙ ВЕНТИЛЯТОР Обеспечивает удаление дыма и газов образовываемых во время резки материалов, которые могут создавать не только неприятный запах в помещении но и нанести вред легким человека находящимся рядом со станком. ВОЗДУШНЫЙ КОМПРЕССОР Служит для обдува линзы, предотвращая попадание дыма и копоти. Поток воздуха удаляет продукты горения из зоны обработки. ПРОГРАМНОЕ ОБЕСПЕЧЕНИЕ RDWorks современное ПО для работы на лазерных станках, позволяет быстро и удобно настраивать режимы резки и гравировки, Возможно установка как отдельного, так и макросом для графических программ. Совместимость с графическими программами и поддержка форматов CDR, AI, BMP, PLT, DXF, DWG (CorelDraw, Illusrator) ЛАЗЕРНАЯ ГОЛОВА (СОПЛО) Специальная лазерная голова (сопло), представляет собой управляемую 3-ю ось. Движение осуществляется за счёт шарико-винтовой пары и шагового двигателя. Предназначена для резки как тонкого металла, так и неметалических заготовок. Имеет возможность подключения болона с газом. СОТОВЫЙ СТОЛ Сотовый стол для лазерных станков. Используется для резки небольших деталей или мягких материалов (ткань, кожа, пленка). Детали и материал не проваливают на дно корпуса станка. ОПЦИЯ. Комплектация LaserStream WL U 1510L 180 Вт 1 шт. Лазерная трубка 180W RECI W8 1 шт. RUI DA платы управления + системы управления RD 6332 1 шт. Воздушный насос (мощность 750 Вт) 1 шт. Вытяжной вентилятор (мощность 750 Вт) 1 шт. Воздуховод 1 шт. Коммуникационный кабель 1 шт. Провод питания 1 шт. Программное обеспечение 1 шт. ЗИП 1 комп. Чиллер на фреоне CW-5200 1 шт. Подъёмный рабочий стол 1 шт. Линза D = 25 мм, F = 100 мм 1 шт. Краткие характеристики Размеры рабочего стола, мм 1500 х 1000 Тип передачи по осям Ременная Тип рабочего стола Реечный Тип электродвигателей перемещения Шаговые Максимальная толщина резки, мм До 2 (Сталь) Скорость резки, мм/мин 0 - 960 Скорость гравировки, мм/мин 0 - 1200 Тип лазерной трубки CO2 герметичная лазерная трубка с водяным охлаждением Мощность лазерной трубки, Вт 180 Тип охлаждения трубки Жидкостное Точность позиционирования, мм ≤ ± 0,01 Напряжение, В 220 Частота тока, Гц 50 Общая установленная мощность, кВт 2 Габаритные размеры станка в упаковке Длина, мм 2200 Ширина, мм 1600 Высота, мм 1200 Вес, кг 400
