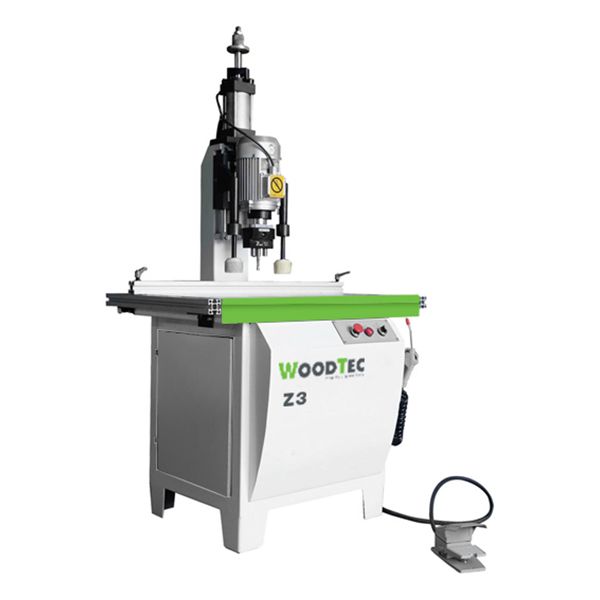

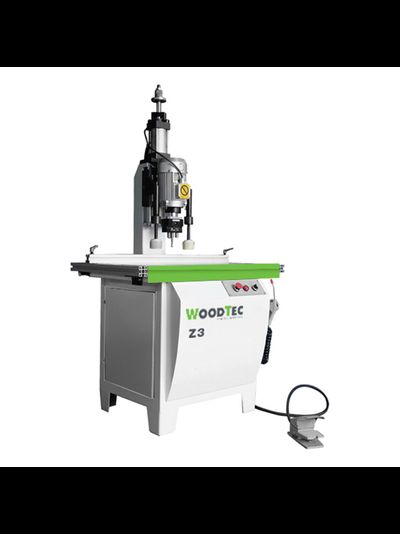

Станок сверлильно-присадочный под петли WoodTec Z3
-
Описание
Назначение Предназначены для фрезерования отверстий в мебельных фасадах под петлю с креплением. Схема обработки Схема обработки изделия Схема сборки готового изделия Отличительные особенности Прижим детали двумя пневматическими цилиндрами; Автоматическое управление рабочими операциями (старт-педаль); Боковые линейки (2 шт.); Линейка с 2-мя откидными упорами; Пистолет для обдувки станка. Конструктивные особенности СВЕРЛИЛЬНАЯ ГОЛОВА 3-х шпиндельная головка 48х6, имеет три патрона, один для концевой фрезы под выборку чашечного отверстия под петлю, а еще два для сверл под крепление петли. Засверливание отверстий происходит одновременно с операцией фрезерования. ПНЕВМОПРИЖИМЫ Два пневматических прижима для быстрого фиксирования заготовки различной толщины. РЕГУЛИРОВКА ГЛУБИНЫ СВЕРЛЕНИЯ Станок оснащен быстрой настройкой глубины сверления при помощи винтовой системы Обеспечивает перенастройку глубины сверления и точное сверление заданных параметров. КОМПЛЕКТ БАЗИРУЮЩИХ ЛИНЕЕК Станок оснащается 3-мя профильными алюминиевыми линейками. Две коротких (боковых). Одна длинная для поперечного базирования. Так же в комплект поставки входит 2 откидных упора для фиксации заготовки. ЭЛЕКТРОДВИГАТЕЛЬ Привод сверлильного блока осуществляется двигателем мощность 1,5 кВт. ПОДГОТОВКА СЖАТОГО ВОЗДУХА Узел подготовки сжатого воздуха, обеспечивает дополнительное исключение влаги, примесей грязи из воздуха, а так же позволяет осуществлять регулировку давления сжатого воз-духа и его контроль на входе в пневмосистему. ПУЛЬТ УПРАВЛЕНИЯ Эргономичный и простой в исполнении пульт управления располагается на фронтальной панели станка. На пульте располагаются все основные функции, в т. ч. кнопка аварийной остановки станка. ЭЛЕКТРОШКАФ Электрокомпоненты высокого качества. Гарантируют долгий срок эксплуатации. Краткие характеристики Количество сверлильных групп, шт. 1 Максимальный диаметр сверления, мм 35 Максимальная глубина сверления, мм 60 Частота оборотов шпинделя, об/мин 2800 Мощность электродвигателя, кВт 1,5 Давление воздуха, МПа 0,6 - 0,8 Габаритные размеры: Длина, мм 800 Ширина, мм 750 Высота, мм 1600 Вес, кг 150 -
Характеристики
Вес150 кгКоличество шпинделей3 штУстановленная мощность1,5 кВтЕдиница измеренияшт
Назначение
Предназначены для фрезерования отверстий в мебельных фасадах под петлю с креплением.
Схема обработки
Схема обработки изделия
Схема сборки готового изделия
Отличительные особенности
Прижим детали двумя пневматическими цилиндрами;
Автоматическое управление рабочими операциями (старт-педаль);
Боковые линейки (2 шт.);
Линейка с 2-мя откидными упорами;
Пистолет для обдувки станка.
Конструктивные особенности
СВЕРЛИЛЬНАЯ ГОЛОВА
3-х шпиндельная головка 48х6, имеет три патрона, один для концевой фрезы под выборку чашечного отверстия под петлю, а еще два для сверл под крепление петли.
Засверливание отверстий происходит одновременно с операцией фрезерования.
ПНЕВМОПРИЖИМЫ
Два пневматических прижима для быстрого фиксирования заготовки различной толщины.
РЕГУЛИРОВКА ГЛУБИНЫ СВЕРЛЕНИЯ
Станок оснащен быстрой настройкой глубины сверления при помощи винтовой системы Обеспечивает перенастройку глубины сверления и точное сверление заданных параметров.
КОМПЛЕКТ БАЗИРУЮЩИХ ЛИНЕЕК
Станок оснащается 3-мя профильными алюминиевыми линейками. Две коротких (боковых). Одна длинная для поперечного базирования. Так же в комплект поставки входит 2 откидных упора для фиксации заготовки.
ЭЛЕКТРОДВИГАТЕЛЬ
Привод сверлильного блока осуществляется двигателем мощность 1,5 кВт.
ПОДГОТОВКА СЖАТОГО ВОЗДУХА
Узел подготовки сжатого воздуха, обеспечивает дополнительное исключение влаги, примесей грязи из воздуха, а так же позволяет осуществлять регулировку давления сжатого воз-духа и его контроль на входе в пневмосистему.
ПУЛЬТ УПРАВЛЕНИЯ
Эргономичный и простой в исполнении пульт управления располагается на фронтальной панели станка. На пульте располагаются все основные функции, в т. ч. кнопка аварийной остановки станка.
ЭЛЕКТРОШКАФ
Электрокомпоненты высокого качества. Гарантируют долгий срок эксплуатации.
Краткие характеристики
Количество сверлильных групп, шт.
1
Максимальный диаметр сверления, мм
35
Максимальная глубина сверления, мм
60
Частота оборотов шпинделя, об/мин
2800
Мощность электродвигателя, кВт
1,5
Давление воздуха, МПа
0,6 - 0,8
Габаритные размеры:
Длина, мм
800
Ширина, мм
750
Высота, мм
1600
Вес, кг
150
Вес
150 кг
Количество шпинделей
3 шт
Установленная мощность
1,5 кВт
Единица измерения
шт
