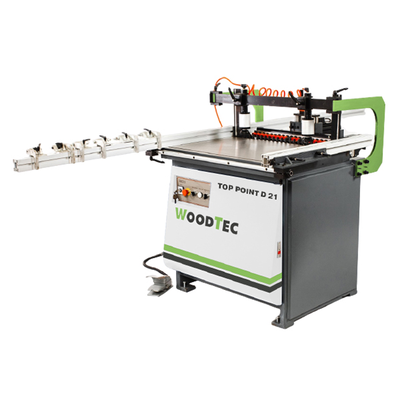

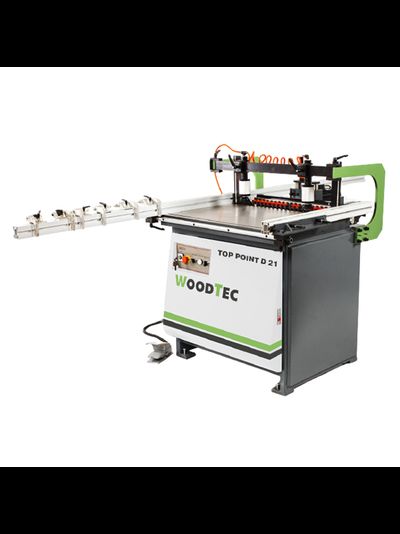

Станок сверлильно-присадочный WoodTecTOP POINT D 21

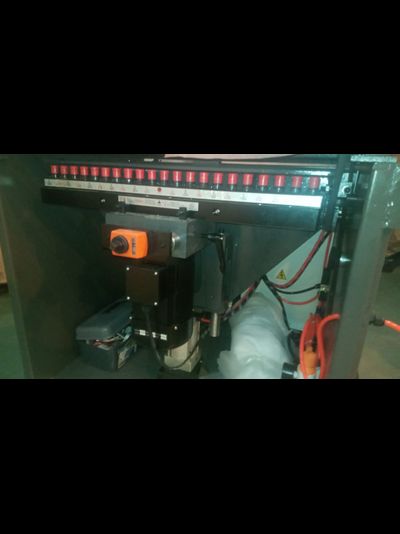

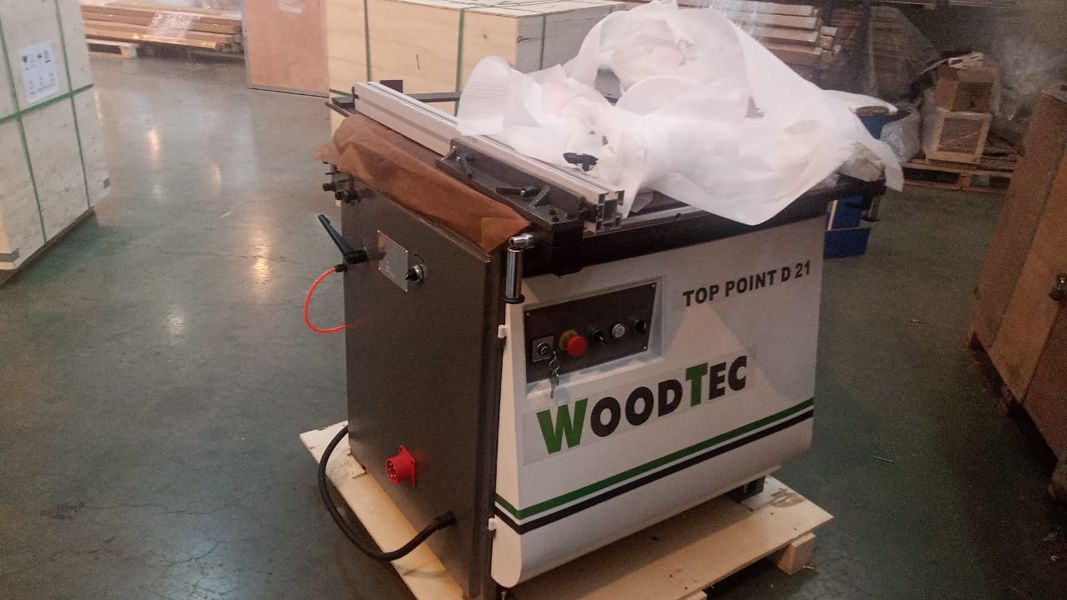

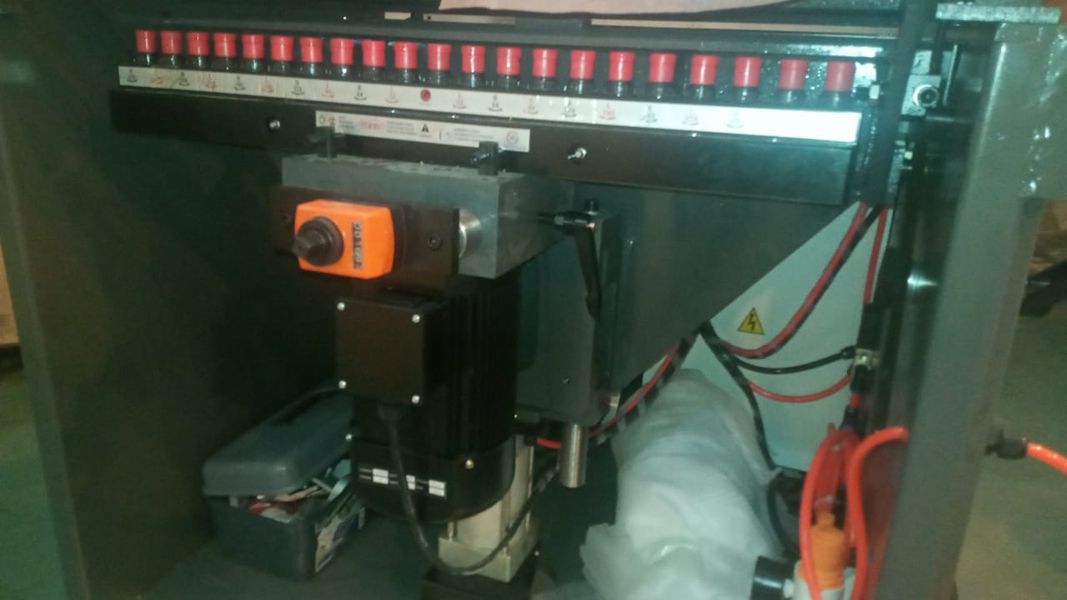

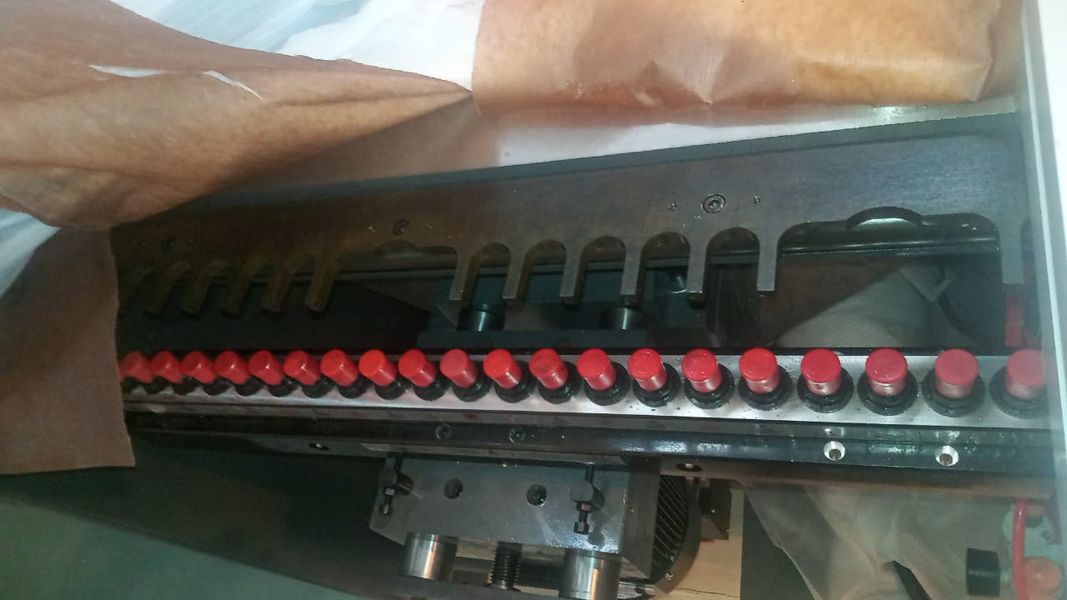

Назначение Станок ТOP POINT D 21 является классическим сверлильно-присадочным станком со шпиндельной группой на 21 сверло. Используется для сверления отверстий в мебельных деталях в горизонтальной и вертикальной плоскости, также может быть применен для сверления отверстий под 45 градусов для дальнейшей сборки рамочных конструкций, фасадов, и иных изделий. Область применения Однотраверсный станок применяется на мебельных предприятиях всех производственных мощностей, является широко универсальным. Схема обработки Схема обработки изделия Схема сборки готового изделия Конструктивные особенности ПАНЕЛЬ УПРАВЛЕНИЯ Простой и понятный пульт управления размещен на передней панели станка, что удобно для работы оператора. СВЕРЛИЛЬНАЯ ГРУППА Присадочная группа имеет возможность вертикального и горизонтального позиционирования, с функцией фиксации в промежуточном положении, что позволяет выполнять вертикальную и горизонтальную присадку, а также присадку под углом 45 градусов. БОКОВЫЕ УПОРЫ Массивные боковые упоры обеспечивают легкую и точную установку требуемого размера ПНЕВМОПРИЖИМЫ Надежная фиксация детали любого размера двумя вертикальными пневматическими прижимами БАЗИРУЮЩИЕ ЛИНЕЙКИ В комплект поставки включена 1 профильная алюминиевая линейка с миллиметровой шкалой длиной 3000 мм, две короткие линейки и шесть откидных упоров для быстрого позиционирования заготовок. УПРАВЛЕНИЕ ЦИКЛОМ Начало сверлильного цикла осуществляется в автоматическом режиме нажатием педали. СИСТЕМА РЕГУЛИРОВКИ ГЛУБИНЫ СВЕРЛЕНИЯ Регулировка глубины рабочей группы посредством маховика и механического цифрового индикатора. БЛОК ПОДГОТОВКИ ВОЗДУХА Создает минимальные потери давления. Легкая замена фильтрующего элемента. Автоматический отвод конденсата. Стабильная работа всей системы и узлов станка, предохранение элементов системы от закисания. Краткие характеристики Размеры рабочего стола , мм 890 х 625 Количество шпинделей, шт. 21 Расстояние между шпинделями, мм 32 Расстояние между крайними шпинделями, мм 640 Обороты шпинделей, об/мин 2800 Угол наклона траверсы, ° 0 - 90 Требуемое давление воздуха, Бар 6 Мощность, кВт 1,5 Рабочая площадь для станка, мм 3500 х 3500 Габаритные размеры (без линейки) Длина, мм 1050 Ширина, мм 1250 Высота, мм 1400 Вес (без упаковки), кг 200 Габаритные размеры (в упаковке) Длина, мм 1060 Ширина, мм 1050 Высота, мм 1100 Вес (в упаковке), кг 350
