Назначение
Предназначены для фрезерования отверстий в мебельных фасадах под петлю с креплением.
Схема обработки
Схема обработки изделия
Схема сборки готового изделия
Отличительные особенности
Компактность — маленькие размеры позволяют легко переносить и устанавливать в любом месте на производстве
Автоматизация — дает возможность минимизировать время и максимизировать качество сверления отверстий под петли и площадки
Удобство — рычаг для работы в ручном режиме, подвод сжатого воздуха не требуется
Легкость использования — не требует трехфазного подключения и работает от стандартной розетки 220 В
Конструктивные особенности

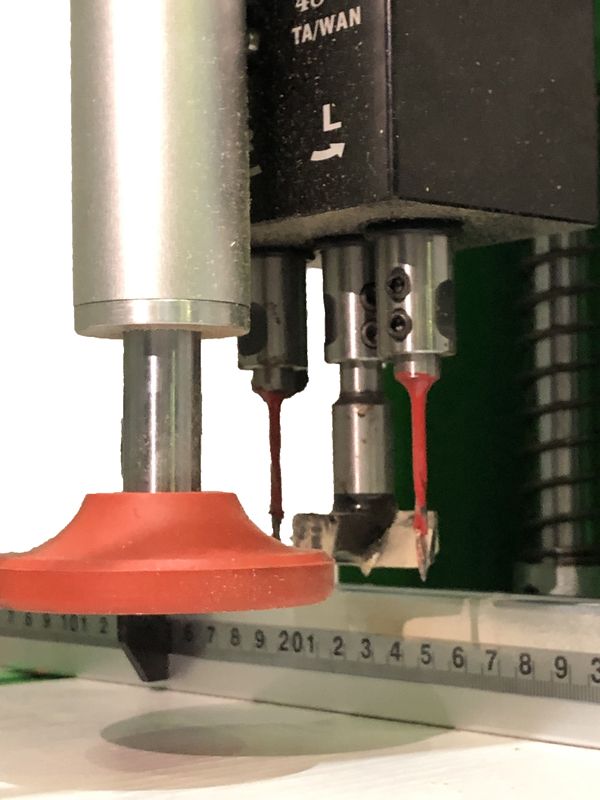

СВЕРЛИЛЬНАЯ ГОЛОВА
3-х шпиндельная головка 48 х 6, имеет три патрона, один для концевой фрезы под выборку чашечного отверстия под петлю, а еще два для сверл под крепление петли. Засверливание отверстий происходит одновременно с операцией фрезерования.
Краткие характеристики
Количество сверлильных групп, шт.
1
Максимальный диаметр сверления, мм
35
Максимальная глубина сверления, мм
40
Частота оборотов шпинделя, об/мин
2880
Мощность электродвигателя, кВт
1,1
Рабочее напряжение, В
220
Размер под петли
48 x 6
Габаритные размеры:
Длина, мм
520
Ширина, мм
520
Высота, мм
540
Вес, кг
20

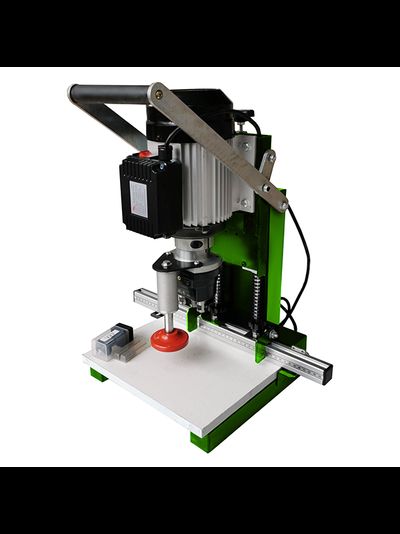

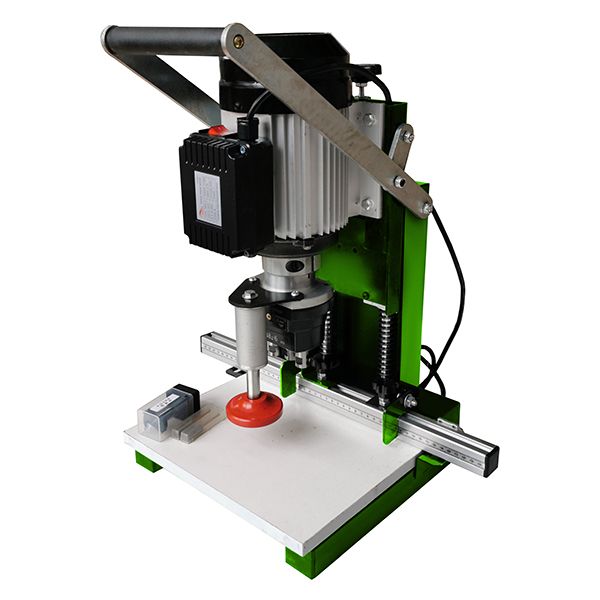

:format(webp):no_upscale()/d0137f103df3d52.ru.s.siteapi.org/catalog/images/dee368e5cd339ba7a1e32dc59f1719e6 "Станок сверлильно-присадочный под петли WoodTec Z1")
:format(webp):no_upscale()/d0137f103df3d52.ru.s.siteapi.org/catalog/images/f4f0cd55445df0386b83b5416a192458 "Станок сверлильно-присадочный под петли WoodTec Z1")

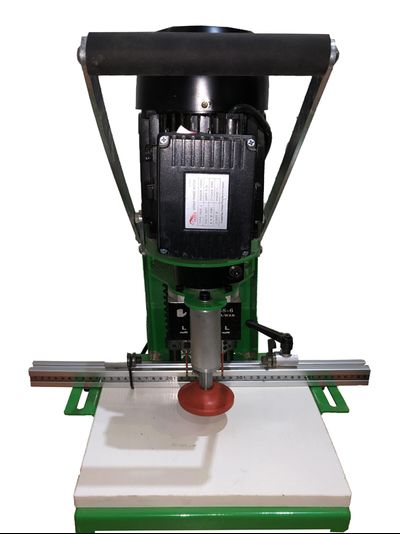

:format(webp):no_upscale()/d0137f103df3d52.ru.s.siteapi.org/catalog/images/402b77d57fc7bc91c7e3fb0d918107ba "Станок сверлильно-присадочный под петли WoodTec Z1")
