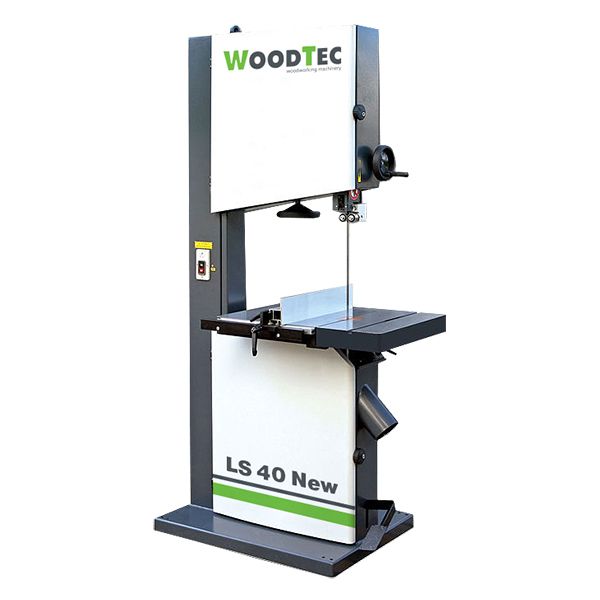

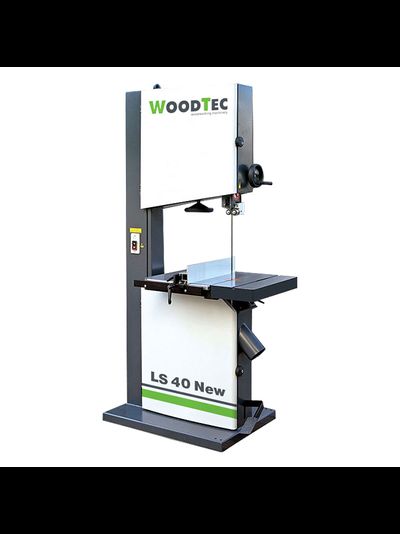

НАЗНАЧЕНИЕ: Станки предназначены для прямолинейного и криволинейного пиления ленточными пилами досок, щитов, листовых материалов (древесины, ДСП, ДВП, МДФ) на заготовки, что широко применяется в столярном, мебельном и других направлениях деревообрабатывающей промышленности. Схема обработки Конструктивные особенности ЧУГУННЫЕ ШКИВЫ Литые шкивы из серого чугуна, в отличие от алюминиевых шкивов, обладают большой массой и инерцией, поэтому не снижается их скорость и пила ведет себя стабильно при резании, особенно при входе в заготовку. Каждый шкив проходит балансировку. На нижнем шкиве щетка для очистки от опилок. ЧУГУННЫЙ СТОЛ Массивный рабочий стол из серого чугуна. Направляющая линейка на столе настраивается по миллиметровой шкале. Толкатель с угловой шкалой для удобства подачи заготовок. НАПРАВЛЯЮЩИЕ ПОДШИПНИКИ Находятся сверху и снизу стола. Придают пиле устойчивость во время пиления, повышая точность реза и увеличивая срок службы пильного полотна. БЫСТРАЯ СМЕНА ПИЛЫ Устройство для быстрой смены пилы – оператор ослабляет рычаг и верхний шкив быстро опускается вниз для смены пилы. Затем рычаг перемещают в рабочее положение и новая пила быстро натягивается. Точная настройка натяжения пилы – с помощью маховика над столом. НАКЛОН СТОЛА Литой чугунный стол имеет возможность наклона на 45°. АСПИРАЦИЯ И ТОРМОЗ Эффективное удаление стружки через аспирационный патрубок. После выключения станка по технике безопасности оператору необходимо остановить пилу. Это осуществляется с помощью ножного тормоза. Краткие характеристики Диаметр шкива, мм 400 Макс. высота пропила, мм 250 Макс. ширина пропила, мм 390 Размеры рабочего стола, мм 580 х 420 Угол наклона рабочего стола, ° 45 Макс. ширина пилы, мм 34 Длина пилы, мм 3530 Скорость пилы, м/сек 21 Мощность, кВт 1,5 Габаритные размеры Длина, мм 620 Ширина, мм 820 Высота, мм 1700 Вес, кг 185
Ø шкива
|
400 мм |
Вес
|
185 кг |
Мощность
|
1,5 кВт |
Размер рабочего стола
|
580 x 420 мм |
Единица измерения
|
шт |
