Powermatic 3520C — массивный токарный станок профессионального класса для работы со средними по размеру заготовками; сравнительно компактен и может эксплуатироваться в небольших по площади мастерских. Относясь к линейке «топ-уровня», имеет богатое оснащение и продуманную в деталях конструкцию.

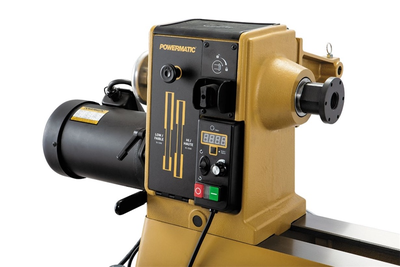

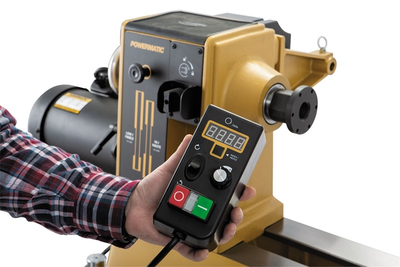

Станок подключается к однофазной сети 220В, но имеет встроенный частотный преобразователь и, соответственно, трехфазный асинхронный двигатель. Электроника позволяет в широком диапазоне изменять скорость вращения шпинделя, обеспечивая при этом одинаково высокий крутящий момент. Частота оборотов задается небольшой поворотной рукояткой и, для удобства настройки, отображается в цифровом виде на символьном дисплее. Вспомогательная функция блока – изменение направления вращения простым переключателем. Для удобства управления пульт сделан выносным с магнитной фиксацией – его можно разместить в любом месте, где это будет удобно оператору.

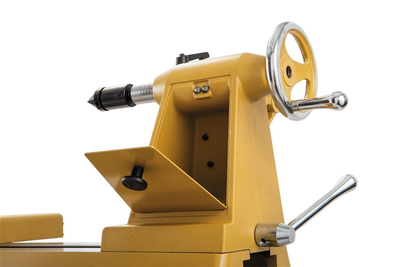

Для увеличения крутящего момента при обтачивании деталей большого диаметра можно переустановить ремень на шкивах. Натяжение производится рычагом с передней стороны бабки, который фиксируется винтовым зажимом с удобной ручкой. Есть делительное приспособление на 48 позиций и отдельный от него механизм блокировки шпинделя для удобства замены оснастки. Сама бабка подвижная вдоль станины и, кроме того, поворотная на 180° (это позволяет работать «над полом» с деталями, диаметр которых больше, чем просвет до станины). Задняя бабка с отсеком для хранения принадлежностей.
Станок штатно оборудован кронштейном и центрами для закрепления оригинала при копировании. Входят в комплект и массивные чугунные ноги, использование которых повышает устойчивость и снижает вибрации. На одной из опор закреплен держатель для принадлежностей.
Высота в упаковке, см
|
26,95 |
Высота, мм
|
1190 |
Диаметр вращения над опорой
|
400 мм |
Диаметр вращения над станиной, мм
|
508 |
Длина в упаковке, см
|
69 |
Длина, мм
|
2050 |
Конус задней бабки
|
МК-2 |
Конус шпинделя
|
МК-2 |
Масса в упаковке, кг
|
140 |
Масса, кг
|
330 |
Напряжение, В
|
230 |
Потребляемая мощность, кВт
|
2,6 (1,5) выходная |
Расстояние между центрами, мм
|
910 мм |
Резьба шпинделя
|
М33 х 3,5 |
Угол поворота передней бабки
|
180° |
Ход пиноли задней бабки
|
114 мм |
Частота вращения шпинделя на холостом ходу, об/мин
|
15-1200 и 40-3200 об/мин |
Число позиций делительного приспособления
|
48 |
Ширина в упаковке, см
|
79 |
Ширина, мм
|
920 |
Единица измерения
|
шт |
