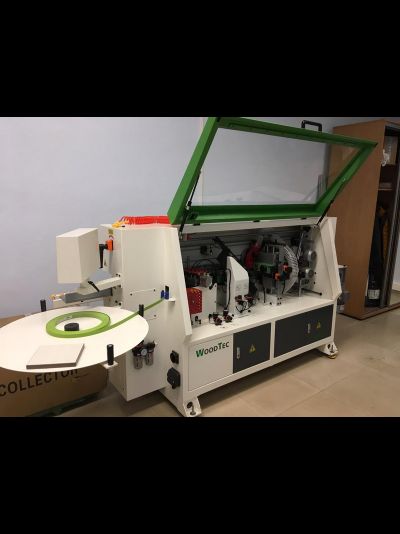

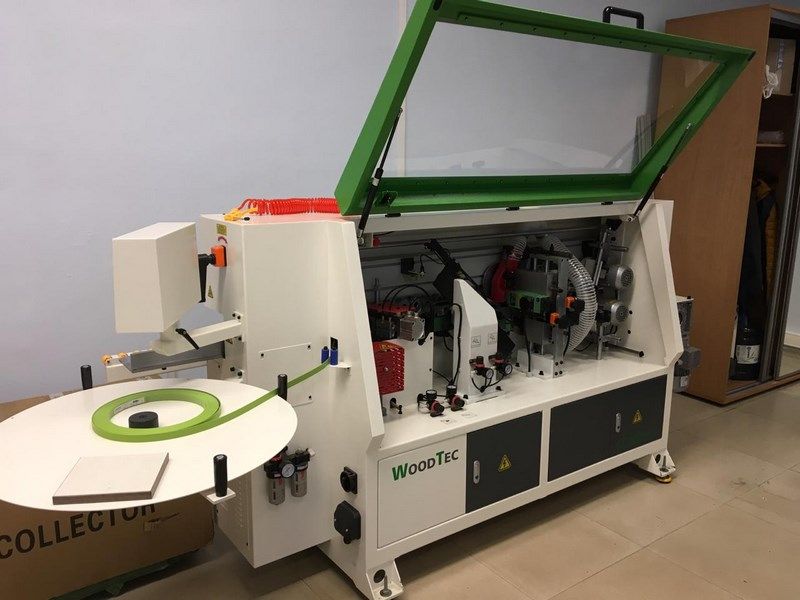

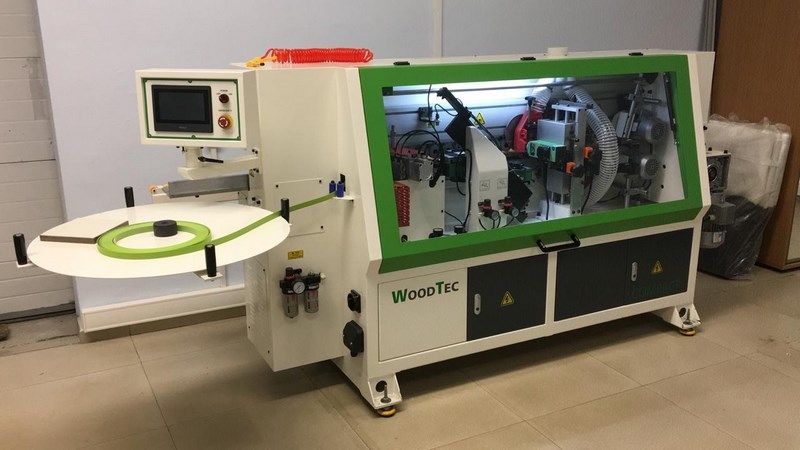

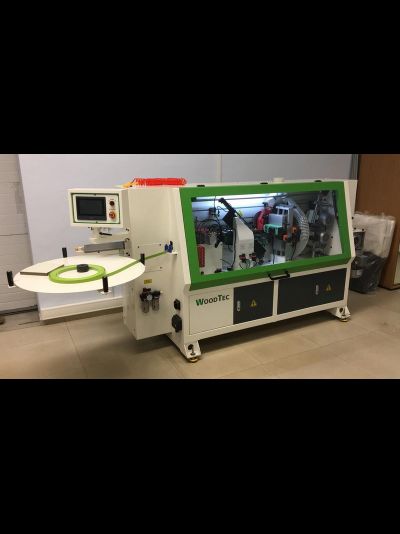

Автоматический кромкооблицовочный станок WoodTec Compact, от

912 000 ₽ / шт

1 059 000 ₽

Сделать заказ

Избранное

Описание

Отличительные особенности

Скорость подачи 12,5 м/мин;
Подогрев направляющей линейки;
Бачок для клея-расплава с электронным блоком контроля температуры;
Регулировка количества наносимого клея;
Гильотина для предварительной резки толстого кромочного материала из ПВХ или АBS;
Торцовочный узел для обрезки переднего и заднего свесов пилой;
Фрезерный узел для снятия свесов с вертикальной и горизонтальной настройкой, с двумя высокочастотными двигателями 12 000 об/мин. Радиус фрезы 2 мм;
Циклевка радиусная;
Полировальный узел 2 х 0,18 кВт 1400 об/мин;
Прижимные ролики верхней балки изготовлены из резины диаметром 70 мм, устанавливаются на подшипниках;
Магазин подачи рулонного кромочного материала;
Пульт управления на передней панели станка;
Поддерживающий суппорт для габаритных заготовок;
Регулятор сжатого воздуха.

Конструктивные особенности

	Клеевой узел Клеевой бачок 1,5 л имеет нижнее расположение относительно клеенаносящего вала. Винтовая точная настройка кол-ва клея – аккуратный клеевой шов. Не требуется регулировка на толщину материала.
	Торцовочный агрегат Два промышленных двигателя (12 000 об/мин), 2 x 0,22 кВт. Две пилы Ø80 х Ø22, Z = 20 Пилы перемещаются по одной призматической направляющей, каждая пила отрезает припуск только с одной стороны. Данная система зарекомендовала себя как надежная и стабильная в течение всего срока эксплуатации. Отличительные особенности: простое линейное движение двух пил вверх-вниз; простая схема пневматики; призматические направляющие, которые в пять раз стабильнее, чем круглые направляющие.
	Узел фрезерный снятия свесов Два промышленных двигателя (12 000 об/мин) 2 х 0,37 кВт. Мощность двигателей 0,37 кВт позволяет фрезеровать кромку с припуском на сторону 2 мм. Вертикальные копиры круглые большого диаметра осуществляют плавный заход на деталь; исключают повреждение любой облицованной поверхность. Оснащены счетчиками точной настройки на разную толщину кромки. Фрезы целиковые 6 ножей Ø75; Z = 4; R2.
	Узел радиусной цикли Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла. С помощью вертикальных и горизонтальных круглых копиров обеспечивается точное отслеживание профиля детали.
	Полировка Полировка необходима для финишной обработки кромки. Данная операция обеспечивает: Блеск обработанной поверхности, очищает от загрязнений. Восстанавливает цвет после циклевочного узла. Формирует микро радиус у тонкой кромки (притупляет острый край). Полирующий агрегат – два двигателя, два полирующих диска, частота вращения 1400 об/мин 2 х 0,18 кВт.
	Панель управления Экран дисплея отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка. В случае неисправности на дисплее появляется описание неисправности с указанием агрегата и детали.
	Настройка на толщину детали С помощью рукоятки с цифровым счетчиком производится настройка на толщину детали. Не требуется дополнительной фиксации.

Краткие характеристики

Толщина кромочного материала, мм	0,4 - 3
Толщина детали, мин/макс, мм	12 - 55
Размеры обрабатываемой детали (мин.) - длина x ширина, мм	120 x 80
Скорость подачи, м/мин	12,5
Мощность двигателей чистовой торцовки (2 шт.), кВт	2 х 0,22
Обороты пил, об/мин	12 000
Фрезы узла снятия свесов кромки по плоскости (2 шт.), мм	Z = 4; R2
Мощность двигателей фрезерного узла (2 шт.), кВт	2 х 0,37
Обороты, об/мин	12 000
Полировальный узел – мощность, кВт	2 х 0,18
Обороты, об/мин	1400
Общая мощность, кВт	5,5
Питающее напряжение (3 фазы), В	380
Давление сжатого воздуха, бар	6,5

Габаритные размеры

Длина, мм	2750
Ширина, мм	750
Высота, мм	1300
Вес, кг	660
