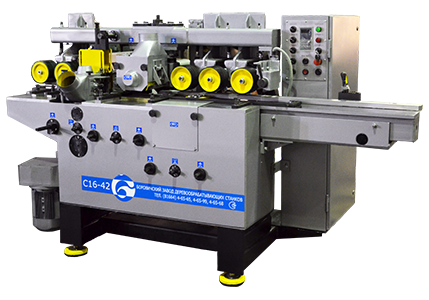

ЧЕТЫРЁХСТОРОННИЙ СТАНОК МОДЕЛИ С16-42 предназначен для производства различных погонажных изделий-половая доска, вагонка, блок-хаус, имитация бруса и др. На этом станке производится обработка заготовки с четырёх сторон за один проход. Станок оснащён четырьмя фрезерными шпинделями.
В станке применён механизм подачи рассредоточенного типа с верхними и нижними приводными роликами.
Верхние подающие ролики с рифлением «волчий зуб» обеспечивают надёжную протяжку любых заготовок, в том числе заготовок естественной влажности.

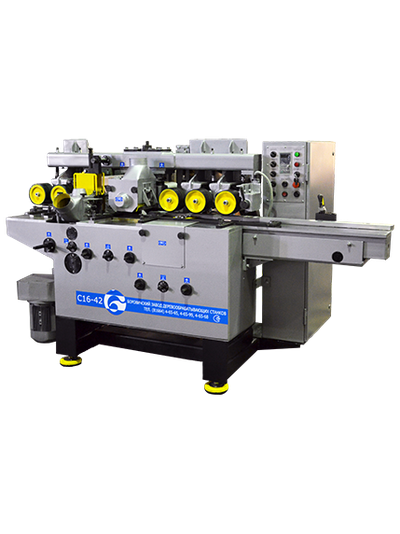

ЧЕТЫРЁХСТОРОННИЙ СТАНОК МОДЕЛИ С16-42 предназначен для производства различных погонажных изделий-половая доска, вагонка, блок-хаус, имитация бруса и др. На этом станке производится обработка заготовки с четырёх сторон за один проход. Станок оснащён четырьмя фрезерными шпинделями.
В станке применён механизм подачи рассредоточенного типа с верхними и нижними приводными роликами.
Верхние подающие ролики с рифлением «волчий зуб» обеспечивают надёжную протяжку любых заготовок, в том числе заготовок естественной влажности.
-
Описание
Механические прижимы верхних подающих роликов обеспечивают равномерное усилие и плавность прохождения заготовки через зоны резания, а также позволяют работать при низких температурах.
В приводе нижних роликов применены карданные передачи, не требующие ухода.
Передние и задние прижимы полностью устраняют «вырывы» на входе и выходе заготовки из зоны резания и оснащены направляющим элементом, обеспечивающим точное их базирование и простоту настройки.
Технические характеристики
С16-42
Количество шпинделей, шт.
4
Частота вращения шпинделей, об/мин
6000
Посадочные размеры горизонтальных шпинделей, длина x диаметр, мм
160 x 40
Посадочные размеры вертикальных шпинделей, длина x диаметр, мм
100 x 40
Скорость подачи, м/мин (два диапазона, регулируется частотным преобразователем)
3…14
6…26
Размеры заготовки, мм (при фрезах Ø140)
- ширина
32-160
- толщина
10-100
- минимальная длина при обработке в потоке
400
- минимальная длина одиночной заготовки
700
Минимальные размеры изделия, мм
(при фрезах Ø140 мм)
- ширина
30
- толщина
8
Максимальный припуск при обработке цилиндрическими фрезами на 1-м шпинделе, мм
5
Максимальный припуск при обработке цилиндрическими фрезами, мм
10
Глубина профилирования, мм
(на 1-м шпинделе)
3
Глубина профилирования, мм
(на правом и левом вертикальных шпинделях.)
25
Глубина профилирования, мм
(верхнем горизонтальном шпинделях.)
20
Глубина профилирования, мм
(нижнем горизонтальном шпинделе)
-
Устанавливаемые цилиндрические фрезы, мм
125…140
Устанавливаемые профильные фрезы на вертикальных шпинделях, мм
110…160
Устанавливаемые пилы, мм
-
Мощность эл./двигателя 1-го шпинделя, кВт
4,0
Мощность эл./двигателя 2-го шпинделя, кВт
4,0
Мощность эл./двигателя 3-го шпинделя, кВт
4,0
Мощность эл./двигателя 4-го шпинделя, кВт
7,5
Мощность эл./двигателя подачи, кВт
1,5
Общая мощность станка (округлено), кВт
21
Диаметр выходных патрубков аспирации, мм
Ду 120
Производительность требуемой аспирации, м3/ч
4 x 1200
Габаритные размеры станка, мм
- длина
2455
- ширина
1250
Масса станка, кг
1800
В базовую комплектацию станка входят:
Обозначение
Кол-во
Назначение
С16-1А.00.028 Втулка
5
Возможность обработки узких заготовок. Устанавливаются вместо левого ряда подающих зубчатых роликов по ходу движения заготовки.
ИП.17.000
Ключ
1
Затягивание и ослабление гайки фиксации инструмента на шпинделе.
ИП.36.000
Комплект колец
2
Проставки на шпиндельные валы для возможности установки дереворежущего инструмента различной длины.
DIN468-160-V17
Рукоятка
1
Перемещение суппортов в горизонтальном и вертикальном направлении. Ослабление и затягивание стопорных винтов.
Сменные части и принадлежности, заказываемые опциально (по дополнительной заявке и за дополнительную плату)
На поставляемое оборудование действует гарантия в течение 12 месяцев.
Дереворежущим инструментом станок оснащается по отдельному договору и за отдельную плату.
-
Характеристики
Единица измеренияшт
Механические прижимы верхних подающих роликов обеспечивают равномерное усилие и плавность прохождения заготовки через зоны резания, а также позволяют работать при низких температурах.
В приводе нижних роликов применены карданные передачи, не требующие ухода.
Передние и задние прижимы полностью устраняют «вырывы» на входе и выходе заготовки из зоны резания и оснащены направляющим элементом, обеспечивающим точное их базирование и простоту настройки.
|
Технические характеристики |
С16-42 |
|
Количество шпинделей, шт. |
4 |
|
Частота вращения шпинделей, об/мин |
6000 |
|
Посадочные размеры горизонтальных шпинделей, длина x диаметр, мм |
160 x 40 |
|
Посадочные размеры вертикальных шпинделей, длина x диаметр, мм |
100 x 40 |
|
Скорость подачи, м/мин (два диапазона, регулируется частотным преобразователем) |
3…14 6…26 |
|
Размеры заготовки, мм (при фрезах Ø140) |
|
|
- ширина |
32-160 |
|
- толщина |
10-100 |
|
- минимальная длина при обработке в потоке |
400 |
|
- минимальная длина одиночной заготовки |
700 |
|
Минимальные размеры изделия, мм (при фрезах Ø140 мм) |
|
|
- ширина |
30 |
|
- толщина |
8 |
|
Максимальный припуск при обработке цилиндрическими фрезами на 1-м шпинделе, мм |
5 |
|
Максимальный припуск при обработке цилиндрическими фрезами, мм |
10 |
|
Глубина профилирования, мм (на 1-м шпинделе) |
3 |
|
Глубина профилирования, мм (на правом и левом вертикальных шпинделях.) |
25 |
|
Глубина профилирования, мм (верхнем горизонтальном шпинделях.) |
20 |
|
Глубина профилирования, мм (нижнем горизонтальном шпинделе) |
- |
|
Устанавливаемые цилиндрические фрезы, мм |
125…140 |
|
Устанавливаемые профильные фрезы на вертикальных шпинделях, мм |
110…160 |
|
Устанавливаемые пилы, мм |
- |
|
Мощность эл./двигателя 1-го шпинделя, кВт |
4,0 |
|
Мощность эл./двигателя 2-го шпинделя, кВт |
4,0 |
|
Мощность эл./двигателя 3-го шпинделя, кВт |
4,0 |
|
Мощность эл./двигателя 4-го шпинделя, кВт |
7,5 |
|
Мощность эл./двигателя подачи, кВт |
1,5 |
|
Общая мощность станка (округлено), кВт |
21 |
|
Диаметр выходных патрубков аспирации, мм |
Ду 120 |
|
Производительность требуемой аспирации, м3/ч |
4 x 1200 |
|
Габаритные размеры станка, мм |
|
|
- длина |
2455 |
|
- ширина |
1250 |
|
Масса станка, кг |
1800 |
В базовую комплектацию станка входят:
|
Обозначение |
Кол-во |
Назначение |
|
С16-1А.00.028 Втулка |
5 |
Возможность обработки узких заготовок. Устанавливаются вместо левого ряда подающих зубчатых роликов по ходу движения заготовки. |
|
ИП.17.000 Ключ |
1 |
Затягивание и ослабление гайки фиксации инструмента на шпинделе. |
|
ИП.36.000 Комплект колец |
2 |
Проставки на шпиндельные валы для возможности установки дереворежущего инструмента различной длины. |
|
DIN468-160-V17 Рукоятка |
1 |
Перемещение суппортов в горизонтальном и вертикальном направлении. Ослабление и затягивание стопорных винтов. |
Сменные части и принадлежности, заказываемые опциально (по дополнительной заявке и за дополнительную плату)
На поставляемое оборудование действует гарантия в течение 12 месяцев.
Дереворежущим инструментом станок оснащается по отдельному договору и за отдельную плату.
