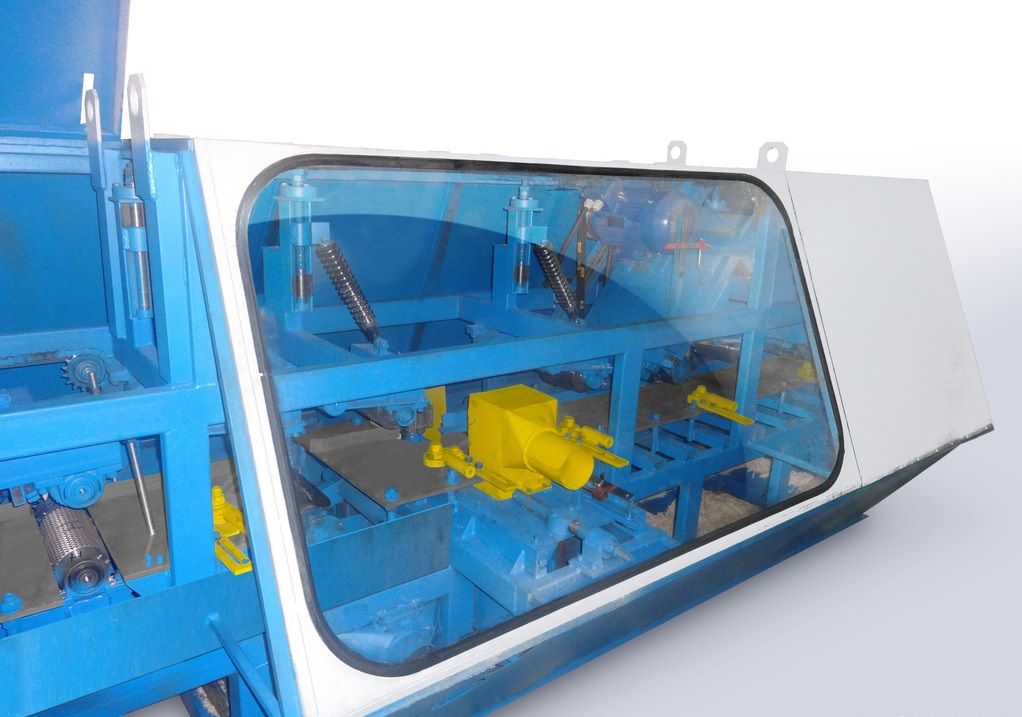

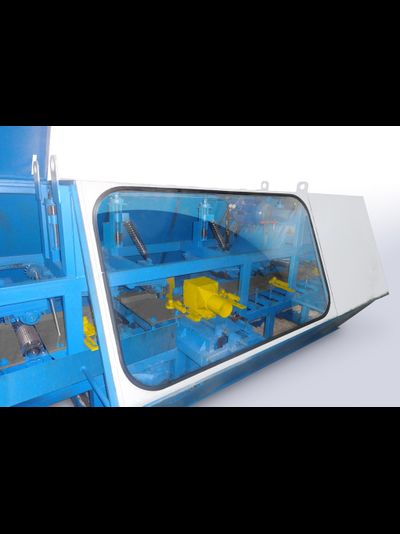

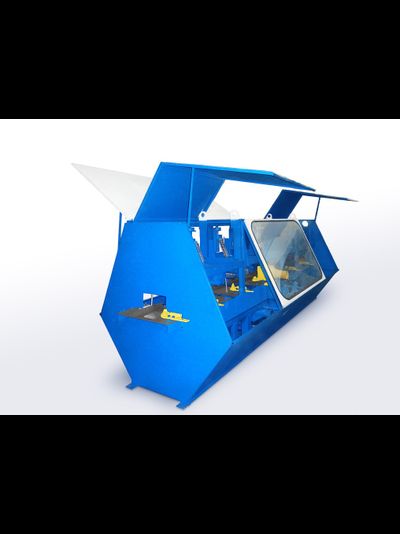

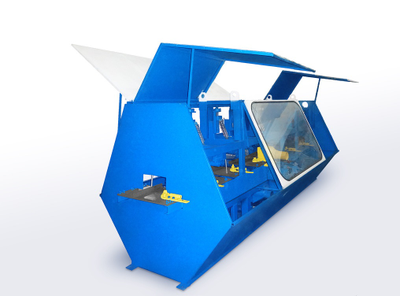

Четырехсторонний станок "СТАРТ 5х210"

Принцип действия четырехстороннего станка "СТАРТ 5х210"

Обработка заготовки производится с четырех сторон за один проход. На выходе из станка получается готовое изделие - половая доска, вагонка, блок-хаус, плинтус и т. д.

Вид изготавливаемой продукции определяется установленным на станке инструментом. Подача заготовки осуществляется двумя парами подпружиненных приводных рябух.

Скорость подачи бесступенчато регулируется оператором. В процессе обработки заготовка удерживается и направляется системой прижимных роликов и вальцов.

После прохождения подающих рябух предыдущая заготовка толкается следующей.

У каждого обрабатывающего шпинделя предусмотрен раструб для стружкоудаления.

Отличительные особенности конструкции четырехстороннего станка "СТАРТ 5х210"

Размер изделия быстро регулируется по специальным линейкам (каждый из  шпинделей имеет независимую регулировку)

Подача заготовок происходит через мощный редуктор с помощью двух пар верхних и нижних, рифленых, разнесенных друг от друга рябух. Такое решение позволяет повысить надежность и точность подачи заготовок недостаточно хорошего качества и повышенной влажности (в отличие от рябух расположенных рядом). Высокая стандартная скорость подачи (20 м/мин) способствует высокой производительности.

Четырехсторонний станок "СТАРТ 5х210" комплектуется системой бесступенчатой регулировки скорости подачи, позволяющей оптимально подстраиваться под имеющийся материал для работы.

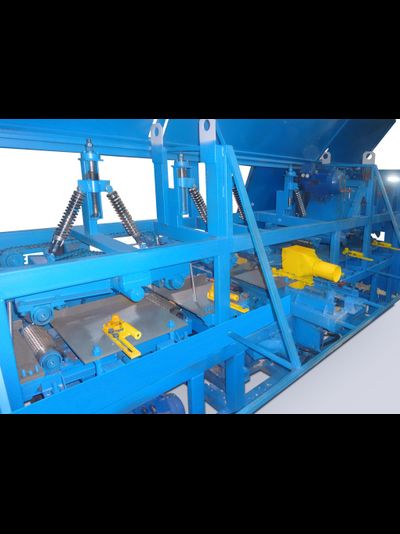

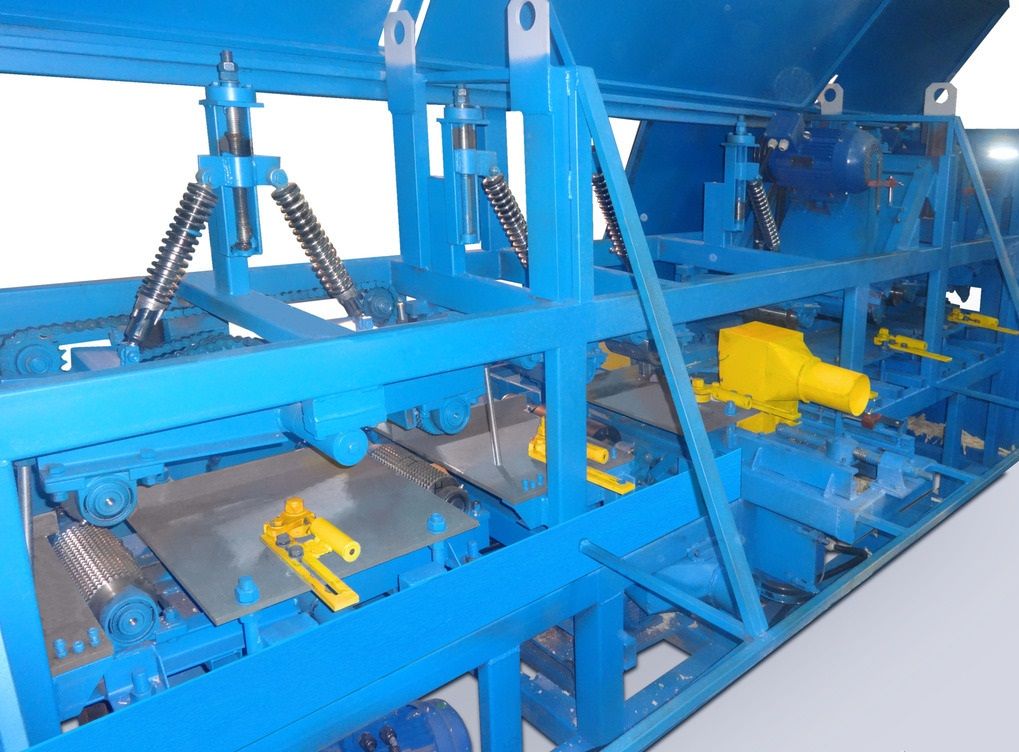

Точное положение заготовки в трех плоскостях обеспечивается специальными опорными пластинами, идущими практически по всей длине рабочего стола и парными подпружиненными роликами. Усилие прижима каждого ролика независимо регулируется в широком диапазоне. Парная конструкция роликов позволяет равномерно распределять прижимное усилие.

Точная шлифовка рабочих валов четырехстороннего станка "СТАРТ 5х210" гарантируют полное отсутствие торцевого и радиального биения инструмента.

Высокая скорость вращения шпинделей (5700 об/мин) позволяет добиться высокого качества чистовой поверхности.

Станок строгальный четырехсторонний "СТАРТ 5х210" оборудован системой защиты от обратного выброса заготовки.

Станина сконструирована таким образом, что обеспечивает удобный доступ ко всем важным узлам станка, имея при этом необходимую жесткость, исключающую вибрации при работе.

Рабочая поверхность стола изготовлена из особо прочной стали, что увеличивает срок ее службы, а также дополнительно отшлифована для минимизации сопротивления подаче и повышения точности обработки.

Срок службы рабочей поверхности составляет не менее 10-15 лет, однако, при необходимости, эта деталь может быть заменена отдельно от остального оборудования. Сменная рабочая поверхность стола делает срок эксплуатации станка практический неограниченным, в отличие от аналогов, где рама станка и его рабочая поверхность составляют единое целое.

Управление электрическими системами станка вынесено на независимый мобильный пульт.

Станок может быть оборудован специальным приемным столом, с точной регулировкой по высоте. Правильно подобранная высота приемного стола позволит избежать "подрезания" в конце заготовки.

Компактные габариты и небольшая масса станка делают его достаточно мобильным и легким в установке.

Максимально упрощенная, но грамотно продуманная конструкция обеспечивает его высокую надежность.

Точность и качество изделий

Шпиндели станка изготавливаются с использованием высокоточных подшипников, биение шпинделей сведено практически к нулю.Качество поверхности готовой продукции определяется качеством установленного на станок инструмента и его подготовленностью (заточкой). Качественный и должным образом подготовленный инструмент позволяет добиться точности продукции в пределах 0,01мм.

Технические характеристики четырехстороннего станка "СТАРТ"

Производительность

В зависимости от глубины съема скорость подачи варьируется от 5 до 10 м/мин, таким образом, при 6 часах машинного времени в смену, производительность станка составляет 1800 - 3600 погонных метров готовой продукции в смену 8 часов. Стандартная вагонка, например, строгается на скорости около 7-8 м/мин что при ширине 100 мм означает 250 - 300 кв. м. готовй продукции.

Инструмент

Конструкция станка предусматривает возможность установки любого универсального строгального инструмента, широко представленного на Российском рынке. Диаметр валов (посадочный диаметр для фрез) 40 мм. Длина горизонтальных валов - 160 мм (фреза не обязательно должна быть на всю длину вала), диаметр фрезы на нижнем валу (обычно это просто прямой строгальный барабан) 125 мм, диаметр ферзы на верхнем валу (это может быть как прямой барабан так и фигурная фреза, например для изготовления блок-хауса) от 125 до 165 мм. Длина вертикальных валов 60 мм, диаметр фрез от 137 до 160 мм. В рамках этих размеров на станок можно установить любой инструмент.

Стоимость инструмента может варьироваться от 5 000 руб. до 150 000 руб. и более в зависимости от номенклатуры желаемых изделий и типа инструмента. Наши специалисты помогут подобрать необходимые наборы фрез. Станок можно заказать и без инструмента, если клиент желает оснастить его собственными фрезами.

"СТАРТ 5х210", базовая комплектация

1. Станина станка с рабочим столом;
2. Две пары подпружиненных приводных рябух, регулируемая скорость подачи;
3. Прижимные вальцы и направляющие ролики;
4. обрабатывающие шпинделя;
5. Выносной пульт управления;
6. Раструбы под аспирацию;
7. Защитные кожухи, открывающийся кожух с прозрачным окном.
