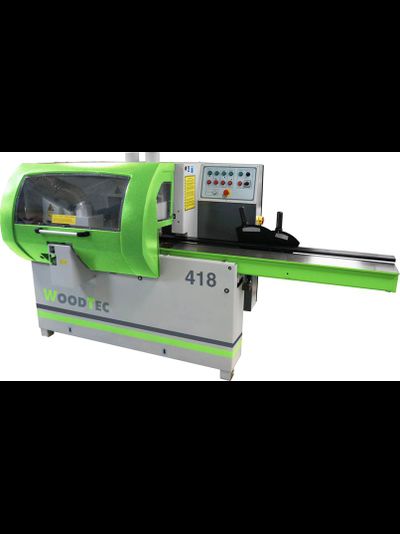

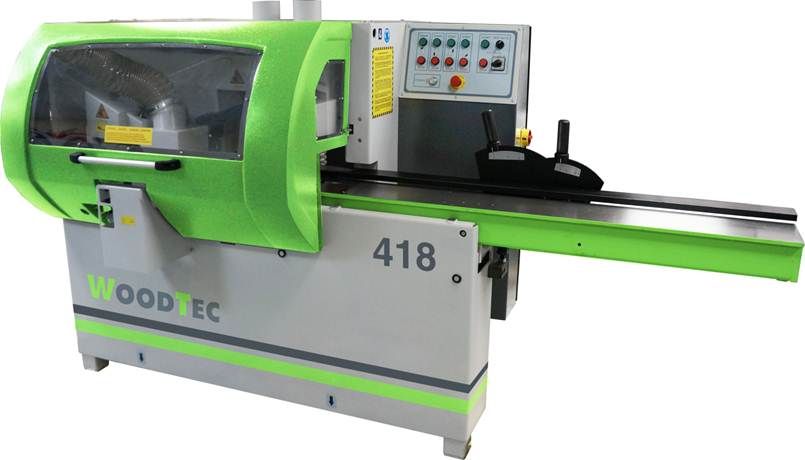

НАЗНАЧЕНИЕ:
Предназначен для четырехсторонней плоскостной обработки заготовок за один проход с целью получения изделий точной геометрической формы-вагонка, половая доска, блок-хаус, плинтус и т.п.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Предприятия и цеха по производству столярно-строительных изделий, клееного бруса и щита, производству погонажных изделий, деталей для стандартного домостроения и другие деревообрабатывающие производства.
НАЗНАЧЕНИЕ:
Предназначен для четырехсторонней плоскостной обработки заготовок за один проход с целью получения изделий точной геометрической формы-вагонка, половая доска, блок-хаус, плинтус и т.п.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Предприятия и цеха по производству столярно-строительных изделий, клееного бруса и щита, производству погонажных изделий, деталей для стандартного домостроения и другие деревообрабатывающие производства.
-
Описание
СХЕМА ОБРАБОТКИ:
Технические характеристики:
Количество шпинделей, шт 4 Минимальная длина заготовки при единичной подаче, мм
350 Минимальная длина заготовки при групповой подаче, мм
250 Ширина заготовки, мм 20-180 Толщина заготовки, мм 10-105 Частота вращения шпинделей, об/мин 6000 Наружный диаметр шпинделей, мм 40 Длина горизонтальных шпинделей, мм 190 Длина вертикальных шпинделей, мм 120 Скорость подачи, м/мин 6; 12 Мощность привода горизонтальных шпинделей, кВт
2х4 Мощность привода вертикальных шпинделей, кВт
2х3 Мощность привода подачи, кВт 0,8; 1,1 Общая мощность, кВт 15,1 Диаметр подающих роликов, мм 120 Длина подающего стола, мм 1700 Расстояние от пола до подающего стола, мм
920 Диаметр аспирационных выходов, мм 2х120 (1х145) Габаритные размеры (ДxШxВ), мм 2730х1170х1550 Масса, кг 950 ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ: Комплектующие КОМПЛЕКТУЮЩИЕ При производстве станка используются только европейские комплектующие.
Надежный мотор-редуктор подающей системы станка (производство Италия).
ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ
Надежные электрические компоненты из Чехии: http://www.noark-electric.eu/
МОЩНОСТЬ СТАНКА
Каждый горизонтальный шпиндель станка имеет частоту вращения 6000 об/мин с помощью двух отдельных двигателей мощностью 4 кВт. Каждый вертикальный шпиндель станка имеет частоту вращения 6000 об/мин с помощью двух отдельных двигателей мощностью 3 кВт.
ПОДАЮЩИЙ СТОЛ
Длина подающего стола 1700 мм. Удобное базирование заготовок при подаче. ПОДАЧА Привод подающих роликов осуществляется через цепь, которая обеспечивает постоянство передачи крутящего момента и равномерность подачи. СКОРОСТЬ ПОДАЧИ
Два значения скорости подачи: 6 и 12 м/мин
СТАЛЬНЫЕ ПОДАЮЩИЕ РОЛИКИ
Диаметр сдвоенных подающих роликов 120 мм. Удобная регулировка в зависимости от ширины заготовки
ОБРЕЗИНЕННЫЕ ПОДАЮЩИЕ РОЛИКИ
После 4-го шпинделя находятся обрезиненные ролики. Исключают повреждения обработанных заготовок. НАСТРОЙКА ПРИЖИМНЫХ РОЛИКОВ
Усилие прижимных подающих роликов настраивается механическим путем через пружинный механизм. Благодаря этому возможна работа станка в неотапливаемых помещениях.
ПЕРВЫЙ ПОДАЮЩИЙ РОЛИК
Для обеспечения подачи первой заготовки в зону обработки первый ролик имеет возможность регулировки по высоте Безопасность-ПРЕДОХРАНИТЕЛЬ
На входе в рабочую зону расположен специальный датчик. В случае подачи заготовок с очень большим припуском станок отключается.
НОРМЫ БЕЗОПАСНОСТИ
Защитный кожух невозможно открыть при работающем станке благодаря электромеханическому замку.
ТРАНСПОРТИРОВКА И ПОГРУЗКА
Станок оснащен точками крепления троса для погрузки и перемещения станка.
Аспирация- УДАЛЕНИЕ СТРУЖКИ
Диаметр воронок для подвода воздуховодов системы аспирации 120 мм и 145 мм.
-
Характеристики
Единица измеренияшт
СХЕМА ОБРАБОТКИ:
Технические характеристики:
| Количество шпинделей, шт | 4 |
| Минимальная длина заготовки
при единичной подаче, мм |
350 |
| Минимальная длина заготовки
при групповой подаче, мм |
250 |
| Ширина заготовки, мм | 20-180 |
| Толщина заготовки, мм | 10-105 |
| Частота вращения шпинделей, об/мин | 6000 |
| Наружный диаметр шпинделей, мм | 40 |
| Длина горизонтальных шпинделей, мм | 190 |
| Длина вертикальных шпинделей, мм | 120 |
| Скорость подачи, м/мин | 6; 12 |
| Мощность привода
горизонтальных шпинделей, кВт |
2х4 |
| Мощность привода
вертикальных шпинделей, кВт |
2х3 |
| Мощность привода подачи, кВт | 0,8; 1,1 |
| Общая мощность, кВт | 15,1 |
| Диаметр подающих роликов, мм | 120 |
| Длина подающего стола, мм | 1700 |
| Расстояние от пола
до подающего стола, мм |
920 |
| Диаметр аспирационных выходов, мм | 2х120 (1х145) |
| Габаритные размеры (ДxШxВ), мм | 2730х1170х1550 |
| Масса, кг | 950 |
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ: Комплектующие КОМПЛЕКТУЮЩИЕ При производстве станка используются только европейские комплектующие.
Надежный мотор-редуктор подающей системы станка (производство Италия).
ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ
Надежные электрические компоненты из Чехии: http://www.noark-electric.eu/
МОЩНОСТЬ СТАНКА
Каждый горизонтальный шпиндель станка имеет частоту вращения 6000 об/мин с помощью двух отдельных двигателей мощностью 4 кВт. Каждый вертикальный шпиндель станка имеет частоту вращения 6000 об/мин с помощью двух отдельных двигателей мощностью 3 кВт.
ПОДАЮЩИЙ СТОЛ
Длина подающего стола 1700 мм. Удобное базирование заготовок при подаче. ПОДАЧА Привод подающих роликов осуществляется через цепь, которая обеспечивает постоянство передачи крутящего момента и равномерность подачи. СКОРОСТЬ ПОДАЧИ
Два значения скорости подачи: 6 и 12 м/мин
СТАЛЬНЫЕ ПОДАЮЩИЕ РОЛИКИ
Диаметр сдвоенных подающих роликов 120 мм. Удобная регулировка в зависимости от ширины заготовки
ОБРЕЗИНЕННЫЕ ПОДАЮЩИЕ РОЛИКИ
После 4-го шпинделя находятся обрезиненные ролики. Исключают повреждения обработанных заготовок. НАСТРОЙКА ПРИЖИМНЫХ РОЛИКОВ
Усилие прижимных подающих роликов настраивается механическим путем через пружинный механизм. Благодаря этому возможна работа станка в неотапливаемых помещениях.
ПЕРВЫЙ ПОДАЮЩИЙ РОЛИК
Для обеспечения подачи первой заготовки в зону обработки первый ролик имеет возможность регулировки по высоте Безопасность-ПРЕДОХРАНИТЕЛЬ
На входе в рабочую зону расположен специальный датчик. В случае подачи заготовок с очень большим припуском станок отключается.
НОРМЫ БЕЗОПАСНОСТИ
Защитный кожух невозможно открыть при работающем станке благодаря электромеханическому замку.
ТРАНСПОРТИРОВКА И ПОГРУЗКА
Станок оснащен точками крепления троса для погрузки и перемещения станка.
Аспирация- УДАЛЕНИЕ СТРУЖКИ
Диаметр воронок для подвода воздуховодов системы аспирации 120 мм и 145 мм.
