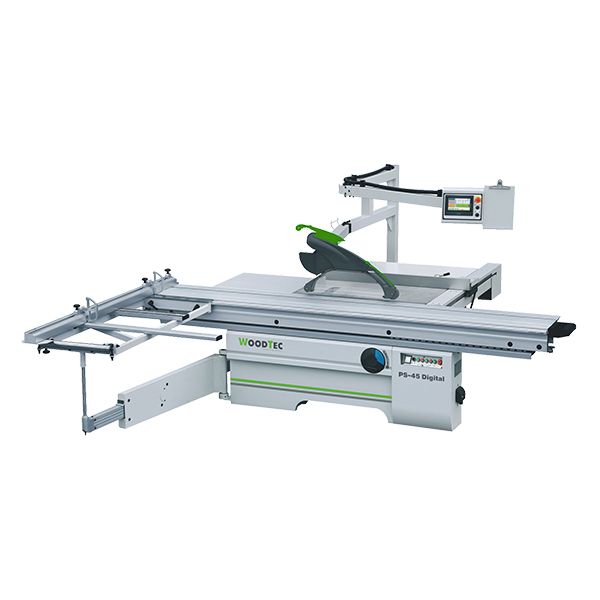

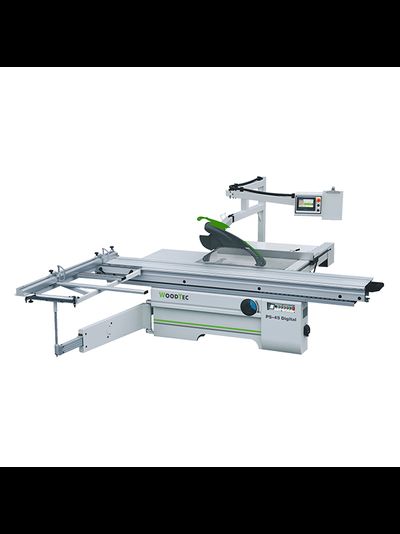

:format(webp):no_upscale()/d0137f103df3d52.ru.s.siteapi.org/catalog/images/56c3f2d1c438aa527265f28e642bc527 "Форматно-раскроечный станок WoodTec PS 45 Digital, от")
Конструктивные особенности
 |
Станина Основой всех узлов и элементов станка является массивная станина, которая гарантирует отсутствие вибраций и обеспечивает стабильную работу и огромный ресурс станка. Станина станка сварная, имеет жесткую пространственную конструкцию, а также обладает значительной массой. Станина проходит процесс отжига для снятия внутренних напряжений в сварных швах. |
 |
Способ крепления каретки Широкие базовые поверхности станины, обработанные на портальном обрабатывающем центре, позволяют легко установить на них каретку. Данная конструкция не требует регулировки относительно основного стола, а также, облегчает монтаж и не требует дополнительных регулировок в дальнейшем. |
  |
Пильный узел Пильный узел литой, обладает прекрасными виброгасящими свойствами, обеспечивая идеальное качество распила и долговечность подшипников. Станок оснащен раздельными приводами на основную и подрезную пилы с возможностью смены частоты вращения вала основной пилы. Электрорегулировка вылета пилы Подъем и опускание основной пилы осуществляется непосредственно с пульта управления станком при помощи электромотора, это обеспечивает оператору удобство работы и сокращает время настройки станка.  |
 |
Роликовая каретка Роликовая каретка с цилиндрическими направляющими действует по принципу «вагонной тележки», обеспечивая, помимо, точности и качества распила, долговечность работы. Практика основных производителей показывает, что на сегодняшний день такой тип каретки наиболее надежен, долговечен и практически не требует технического обслуживания.  |
 |
Централизованная система смазки Позволяет оперативно обслуживать станок, не прибегая к его остановке и частичной разборке |
  |
Конструкция форматного стола Усиленная конструкция форматного стола на каретке позволяет надежно базировать крупногабаритные детали, что дает высочайшее качество и геометрию распила. Откидные упоры, расположенные на поперечной линейке с оптическими линзами, позволяют быстро и точно настроить станок на необходимый размер. При необходимости поперечный упор может быть развернут на угол от 0° до 45° для пиления под углом, отличным от прямого. Опционально можно заказать один из упоров с электронным цифровым дисплеем указания размера. (Стоимость – 300 USD/шт.)  |
 |
Защитный кожух пилы Защитный кожух пилы с роликами качения по заготовке легко регулируется по высоте, обеспечивая качественное пылеудаление, а также защиту оператора. Такая конструкция позволяет исключить из раскроя расклинивающий нож без снятия защитного кожуха. |
  |
Управление параллельным упором Дисплей Touch-Screen от одного из ведущих производителей электроники и систем управления позволяет управлять настройкой ширины раскроя с пульта, который эргономично расположен на уровне глаз оператора. Такое решение позволяет увеличить производительность станка за счет того, что нет необходимости оператору каждый раз при выставлении размера переходить к оптической линзе за каретку. Управление продольным упором осуществляется через ЧПУ контроллер. Сам упор перемещается посредством сервомотора по высокоточной шарико-винтовой паре. |
 |
Электрошкаф Все основные электрокомпоненты станка находятся в отдельном пылезащищенном шкафу, позволяя станку работать стабильно и без сбоев. |
Краткие характеристики
| Модель | Woodtec PS 45 Digital |
| Длина подвижного стола, мм | 3200 |
| Ход подвижного стола, мм | 3200 |
| Наибольший диаметр пилы, мм | 300 (350) |
| Высота пропила, мм | 90 (100) |
| Диаметр подрезного полотна, мм | 120 |
| Диаметр шпинделя пилы, мм | 30 |
| Диаметр шпинделя подрезного полотна, мм | 20 |
| Наклон пильного узла | 45 - 90 |
| Двигатель (HP), кВт | 7,5 (5,5) |
| Двигатель подрезного устройства (HP), кВт | 1 (0,75) |
| Скорость пилы, об/мин | 4200 / 5600 |
| Скорость подрезного полотна, об/мин | 8500 |
| Диаметр патрубка стружкоприемника пильного узла / Ограждения основной пилы, мм | 100 / 60 |
| Общая установленная мощность, кВт | 6,25 |
Габаритные размеры:
| Длина, мм | 3350 |
| Ширина, мм | 3400 |
| Высота, мм | 1510 |
| Вес, кг | 1050 |
|
Вес
|
1050 кг |
|
Длина каретки
|
3200 мм |
|
Мощность двигателей
|
5,5 + 0,75 кВт |
|
