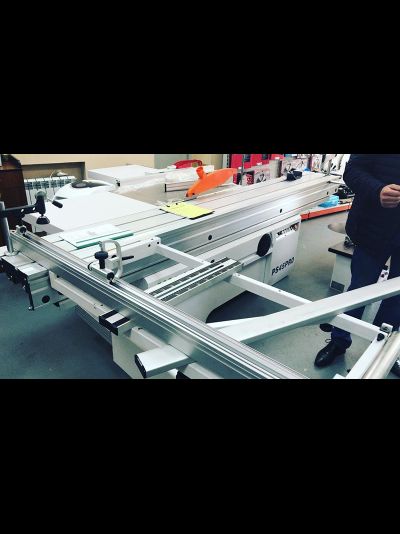

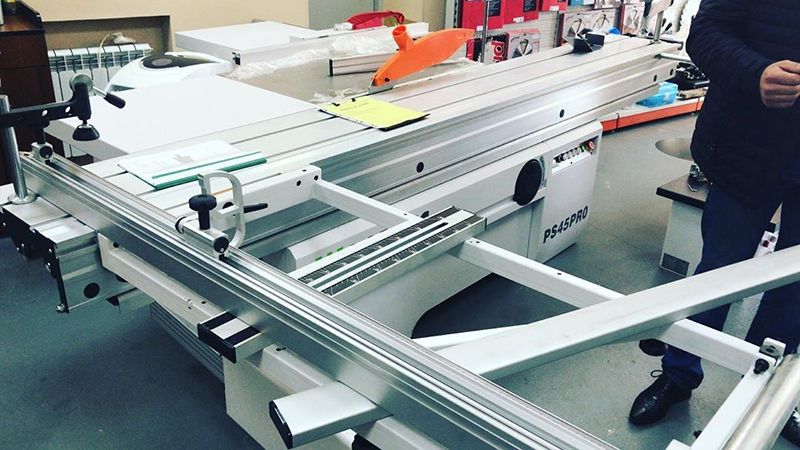

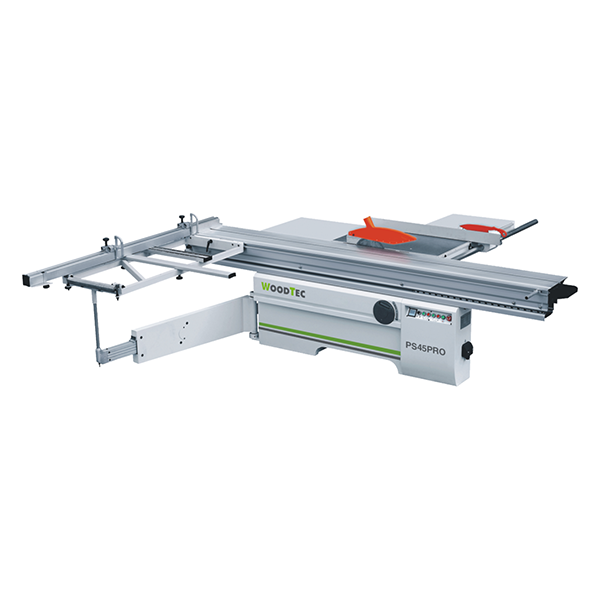

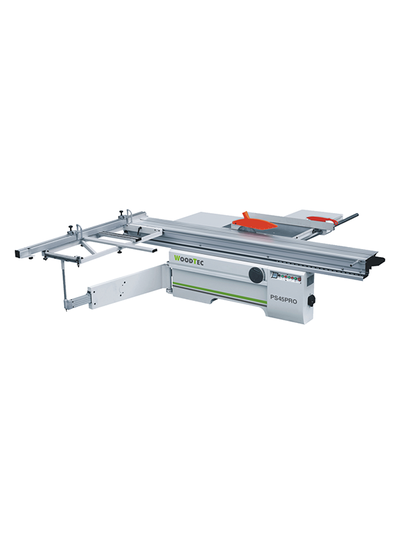

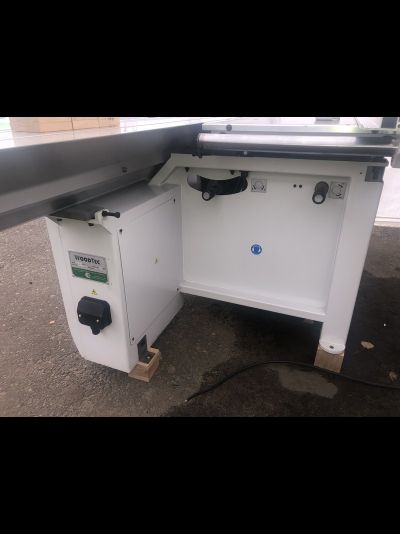

Форматно-раскроечный станок WoodTec PS 45 PRO, от

Форматно-раскроечный станок WoodTec PS 45 PRO, от
  • Описание

    Конструктивные особенности

    СПОСОБ КРЕПЛЕНИЯ КАРЕТКИ

    Широкие базовые поверхности станины, обработанные на портальном обрабатывающем центре, позволяют легко установить на них каретку. Данная конструкция не требует регулировки относительно основного стола, а также, облегчает монтаж и не требует дополнительных регулировок в дальнейшем.
    ПИЛЬНЫЙ УЗЕЛ

    Пильный узел литой, обладает прекрасными виброгасящими свойствами, обеспечивая идеальное качество распила и долговечность подшипников.
    Станок оснащен раздельными приводами на основную и подрезную пилы с возможностью смены частоты вращения вала основной пилы.

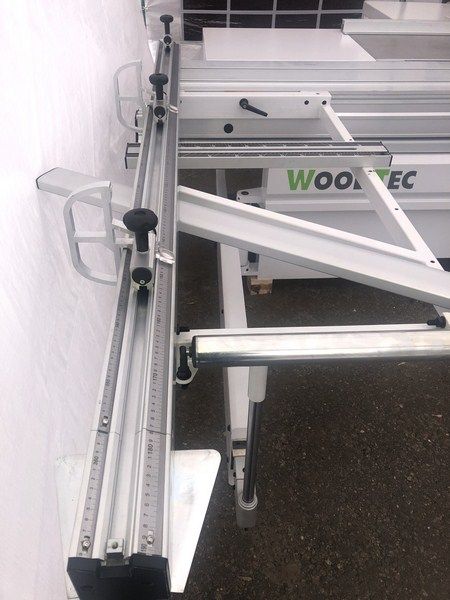

    РОЛИКОВАЯ КАРЕТКА

    Роликовая каретка с цилиндрическими направляющими действует по принципу «вагонной тележки», обеспечивая, помимо, точности и качества распила, долговечность работы.
    Практика основных производителей показывает, что на сегодняшний день такой тип каретки наиболее надежен, долговечен и практически не требует технического обслуживания.
    ЭЛЕКТРОРЕГУЛИРОВКА ВЫЛЕТА ОСНОВНОЙ ПИЛЫ

    Подъем и опускание основной пилы осуществляется непосредственно с пульта управления станком при помощи электромотора, это обеспечивает оператору удобство работы и сокращает время настройки станка.

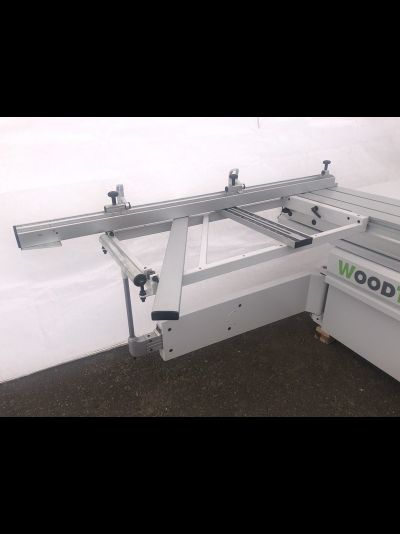

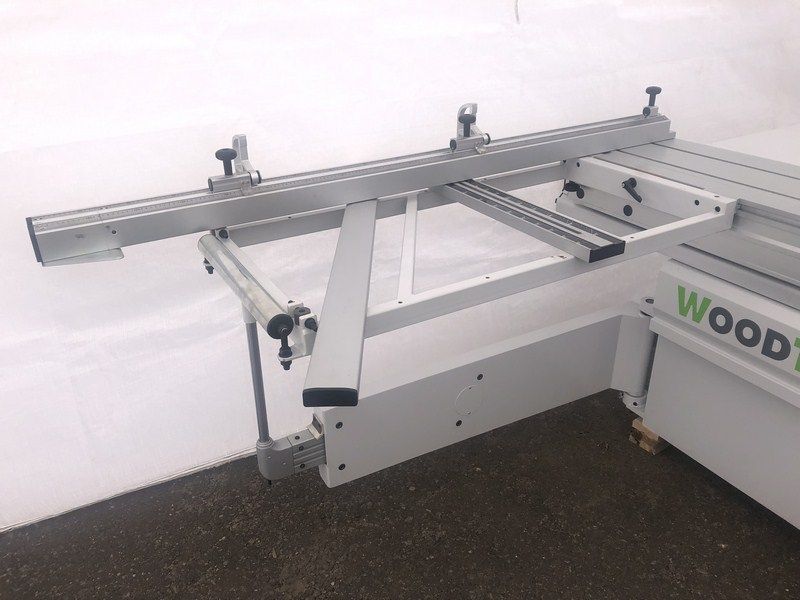

    КОНСТРУКЦИЯ ФОРМАТНОГО СТОЛА

    Усиленная конструкция форматного стола на каретке позволяет надежно базировать крупногабаритные детали, что дает высочайшее качество и геометрию распила.

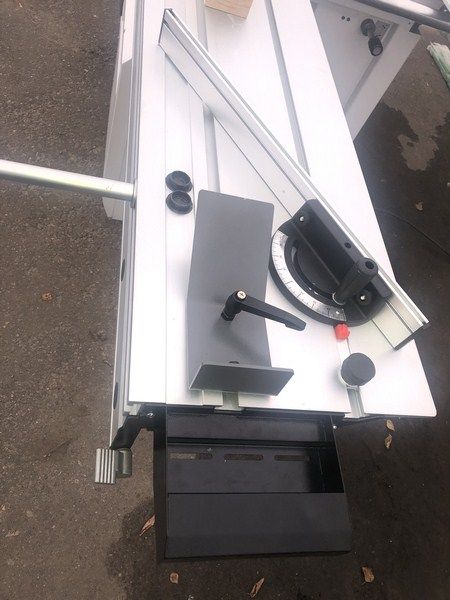

    УПОР ДЛЯ КОСЫХ РЕЗОВ

    В стандартную комплектацию станка включен упор, устанавливаемый на каретку, который обеспечивает максимальное удобство и точность косых резов при раскрое.

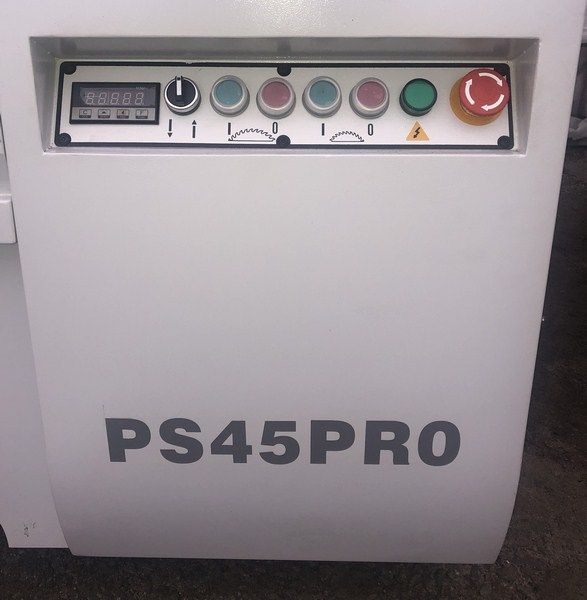

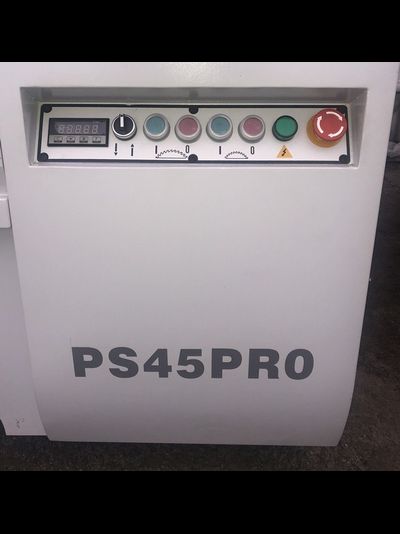

    ПУЛЬТ УПРАВЛЕНИЯ

    Практичный пульт управления позволяет быстро настраивать по высоте основную пилу. Также пульт оснащен аварийной кнопкой, что в экстренной ситуации просто необходимо для мгновенного выключения станка


    Краткие характеристики

    Длина подвижного стола, мм 3200
    Ход подвижного стола, мм 3200
    Угол наклона пилы 0° - 45°
    Наибольший диаметр пилы, мм 350
    Высота пропила, мм 90
    Диаметр подрезного полотна, мм 120
    Диаметр шпинделя пилы, мм 30
    Диаметр шпинделя подрезного полотна, мм 20
    Размеры рабочего стола, мм 1200 x 650
    Расстояние (наибольшее) между пилой и боковой базовой линейкой, мм 1300
    Двигатель (HP), кВт 7,5 (5,5)
    Двигатель подрезного устройства (HP), кВт 1 (0,75)
    Скорость пилы, об/мин 4200 / 5600
    Скорость подрезного полотна, об/мин 8500

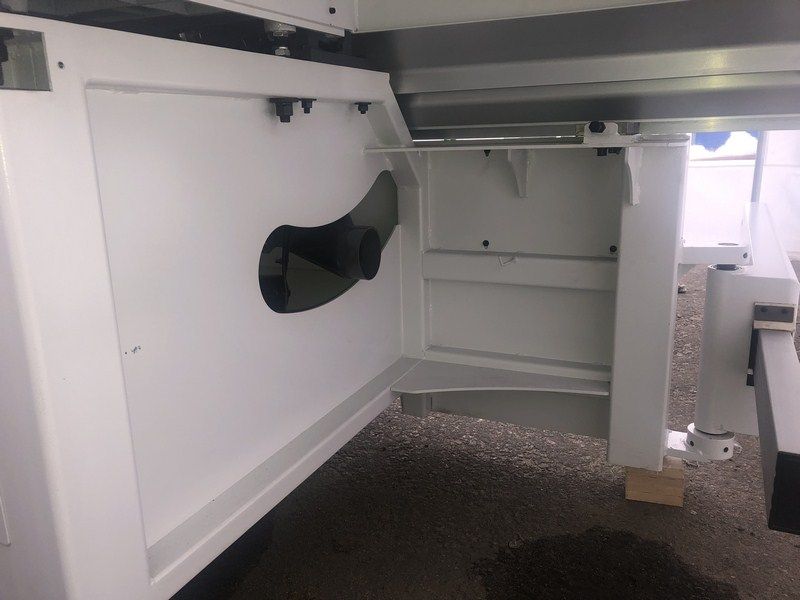

    Диаметр патрубка стружкоприемника пильного узла / Ограждения основной пилы, мм 100 / 60
    Общая установленная мощность, кВт 6,25

    Габаритные размеры:

    Длина, мм 1970
    Ширина, мм 1020
    Высота, мм 1020
    Вес, кг 890


  • Характеристики

    Вес
    890 кг
    Длина каретки
    3200 мм
    Мощность двигателей
    5,5 + 0,75 кВт
    Единица измерения
    шт
