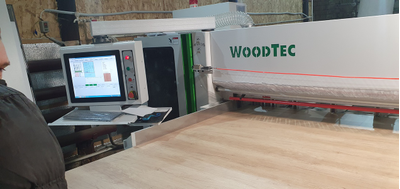

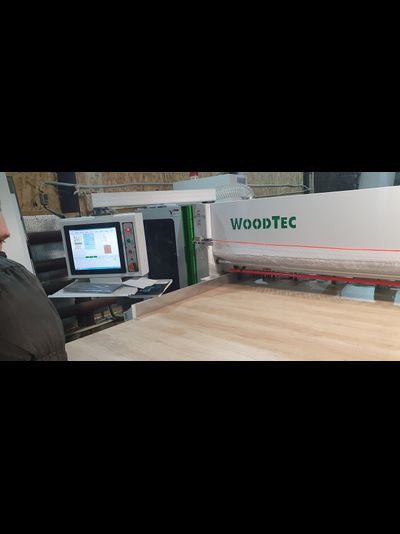

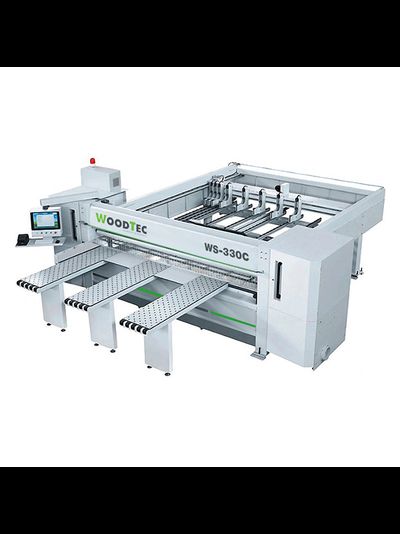

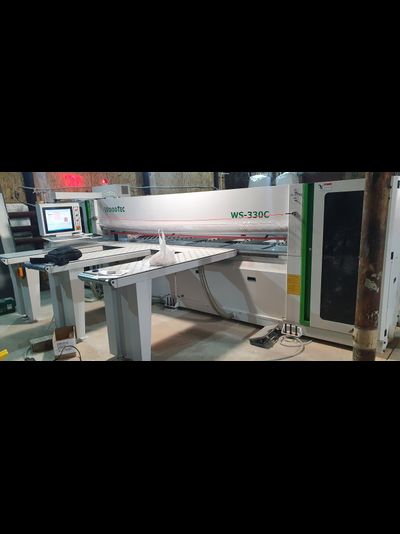

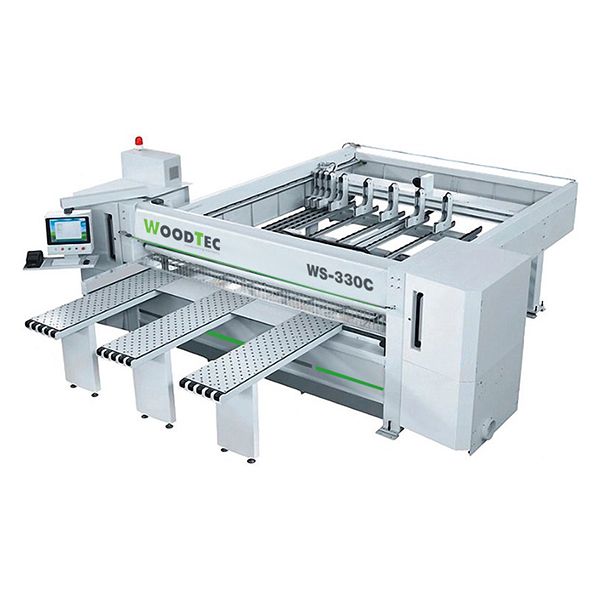

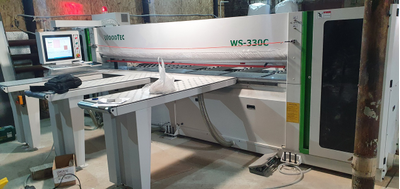

Форматно-раскроечный центр с ЧПУ WoodTec WS-330C, от
-
Описание
Конструктивные особенности
Станина
Станина станка спроектирована с использованием современного программного обеспечения для учета всех нагрузок, возникающих во время работы станка.
Конструктив станины обладает 3-хкратным запасом прочности при использовании станка в многосменном режимеСтолы с воздушным поддувом
Передняя часть станка оснащена загрузочными столами. В комплектациях используются столы роликами для перемещения листов. Установлены столы с воздушным поддувом. Столы предназначены для загрузки плит ДСтП и выгрузки деталей и срезков, а так же для разворота пакета ДСП из продольного в поперечное положение по отношению к рабочей области станка.Пильный узел
На литой чугунной платформе, которая установлена в стальной толстостенной сварной раме. Пильный узел имеет большую массу для более стабильной работы.
Перемещение пильной каретки
Узел перемещается по двум стальным круглым направляющим с помощью серводвигателя и передачи шестерня - рейка. Такая схема гарантирует максимальную скорость холостого хода, плавность подачи каретки при рабочем ходе и стабильность качества раскроя.Программный толкатель и захваты
Привод толкателя осуществляется с помощью серводвигателя через передачу шестерня – рейка. При этом в станке реализована система защиты от перекоса балки программного толкателя.
Захваты спроектированы таким образом, чтобы усилие на плитный материал воздействовало строго перпендикулярно поверхности плиты, тем самым исключая смещения заготовки во время срабатывания захвата.Боковой выравниватель
Позволяет точно позиционировать заготовки перед пилением. Конструкция выравнивателя не деформирует поверхность плитных материалов при прижиме.Система безопасности зоны распила
На станке установлены автоматические открывающиеся и закрывающиеся шторки, дополнительно уставлена балка, не позволяющая подать пакет выше, чем нормативно установленная толщина. Также балку можно использовать для экстренной остановки станкаСистема управления
Простой и удобный для оператора интерфейс позволяет создавать и редактировать карты раскроя непосредственно на станке, а также, выгружать их из сторонних оптимизаторов, таких как Базис – Мебельщик.
Все основные электронные компоненты находятся в отдельном пылезащищенном шкафу с системой принудительной вентиляции. Сам электрошкаф интегрирован в станину с удобным для оператора доступом.Блок подготовки воздуха
С помощью которого регулируется общее давление в пневмосистеме, а также первичная фильтрация подаваемого в станок воздуха.
Краткие характеристикиНаибольшая длина пропила, мм 3250 Наибольшая ширина пропила, мм 2680 Минимальный размер детали, мм 70 x 70 Вылет основной пилы, мм 95 Подача, м/мин 5 - 100 Холостой ход, м/мин 100 Скорость хода толкателя, м/мин до 100 Мощность привода основной пилы, кВт 15 Частота вращения основной пилы, об/мин 4700 Мощность привода подрезной пилы, кВт 2,2 Частота вращения подрезной пилы, об/мин 6700 Параметры основной пилы, мм 450 x 75 Параметры подрезной пилы, мм 160 x 45 Диаметры аспирационных отверстий, мм 1 x 125; 2 x 100 Потребления сжатого воздуха, л/мин 150 Установленная мощность, кВт 22 Транспортные габариты:
Длина, мм 5400 / 4600 Ширина, мм 1350 / 920 Высота, мм 1900 / 1000 Габаритные размеры:
Длина, мм 6500 Ширина, мм 5500 Высота, мм 1900 Вес, кг 5500 -
Характеристики
Вес4500 кгДлина пропила3250 ммУстановленная мощность22 кВтЕдиница измеренияшт
Конструктивные особенности
![]() |
Станина Станина станка спроектирована с использованием современного программного обеспечения для учета всех нагрузок, возникающих во время работы станка. Конструктив станины обладает 3-хкратным запасом прочности при использовании станка в многосменном режиме |
![]() |
Столы с воздушным поддувом Передняя часть станка оснащена загрузочными столами. В комплектациях используются столы роликами для перемещения листов. Установлены столы с воздушным поддувом. Столы предназначены для загрузки плит ДСтП и выгрузки деталей и срезков, а так же для разворота пакета ДСП из продольного в поперечное положение по отношению к рабочей области станка. |
![]() |
Пильный узел На литой чугунной платформе, которая установлена в стальной толстостенной сварной раме. Пильный узел имеет большую массу для более стабильной работы. Перемещение пильной каретки Узел перемещается по двум стальным круглым направляющим с помощью серводвигателя и передачи шестерня - рейка. Такая схема гарантирует максимальную скорость холостого хода, плавность подачи каретки при рабочем ходе и стабильность качества раскроя. |
![]() |
Программный толкатель и захваты Привод толкателя осуществляется с помощью серводвигателя через передачу шестерня – рейка. При этом в станке реализована система защиты от перекоса балки программного толкателя. Захваты спроектированы таким образом, чтобы усилие на плитный материал воздействовало строго перпендикулярно поверхности плиты, тем самым исключая смещения заготовки во время срабатывания захвата. |
![]() |
Боковой выравниватель Позволяет точно позиционировать заготовки перед пилением. Конструкция выравнивателя не деформирует поверхность плитных материалов при прижиме. |
![]() |
Система безопасности зоны распила На станке установлены автоматические открывающиеся и закрывающиеся шторки, дополнительно уставлена балка, не позволяющая подать пакет выше, чем нормативно установленная толщина. Также балку можно использовать для экстренной остановки станка |
![]() |
Система управления Простой и удобный для оператора интерфейс позволяет создавать и редактировать карты раскроя непосредственно на станке, а также, выгружать их из сторонних оптимизаторов, таких как Базис – Мебельщик. ![]() Все основные электронные компоненты находятся в отдельном пылезащищенном шкафу с системой принудительной вентиляции. Сам электрошкаф интегрирован в станину с удобным для оператора доступом. |
![]() |
Блок подготовки воздуха С помощью которого регулируется общее давление в пневмосистеме, а также первичная фильтрация подаваемого в станок воздуха. |
Краткие характеристики
Наибольшая длина пропила, мм | 3250 |
Наибольшая ширина пропила, мм | 2680 |
Минимальный размер детали, мм | 70 x 70 |
Вылет основной пилы, мм | 95 |
Подача, м/мин | 5 - 100 |
Холостой ход, м/мин | 100 |
Скорость хода толкателя, м/мин | до 100 |
Мощность привода основной пилы, кВт | 15 |
Частота вращения основной пилы, об/мин | 4700 |
Мощность привода подрезной пилы, кВт | 2,2 |
Частота вращения подрезной пилы, об/мин | 6700 |
Параметры основной пилы, мм | 450 x 75 |
Параметры подрезной пилы, мм | 160 x 45 |
Диаметры аспирационных отверстий, мм | 1 x 125; 2 x 100 |
Потребления сжатого воздуха, л/мин | 150 |
Установленная мощность, кВт | 22 |
Транспортные габариты:
Длина, мм | 5400 / 4600 |
Ширина, мм | 1350 / 920 |
Высота, мм | 1900 / 1000 |
Габаритные размеры:
Длина, мм | 6500 |
Ширина, мм | 5500 |
Высота, мм | 1900 |
Вес, кг | 5500 |
Вес
4500 кг
Длина пропила
3250 мм
Установленная мощность
22 кВт
Единица измерения
шт
