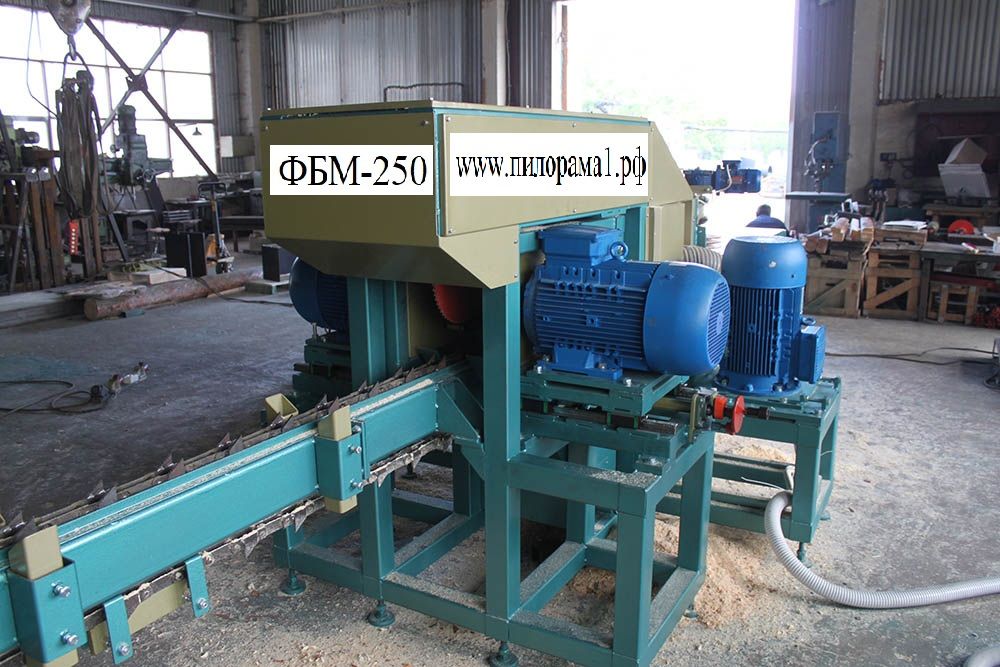

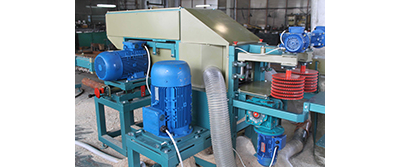

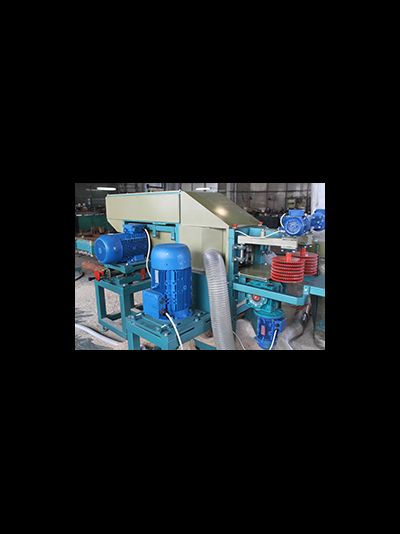

ФРЕЗЕРНО-БРУСУЮЩИЙ СТАНОК «ФБМ-250», от

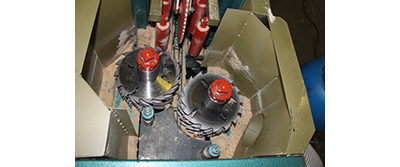

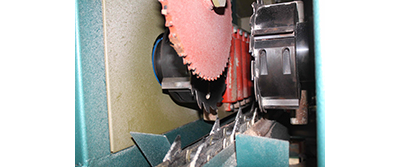

 Фрезерно-брусующий блок состоит из двух электродвигателей мощностью 15 кВт каждый, смонтированных на линейных направляющих. На валах двигателей установлены комбинированные фрезы, включающие в себя барабан с бланкетными ножами и дисковую пилу. Конструкция фрез позволяет фиксировать их на валу двигателя в заданном положении, что обеспечивает изначально симметричное положение фрез относительно оси конвейера.

Установка фрез на заданный размер бруса (лафета) производится оператором вручную вращением маховичка винтового механизма за несколько секунд. Фактическое расстояние между фрезами отображается на цифровом индикаторе с точностью 0,1 мм в диапазоне от 60 до 220 мм. (В базовой комплектации от 60 – 160 мм).

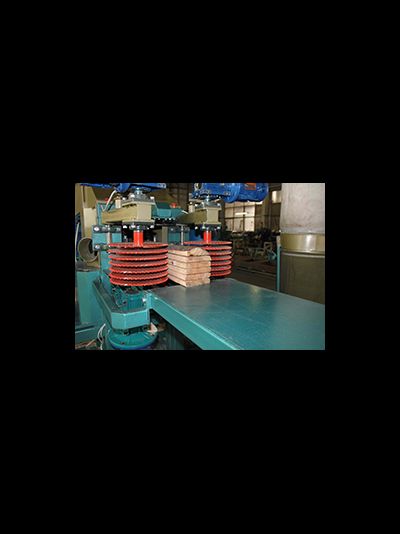

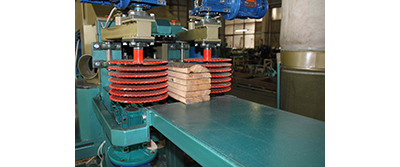

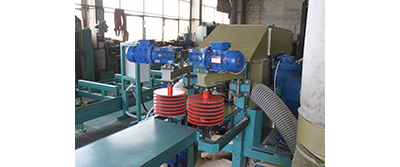

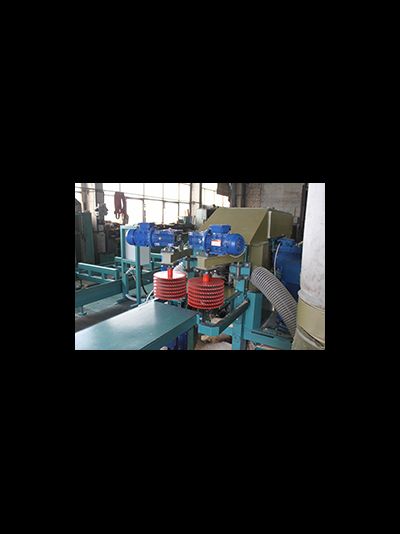

 Многопильный блок двухвальный с вертикальным расположением валов. На каждом валу может быть установлено 6-8 пил в зависимости от толщины лафета. На выходе из блока установлены расклинивающие ножи, нижний из которых отделяет горбыль и обеспечивает подачу распиленного материала на приемный стол плоской поверхностью подгорбыльной доски. В базовой комплектации в многопильном блоке установлены два электродвигателя мощностью по 15 кВт каждый и пилы диаметром 250 мм, что позволяет распиливать лафет толщиной до 160 мм. Конструктивные особенности многопильного блока позволяют устанавливать двигатели большей мощности – до 37,5 кВт и пилы диаметром до 350 мм, что позволяет распиливать лафеты толщиной до 220 мм.

Подающий конвейер станка составной. К основному конвейеру, расположенному внутри станины, пристыковывается загрузочный элемент конвейера длиной до 6,25 м. Подача сырья осуществляется тяговой цепью с приваренными к ней зацепами.

Блок приводных рябух обеспечивает принудительную подачу распиленного материала на приемный стол станка.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ФРЕЗЕРНО-БРУСУЮЩЕГО СТАНКА «ФБМ-250»:

∗ при установке пил и двигателей соответствующего диаметра и мощности.
