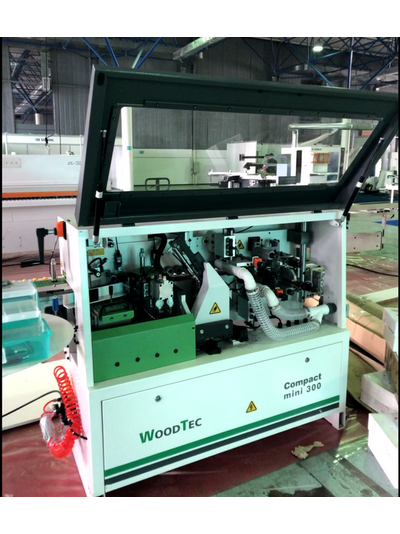

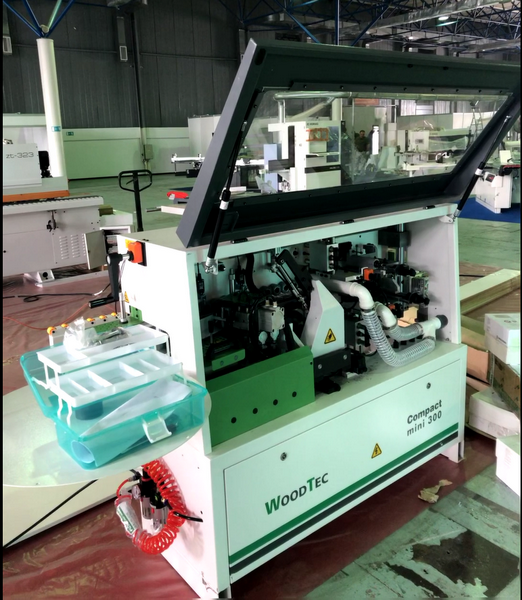

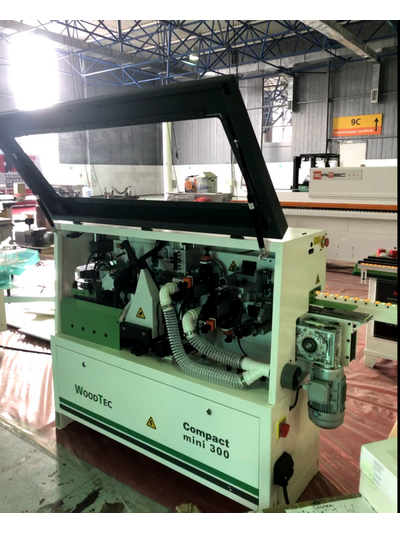

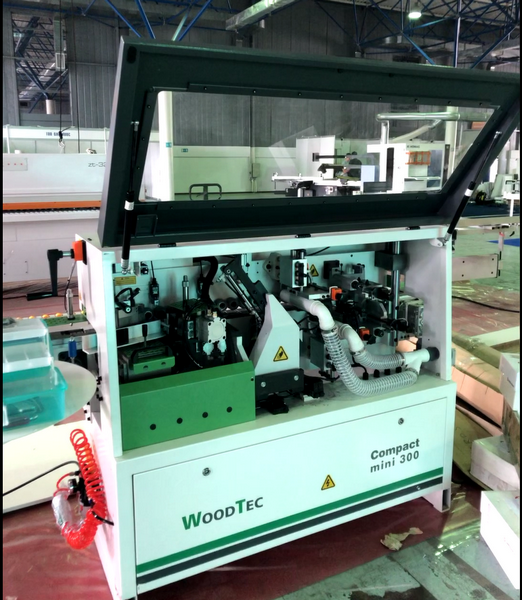

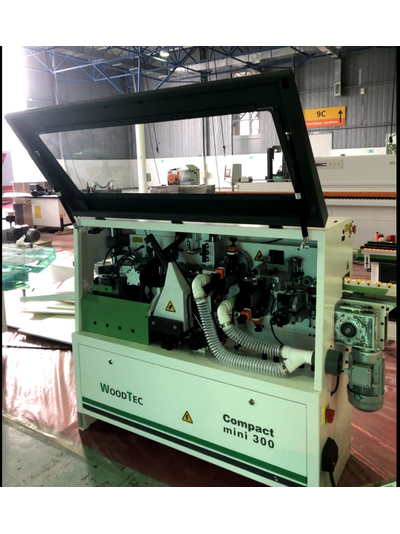

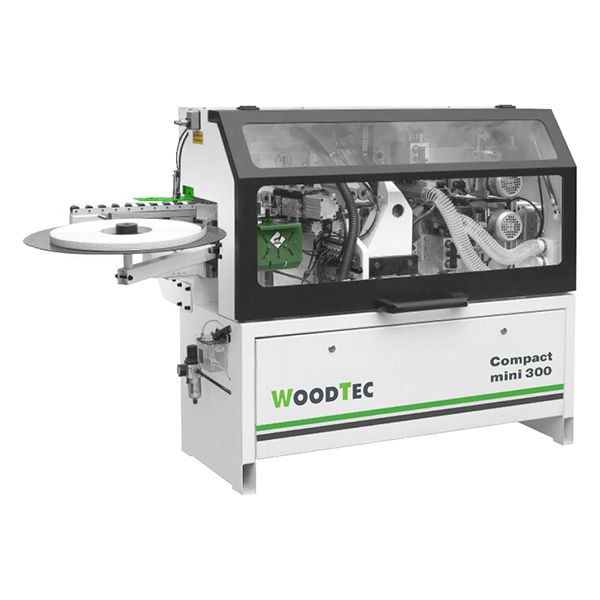

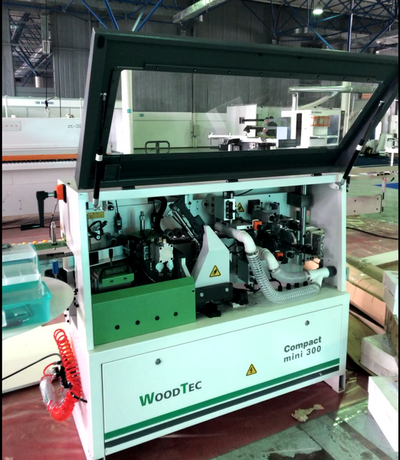

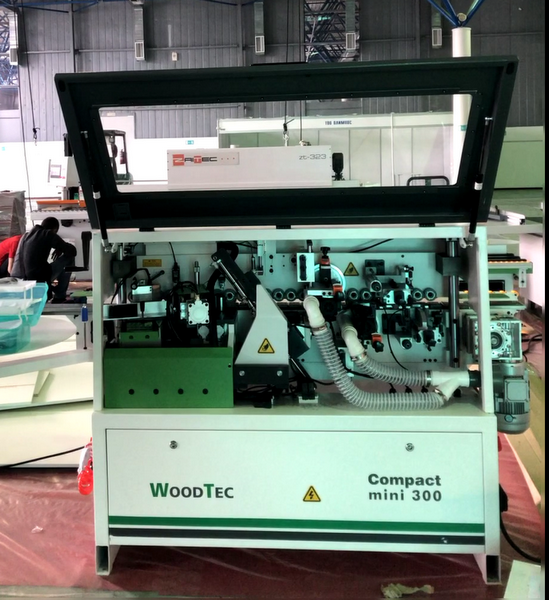

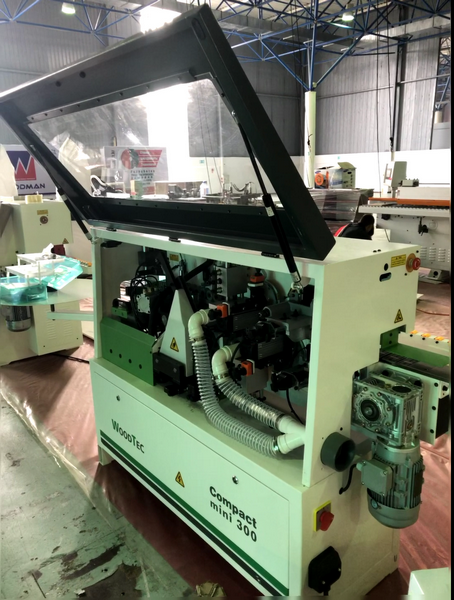

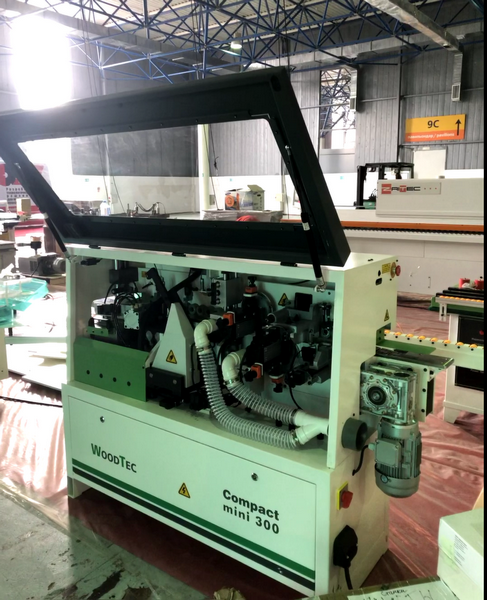

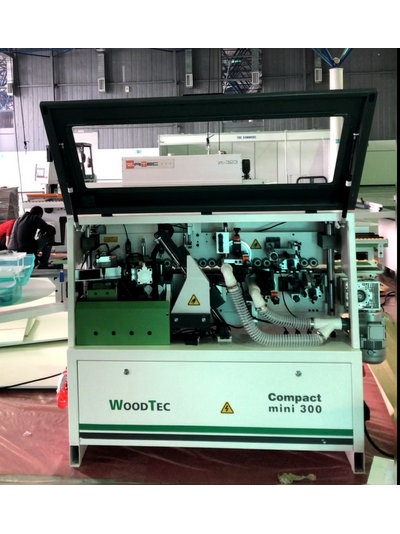

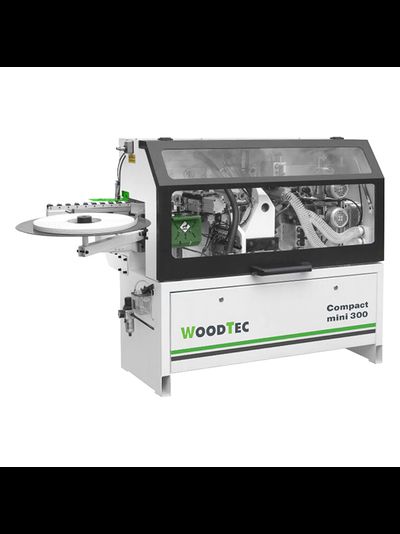

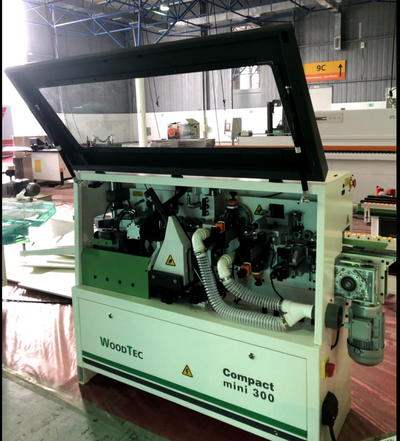

1. Подача кромки | 2. Клеевой узел | 3. Гильотина | |
![]() |
![]() |
![]() |
|
4. Пресс группа | 5. Узел торцовки | 6. Фрезерование свесов | 7. Узел радиусной циклевки |
![]() |
![]() |
![]() |
![]() |
![]() |

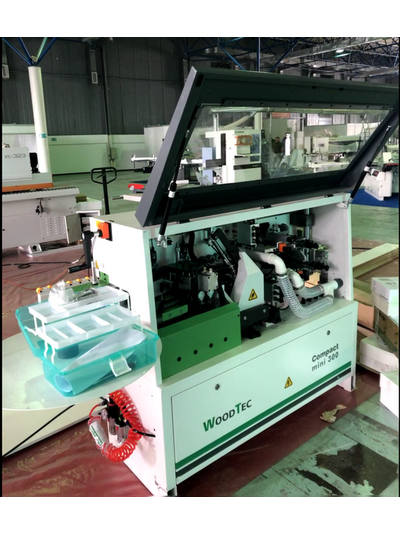

КЛЕЕВОЙ УЗЕЛ Клеевой бачок 1,5 л. и имеет нижнее расположение относительно клеенаносящего вала.
|
![]() |
ТОРЦОВОЧНЫЙ АГРЕГАТ Промышленный двигатель(12 000 об/мин), 0,22 кВтПила перемещается по одной призматической направляющей. Данная система зарекомендовала себя, как надежная и стабильная, в течение всего срока эксплуатации. Отличительные особенности:
|
![]() |
УЗЕЛ ФРЕЗЕРНЫЙ СНЯТИЯ СВЕСОВ Два промышленных двигателя (12 000 об/мин), 2 х 0,37 кВт.Мощность двигателей 0,37 кВт позволяет фрезеровать кромку с припуском на сторону 2 мм. Вертикальные копиры круглые большого диаметра:
|
![]() |
УЗЕЛ РАДИУСНОЙ ЦИКЛИ Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла. Оснащен эффективной системой аспирации с накопительным ящиком для стружки. Вся стружка собирается в ящике это исключает её попадание под копировальные кольца. С помощью вертикальных и горизонтальных круглых копиров обеспечивается точное отслеживание профиля детали. |
![]() |
ПАНЕЛЬ УПРАВЛЕНИЯ Экран дисплея отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка. |
![]() |
НАСТРОЙКА НА ТОЛЩИНУ ДЕТАЛИ С помощью рукоятки с цифровым счетчиком производится настройка на толщину детали. |
![]() |

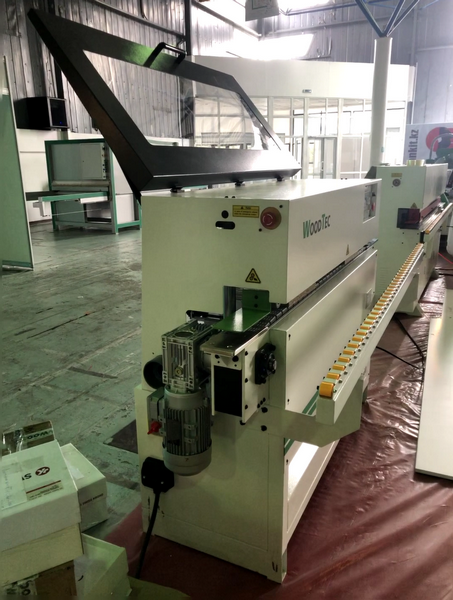

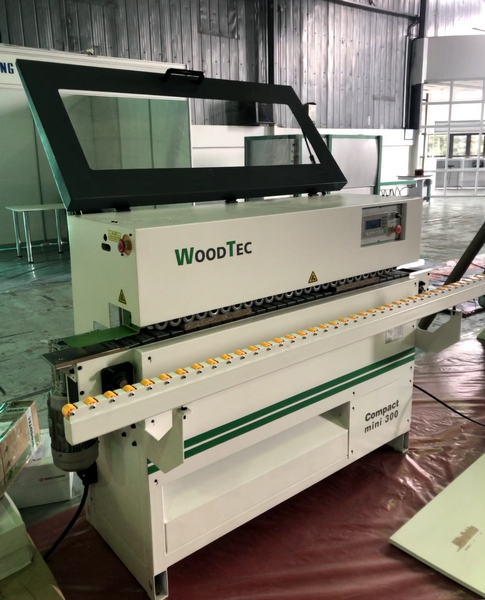

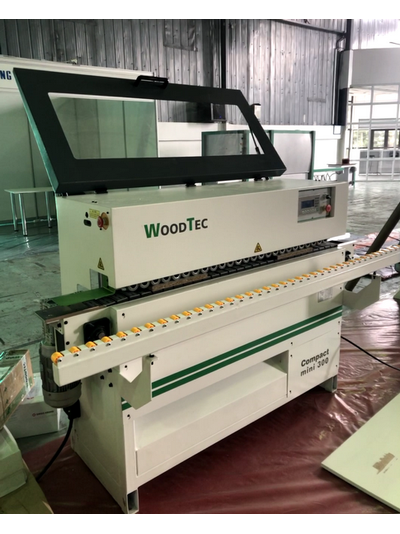

КОНВЕЙЕР Долговечная и надежная конструкция. Точное перемещение башмаков за счет полукруглой направляющей прошедшей специальную термообработку с помощью цепи. |
![]() |
ПНЕВМОШТОК Предназначен для ограничения преждевременной подачи заготовки в зону обработки. |
Краткие характеристики
Толщина кромочного материала, мм | 0,4 - 3 |
Толщина детали, мин/макс, мм | 12 - 50 |
Размеры обрабатываемой детали (мин.) - длина x ширина, мм | 120 x 80 |
Скорость подачи, м/мин | 10 |
Мощность двигателя чистовой торцовки (1 шт.), кВт | 0,22 |
Обороты пил, об/мин | 12 000 |
Мощность двигателей фрезерного узла (2 шт.), кВт | 2 х 0,37 |
Обороты, об/мин | 12 000 |
Общая мощность, кВт | 3,7 |
Питающее напряжение, В | 380 |
Давление сжатого воздуха, бар | 6,0 |
Габаритные размеры
Длина, мм | 1980 |
Ширина, мм | 650 |
Высота, мм | 1220 |
Вес, кг | 520 |
Вес
|
520 кг |
Общая мощность
|
3,7 кВт |
Скорость подачи
|
10 м/мин |
Единица измерения
|
шт |
