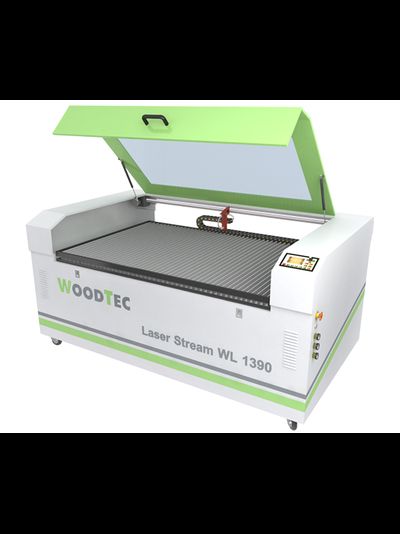

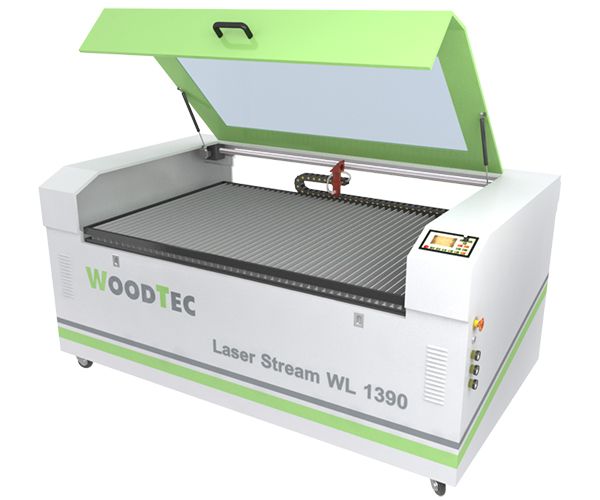

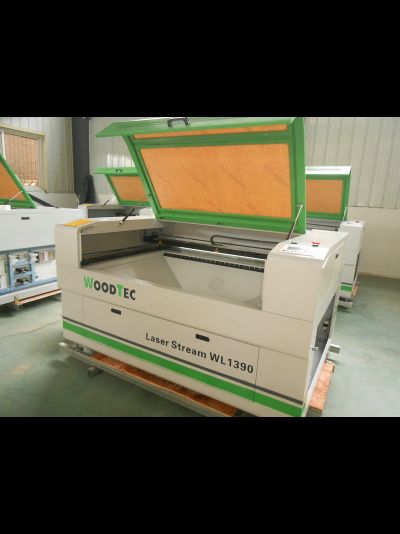

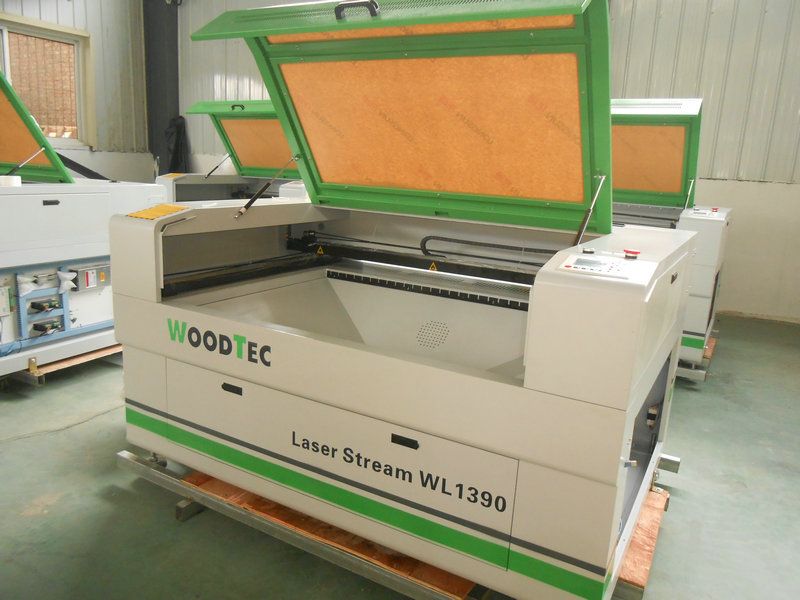

Лазерно-гравировальный станок с ЧПУ WoodTec LaserStream WL 1390 предназначен для лазерной обработки различных материалов. Обработка материалов производится методом резки и гравировки по плоскости.

ВИДЫ ОБРАБАТЫВАЕМЫХ МАТЕРИАЛОВ:

Основное использование в обработке дерева, фанеры. Пластики: акрил, оргстекло, полистирол, ПЭТ. Ткани: натуральные, полусинтетические, синтетические, стеклоткани, фетр. А также резины, картона и бумаги и пр. Расширением сферы применения этих станков является возможность гравировки на камне, стекле и любой керамики.

Лазерно-гравировальный станок с ЧПУ WoodTec LaserStream WL 1390 предназначен для лазерной обработки различных материалов. Обработка материалов производится методом резки и гравировки по плоскости.

ВИДЫ ОБРАБАТЫВАЕМЫХ МАТЕРИАЛОВ:

Основное использование в обработке дерева, фанеры. Пластики: акрил, оргстекло, полистирол, ПЭТ. Ткани: натуральные, полусинтетические, синтетические, стеклоткани, фетр. А также резины, картона и бумаги и пр. Расширением сферы применения этих станков является возможность гравировки на камне, стекле и любой керамики.

  • Описание

    Технические характеристики лазерно-гравировального станка с ЧПУ WoodTec LaserStream WL 1390:

    Размеры рабочего стола, мм 1300 х 900
    Тип передачи по осям Ременная

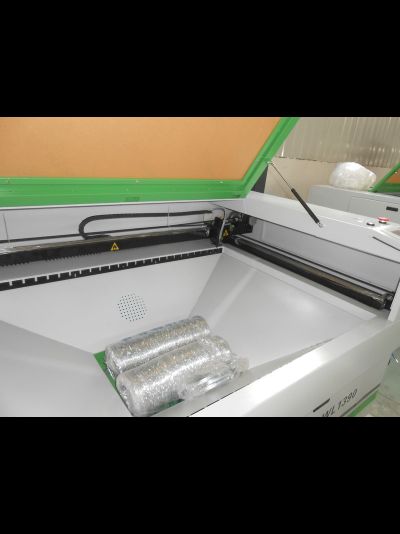

    Тип рабочего стола Реечный
    Тип электродвигателей перемещения Шаговые
    Максимальная толщина резки, мм До 15 мм (Оргстекло)
    Скорость резки, мм/мин 0-960
    Скорость гравировки, мм/мин 0-1000
    Тип лазерной трубки CO2 герметичная лазерная трубка с водяным охлаждением
    Мощность лазерной рубки, Вт 60 / 80 / 100 / 130 / 180
    Тип охлаждения трубки Жидкостное
    Точность позиционирования, мм ≤ ± 0,01
    Напряжение, В 220
    Частота тока, Гц 50
    Общая установленная мощность, кВт 1
    Габаритные размеры станка в упаковке, м 2,2 х 1,6 х 1,2
    Масса станка (брутто), кг 400

    ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

    Изделия из древесных материалов:


    Маркетри:

    Изделия из пластика:

    Гравировка на стекле:

    Гравировка на камне:

    Гравировка на металле:


    КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

    ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ «PMI»
    За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала и высокооборотного шпинделя по оси Y. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.


    ПРИВОДНЫЕ РЕМНИ
    В конструкции станка для перемещения портала и лазерного сопла используются долговечные приводные ремни CNFULO. Они обеспечивают высокие скоростные характеристики при высокой точности.




    ЛАЗЕРНАЯ ТРУБКА
    На станке WL-1390 используется лазерная трубка производства компании YONG LI мощностью 60 Ватт или более мощные трубки производства компании RECI. Компания по производству лазерных трубок RECI расположена в Пекине, является интегрированным ново-высокотехнологичным предприятием, специализирующимся по производству углекислотных лазерных трубок. Производственные линии оснащены современным высокотехнологичным сборочным оборудованием, что позволило отойти от традиционной, в Китае, ручной работы. Компания по праву входит в число мировых лидеров по производству лазерных трубок средней мощности.
    ВЫСОКОТОЧНЫЕ ШАГОВЫЕ ДВИГАТЕЛИ
    Для перемещения по всем осям в конструкции станка применены промышленные шаговые двигатели, точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции.
    МЕХАНИЗМ ПОДЪЕМА/ОПУСКАНИЯ СТОЛА
    На станок установлен механизм подъема и опускания стола нажатием кнопке на пульте управления. Данная опция очень полезна для гравировки на изделиях с большой толщиной, таких как шкатулки, бутылки, для установки оснастки для гравировки изделий, для установки поворотного механизма. ОПЦИЯ
    МАКСИМАЛЬНАЯ ДЛИННА ЗАГОТОВКИ

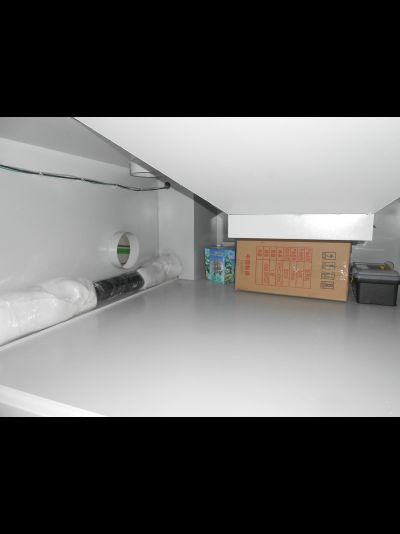

    Отверстие в задней крышке станка позволяет обрабатывать детали и материал большой длины. Осуществить данную обработку можно путем протягивания материала по реечному столу.

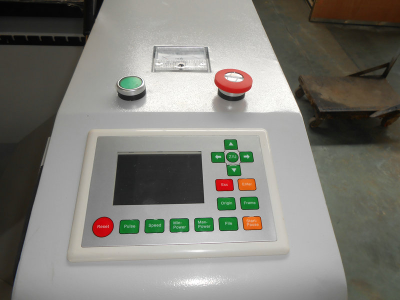

    Пульт управления RDL 6442G
    Современный, удобный пульт управления станком позволит реализовать большое количество задач, избежать ошибок и брака. Удобный дисплей позволит просматривать файлы, режимы, координаты, размеры зоны обработки.
    ВЫТЯЖНОЙ ВЕНТИЛЯТОР
    Обеспечивает удаление дыма и газов образовываемых во время резки материалов, которые могут создавать не только неприятный запах в помещении но и нанести вред легким человека находящимся рядом со станком.
    ВОЗДУШНЫЙ КОМПРЕССОР
    Служит для обдува линзы, предотвращая попадание дыма и копоти. Поток воздуха удаляет продукты горения из зоны обработки.
    ПРОГРАМНОЕ ОБЕСПЕЧЕНИЕ
    RDWorks современное ПО для работы на лазерных станках, позволяет быстро и удобно настраивать режимы резки и гравировки, Возможно установка как отдельного, так и макросом для графических программ. Совместимость с графическими программами и поддержка форматов CDR, AI, BMP, PLT, DXF, DWG (CorelDraw, Illusrator)
    СОТОВЫЙ СТОЛ
    Сотовый стол для лазерных станков. Используется для резки небольших деталей или мягких материалов (ткань, кожа, пленка). Детали и материал не проваливают на дно корпуса станка. ОПЦИЯ.
    СЕРВОДВИГАТЕЛИ
    Серводвигатели оборудованы энкодерами, которые постоянно передают реальную информацию о положении каретки лазера и исключают потерю координат. Серводвигатели благодаря обратной связи позволяют добиться высокой точности и скорости гравировки и резки. ОПЦИЯ.

    КОМПЛЕКТАЦИЯ:

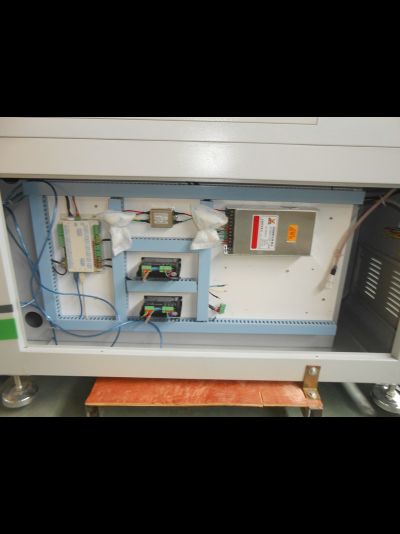

    Станок WoodTec LS 1390 – механическая часть (шаговые двигатели, платы управления, пульт управления с дисплеем) 1 шт.
    Вытяжной вентилятор для пылеулавливания 1 шт.
    Трубка лазерная СО2 40 / 60 / 80 / 100 Ватт + Блок высокого напряжения 1 шт.
    Воздушный насос 1 шт.
    Воздуховод 1 шт.
    Коммуникационный кабель 1 шт.
    Провод питания 1 шт.
    Программное обеспечение 1 шт.
    ЗИП 1 комп.

    Возможные опции:

    Сотовый стол
    Чиллер CW-3000
    Чиллер CW-5200

    * - В связи с возможной модернизацией оборудования просьба уточнять технические характеристики

    КРОМЕ ПРОДАЖИ НАДЕЖНОГО СТАНКА С ЧПУ МЫ ПОМОЖЕМ ВАМ В:


    • ОПЕРАТИВНОЙ ДОСТАВКЕ
    • ШЕФ-МОНТАЖЕ ДАННОГО ОБОРУДОВАНИЯ
    • ОБУЧЕНИИ РАБОТЫ ВАШЕГО ПЕРСОНАЛА
    • ГАРАНТИЙНОГО И ПОСТГАРАНТИЙНОГО ОБСЛУЖИВАНИЯ
