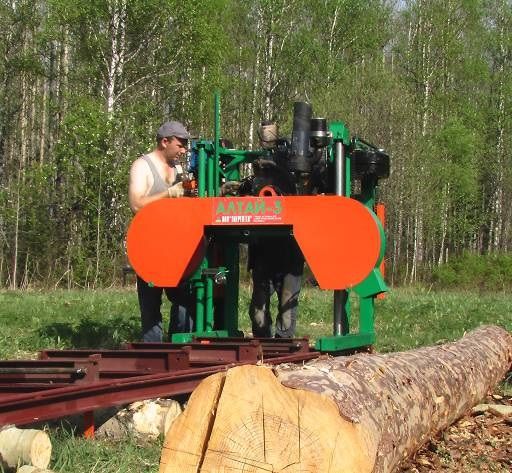

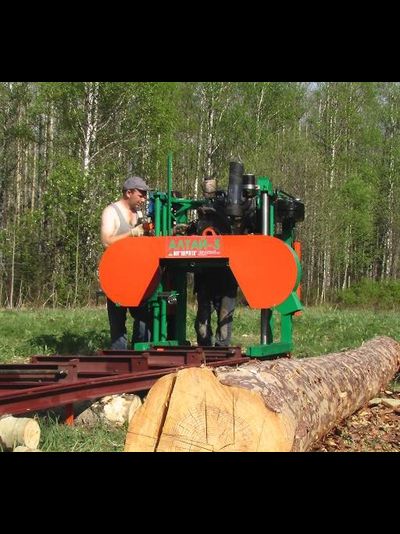

Ленточная пилорама Алтай-3(700) с дизельным двигателем

   Ленточная пилорама перемещается  вручную по рельсовым направляющим, вдоль неподвижно закрепленной заготовки.

   Распиловка производится ленточной пилой шириной 32...35 мм вращающейся на двух шкивах. Шкивы изготовлены точением без освобождений и не требуют дополнительной балансировки, что полностью исключает появление вибрации при распиловке. Пильная каретка развернута на угол запила ленты 8 градусов для обеспечения постепенного входа пильной ленты в древесину. Натяжение пилы осуществляется через рессору гидравлическим домкратом, в который встроен манометр для контроля усилия натяжки. Вертикальный  ход каретки осуществляется приводом через цепную передачу вручную.

   В стойке каретки применяются  автомобильные  вкладыши, обеспечивающие  ее точное перемещение по скалке портала. Такая конструкция позволяет значительно снизить вибрацию пильной каретки и повысить качество распиловки с увеличением срока службы пилы.

   На мобильных пилорамах вертикальный ход пильной каретки осуществляются вручную.

Размер необходимого пропила устанавливается по линейке, имеющей стандартную шкалу и шкалу с заложенными размерами досок 25 мм, 30 мм, 40 мм, 50 мм, учитывающими толщину пропила ленты.

Технические характеристики «Алтай-3»(700) Lifan дизель:
