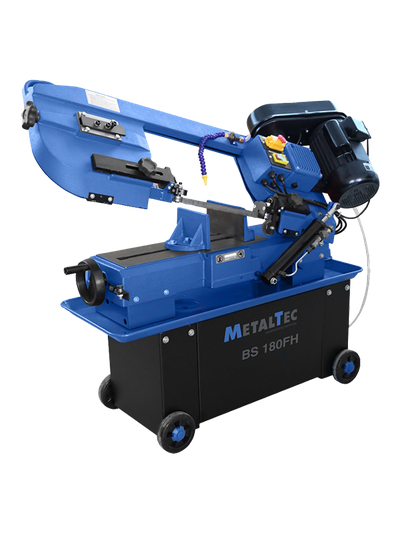

:format(webp):no_upscale()/s.siteapi.org/d0137f103df3d52.ru/img/l205dn8ra1w0ww8k8skksg44csw8kg "Ленточнопильный станок для резки металла BS 180 FH, от")
:format(webp)/s.siteapi.org/d0137f103df3d52.ru/img/l205dn8ra1w0ww8k8skksg44csw8kg)

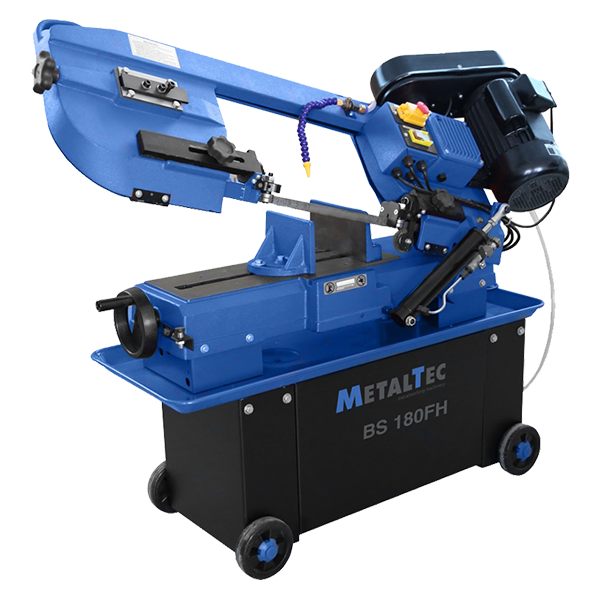

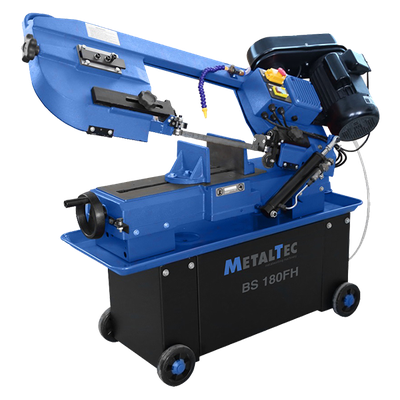

Ленточнопильный станок для резки металла BS 180 FH предназначен для резки заготовок из металлов: цветных, никелевых, титановых, а также высоколегированных и конструкционных сталей. Конструктивное устройство станка, классическое для данного типа оборудования: в качестве базы используется массивная станина, а в качестве режущего модуля – пильная рама. Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения на шкивы. Пильная рама опускается под собственным весом, а регулируемый гидравлический цилиндр (гидроразгрузка), позволяет регулировать скорость опускания пильной рамы, в зависимости от установленной заготовки и режимов пиления.
Ленточнопильный станок для резки металла BS 180 FH предназначен для резки заготовок из металлов: цветных, никелевых, титановых, а также высоколегированных и конструкционных сталей. Конструктивное устройство станка, классическое для данного типа оборудования: в качестве базы используется массивная станина, а в качестве режущего модуля – пильная рама. Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения на шкивы. Пильная рама опускается под собственным весом, а регулируемый гидравлический цилиндр (гидроразгрузка), позволяет регулировать скорость опускания пильной рамы, в зависимости от установленной заготовки и режимов пиления.
-
Описание
Технические характеристики ленточнопильного станка для резки металла BS 180 FH:
Модель BS 180 FH Мощность двигателя, Вт 750 (1 HP) Размеры пильного полотна, мм 2360 х 20 х 0,9 Скорость резания, м/мин 34, 41, 59, 98 (50 Гц) 41, 49, 69, 120 (50 Гц) Угол разворота пильной рамы, ° 0 - 45 Сечение обрабатываемой детали при – 90°, мм ●180
▇ 300 x 180Сечение обрабатываемой детали при – 45°, мм ●100
▇ 110 x 170Высота стола, мм 550 Мощность насоса подачи СОЖ, Вт 150 Габаритные размеры: Длина, мм 1260 Ширина, мм 460 Высота, мм 1080 Вес (нетто), кг 147 Вес (брутто), кг 175 Преимущества ленточнопильных станков по металлу:
- Высокая точность обработки.
- Превосходное качество резки.
- Экономия материала при обработке, за счет малой ширины резки.
- Возможность резки под разными углами – до 45 (60)°.
- Пакетная резка, и резка нескольких заготовок одновременно.
- Возможность резки различных заготовок: труб, профилей и т.д.
СХЕМА ОБРАБОТКИ:
СТАЛЬНЫЕ ТРУБЫ МЕТАЛЛИЧЕСКИЙ ПРОФИЛЬ МЕТАЛЛИЧЕСКИЙ ПРУТОК
ДВУТАВРОВЫЕ БАЛКИ ПРОКАТ РАЗЛИЧНОЙ ФОРМЫ ШВЕЛЛЕР
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
ЖЕСТКАЯ И МАССИВНАЯ СТАНИНА
Конструкция станка представляет собой надежное и жесткое основание (станина) на котором установлена прочная пильная рама из чугуна с редукторным приводом и ленточнопильным полотном.
СИСТЕМА ГИДРОРАЗГРУЗКИ
Опускание пильной рамы в зону резания заготовки происходит за счет собственного веса пильного модуля, где скорость опускания регулируется гидроцилиндром (гидроразгрузка).
УПРАВЛЯЕМЫЕ НАПРАВЛЯЮЩИЕ С ПОДШИПНИКАМИ
Точность резки на станке достигается за счет перпендикулярно установленного ленточнопильного полотна, которое надежно поддерживается шариковыми подшипниками с увеличенным сроком эксплуатации (встроены в направляющие на пильной раме).
ПОВОРОТНЫЕ МЕХАНИЧЕСКИЕ ТИСКИ
Обеспечивают надежную фиксацию заготовки за счет большой площади поверхности рифленых губок. В движение тиски приводятся удобным маховиком, что делает процесс фиксации быстрым, защищает от произвольного смещения заготовки.
Возможность поворота тисков дает возможность распила заготовки под уголом 0° - 45° -
Характеристики
Единица измеренияшт
Технические характеристики ленточнопильного станка для резки металла BS 180 FH:
| Модель | BS 180 FH |
| Мощность двигателя, Вт | 750 (1 HP) |
| Размеры пильного полотна, мм | 2360 х 20 х 0,9 |
| Скорость резания, м/мин | 34, 41, 59, 98 (50 Гц) |
| 41, 49, 69, 120 (50 Гц) | |
| Угол разворота пильной рамы, ° | 0 - 45 |
| Сечение обрабатываемой детали при – 90°, мм | ●180 ▇ 300 x 180 |
| Сечение обрабатываемой детали при – 45°, мм | ●100 ▇ 110 x 170 |
| Высота стола, мм | 550 |
| Мощность насоса подачи СОЖ, Вт | 150 |
| Габаритные размеры: | |
| Длина, мм | 1260 |
| Ширина, мм | 460 |
| Высота, мм | 1080 |
| Вес (нетто), кг | 147 |
| Вес (брутто), кг | 175 |
Преимущества ленточнопильных станков по металлу:
- Высокая точность обработки.
- Превосходное качество резки.
- Экономия материала при обработке, за счет малой ширины резки.
- Возможность резки под разными углами – до 45 (60)°.
- Пакетная резка, и резка нескольких заготовок одновременно.
- Возможность резки различных заготовок: труб, профилей и т.д.
СХЕМА ОБРАБОТКИ:
| СТАЛЬНЫЕ ТРУБЫ | МЕТАЛЛИЧЕСКИЙ ПРОФИЛЬ | МЕТАЛЛИЧЕСКИЙ ПРУТОК |
|
|
|
| ДВУТАВРОВЫЕ БАЛКИ | ПРОКАТ РАЗЛИЧНОЙ ФОРМЫ | ШВЕЛЛЕР |
|
|
|
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
|
ЖЕСТКАЯ И МАССИВНАЯ СТАНИНА Конструкция станка представляет собой надежное и жесткое основание (станина) на котором установлена прочная пильная рама из чугуна с редукторным приводом и ленточнопильным полотном. |
|
СИСТЕМА ГИДРОРАЗГРУЗКИ Опускание пильной рамы в зону резания заготовки происходит за счет собственного веса пильного модуля, где скорость опускания регулируется гидроцилиндром (гидроразгрузка). |
|
УПРАВЛЯЕМЫЕ НАПРАВЛЯЮЩИЕ С ПОДШИПНИКАМИ Точность резки на станке достигается за счет перпендикулярно установленного ленточнопильного полотна, которое надежно поддерживается шариковыми подшипниками с увеличенным сроком эксплуатации (встроены в направляющие на пильной раме). |
|
ПОВОРОТНЫЕ МЕХАНИЧЕСКИЕ ТИСКИ Обеспечивают надежную фиксацию заготовки за счет большой площади поверхности рифленых губок. В движение тиски приводятся удобным маховиком, что делает процесс фиксации быстрым, защищает от произвольного смещения заготовки. Возможность поворота тисков дает возможность распила заготовки под уголом 0° - 45° |
