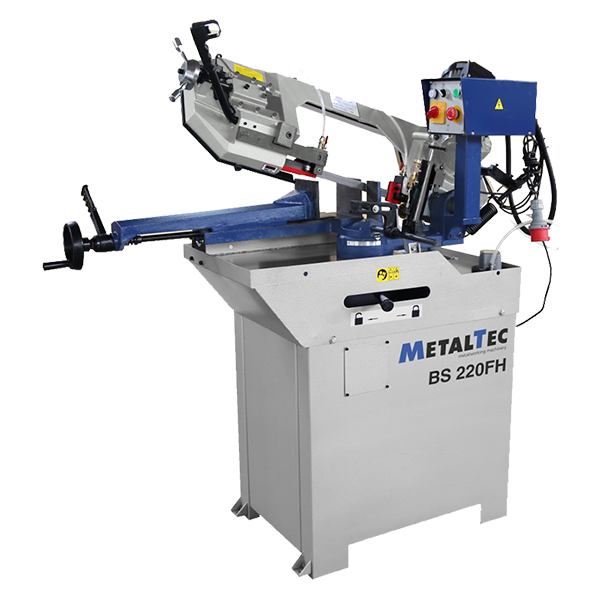

Ленточнопильный станок для резки металла BS 220 FH

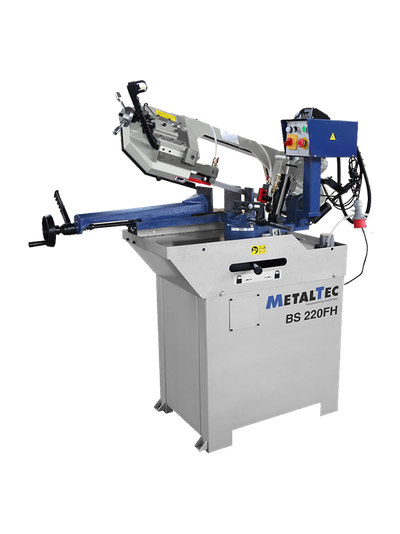

Ленточнопильный станок для резки металла BS 220 FH, от

251 000 ₽ / шт

Сделать заказ

Ленточнопильный станок для резки металла BS 220 FH предназначен для резки заготовок из металлов: цветных, никелевых, титановых, а также высоколегированных и конструкционных сталей.

Конструктивное устройство станка, классическое для данного типа оборудования: в качестве базы используется массивная станина, а в качестве режущего модуля – пильная рама. Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения на шкивы. Пильная рама опускается под собственным весом, а регулируемый гидравлический цилиндр (гидроразгрузка), позволяет регулировать скорость опускания пильной рамы, в зависимости от установленной заготовки и режимов пиления.

Описание

Технические характеристики ленточнопильного станка для резки металла BS 220 FH:

Модель	BS 220 FH
Мощность двигателя, Вт	1100 (230 В) 1100 / 590 (380 В) - опционально
Размеры пильного полотна, мм	2450 x 27 x 0,9
Скорость резания, м/мин	72 (230 В) 87 (110 В) 72 / 36 (380 В)
Угол разворота пильной рамы, °	0 ~ 45 (60)
Сечение обрабатываемой детали при – 90°, мм	● 220 ■ 150 x 150 ▅ 260 x 150
Сечение обрабатываемой детали при – 45°, мм	● 150 ■ 145 x 145 ▅ 150 x 145
Сечение обрабатываемой детали при – 60°, мм	● 90 ■ 85 x 85 ▅ 100 x 85
Высота стола, мм	1045
Габаритные размеры (рама):
Длина, мм	1450
Ширина, мм	570
Высота, мм	1040
Габаритные размеры (основание):
Длина, мм	830
Ширина, мм	780
Высота, мм	170
Вес (нетто), кг	218
Вес (брутто), кг	264

Преимущества ленточнопильных станков по металлу:

Высокая точность обработки.
Превосходное качество резки.
Экономия материала при обработке, за счет малой ширины резки.
Возможность резки под разными углами – до 45 (60)°.
Пакетная резка, и резка нескольких заготовок одновременно.
Возможность резки различных заготовок: труб, профилей и т.д.

СХЕМА ОБРАБОТКИ:

СТАЛЬНЫЕ ТРУБЫ	МЕТАЛЛИЧЕСКИЙ ПРОФИЛЬ	МЕТАЛЛИЧЕСКИЙ ПРУТОК

ДВУТАВРОВЫЕ БАЛКИ	ПРОКАТ РАЗЛИЧНОЙ ФОРМЫ	ШВЕЛЛЕР

Гарантия: 1 год

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

	РЕГУЛИРОВКА ПОЛОЖЕНИЯ ПИЛЬНОЙ РАМЫ Рычаг изменения угла поворота пильной рамы расположен на лицевой стороне станка. Регулируемый концевой упор для соблюдения высокой точности линейных размеров при резании.
	БЫСТРАЯ СМЕНА ИНСТРУМЕНТА Натяжение ленточнопильного полотна осуществляется удобным вентилем, степень натяжения видна и контролируется на специальном индикаторе.
	НАДЕЖНЫЕ МЕХАНИЧЕСКИЕ ТИСКИ Обеспечивают надежную фиксацию заготовки за счет большой площади поверхности рифленых губок. В движение тиски приводятся удобным маховиком, что делает процесс фиксации быстрым, защищает от произвольного смещения заготовки.
	ЖЕСТКАЯ И МАССИВНАЯ СТАНИНА Конструкция станка представляет собой надежное и жесткое основание (станина), на котором установлена прочная пильная рама из чугуна с редукторным приводом и ленточнопильным полотном.
	СИСТЕМА ГИДРОЗАГРУЗКИ Опускание пильной рамы в зону резания заготовки происходит за счет собственного веса пильного модуля, где скорость опускания регулируется гидроцилиндром (гидроразгрузка).
	УПРАВЛЯЕМЫЕ НАПРАВЛЯЮЩИЕ С ПОДШИПНИКАМИ Точность резки на станке достигается за счет перпендикулярно установленного ленточнопильного полотна, которое надежно поддерживается шариковыми подшипниками с увеличенным сроком эксплуатации (встроены в направляющие на пильной раме).
	ПОВОРОТНАЯ ПИЛЬНАЯ РАМА Цельнолитая пильная рама из серого чугуна обеспечивает жесткость конструкции, гасит возникающие в процессе работы вибрации. Возможность поворота пильной рамы делает работу на станке более удобной, экономит пространство в цеху.
