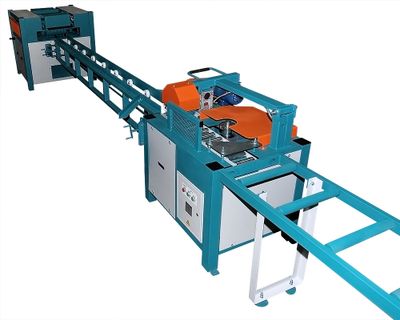

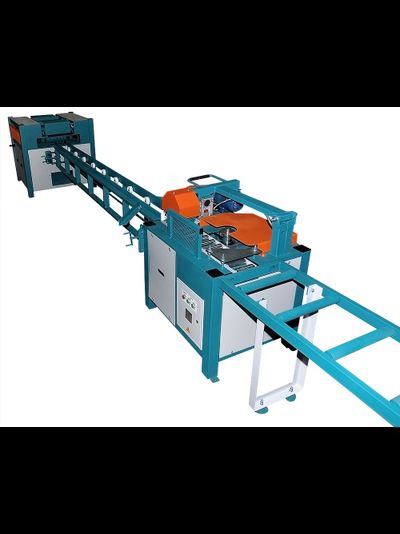

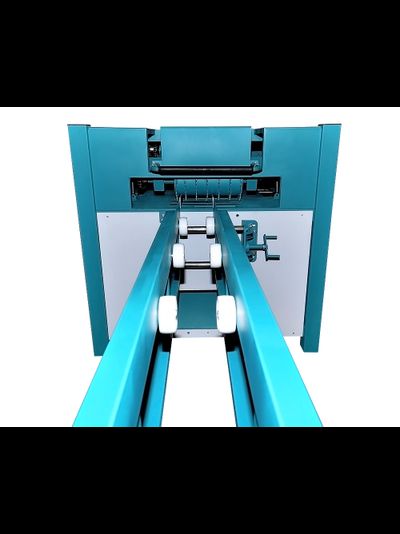

Линия переработки горбыля ТМ-800

Линия переработки горбыля ТМ-800, от

428 000 ₽ / шт

513 000 ₽

Сделать заказ

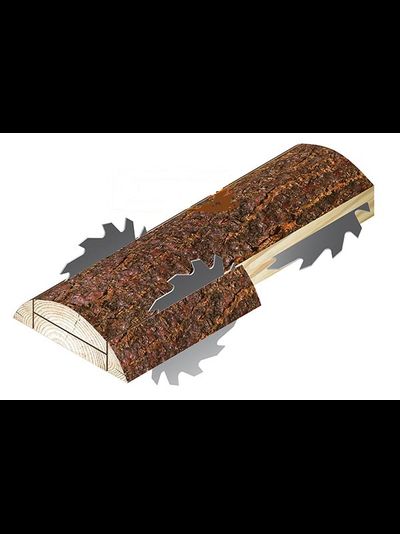

Линия переработки горбыля ТМ-800 предназначена для переработки горбыля в обрезной пиломатериал за один проход.

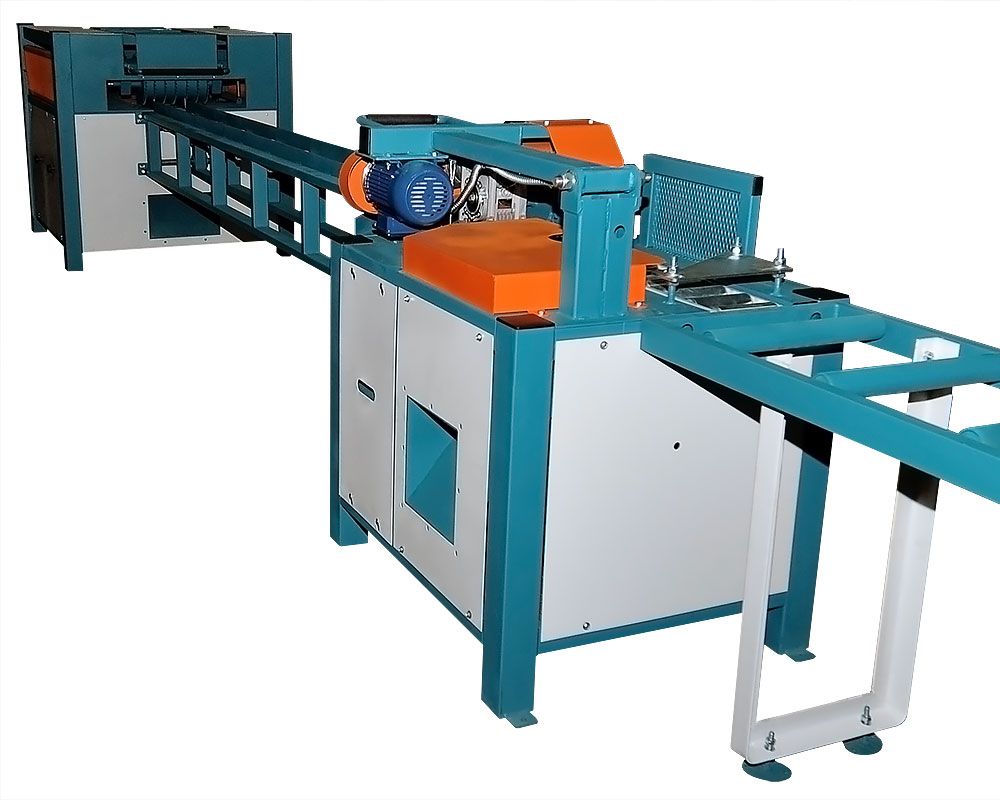

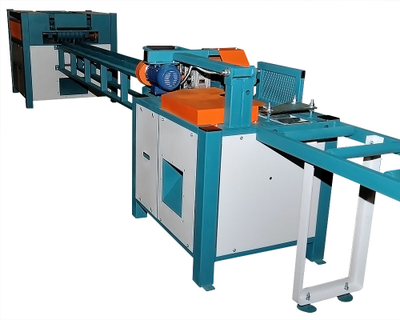

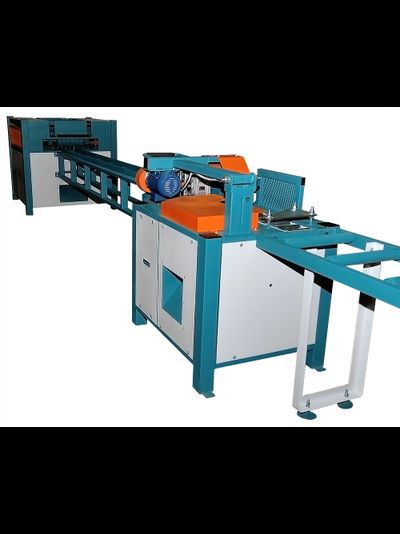

Линия ТМ-800 состоит из двух станков: двухпильного кромкообрезного станка КМ–400/КМ–500 и делительного станка горизонтального типа СМ–500, соединенных рейкоотделителем.

Особенности линии переработки ТМ–800:

Возможность использования станков как в линии, так и независимо друг от друга
Большая производительность за счет высокой скорости подачи
Улучшенная система отвода опилок
Рейкоотделитель имеет три основных размера:
3,5 м, для заготовок до 3,2 м длиной;
4,5 м, для заготовок до 4,2 м длиной;
6,5 м, для заготовок до 6,2 м длиной

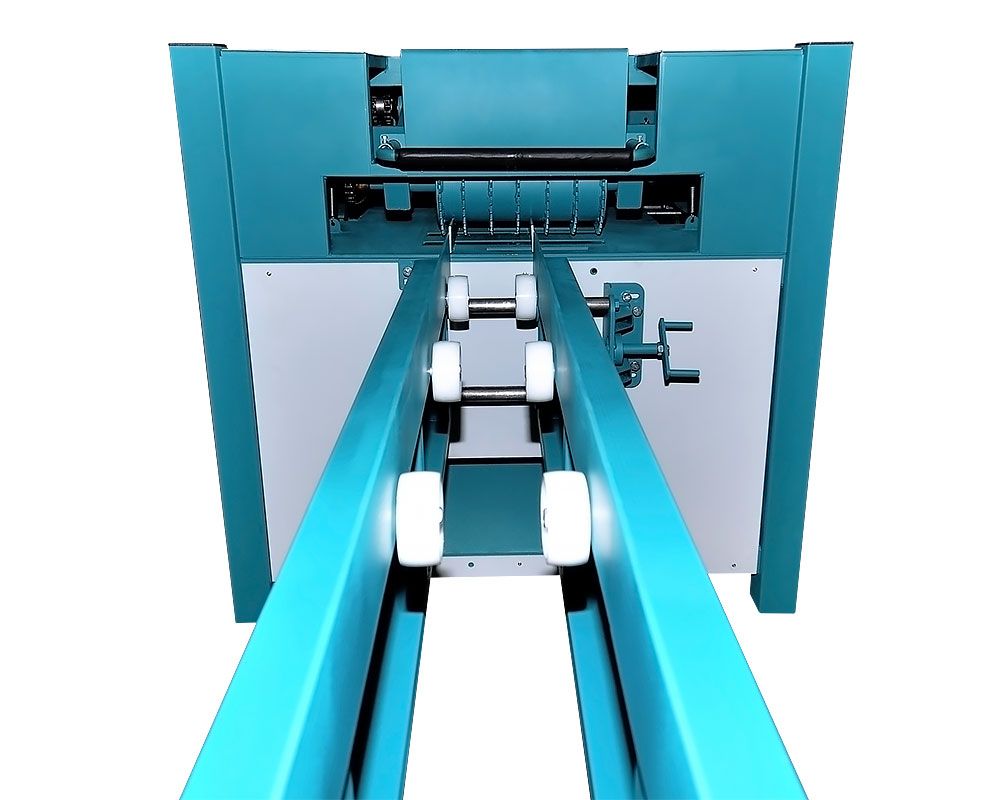

Использование роликов на поверхности рейкоотделителя облегчает перемещение заготовок
Возможность установки лазерных указателей пропила

Особенности линии переработки ТМ–800:

Возможность использования станков как в линии, так и независимо друг от друга
Большая производительность за счет высокой скорости подачи
Улучшенная система отвода опилок
Рейкоотделитель имеет три основных размера:
3,5 м, для заготовок до 3,2 м длиной;
4,5 м, для заготовок до 4,2 м длиной;
6,5 м, для заготовок до 6,2 м длиной
Использование роликов на поверхности рейкоотделителя облегчает перемещение заготовок
Возможность установки лазерных указателей пропила

Описание

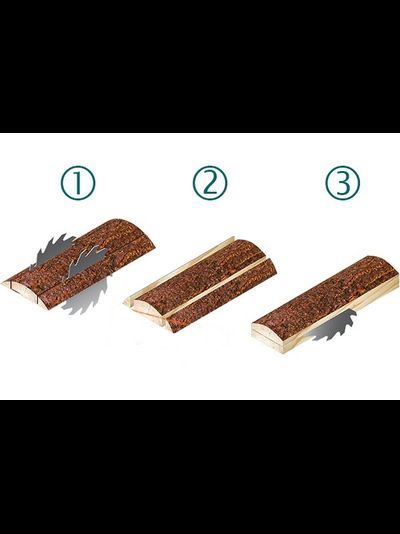

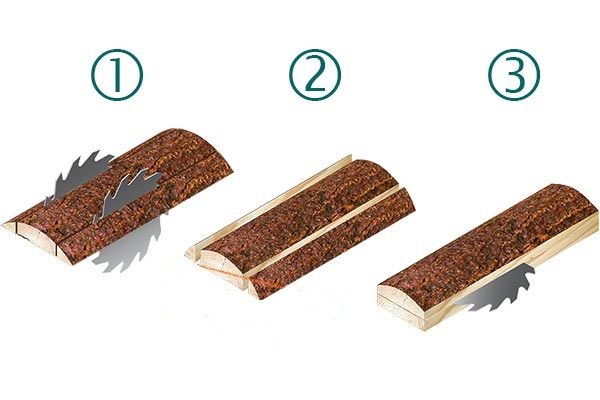

Порядок работы линии по переработки горбыля ТМ-800:

Пиловочное сырье должно быть очищено от грязи, а также должно проходить контроль на наличие в нем посторонних предметов.
Горбыльная доска вручную укладывается на подающий роликовый стол.

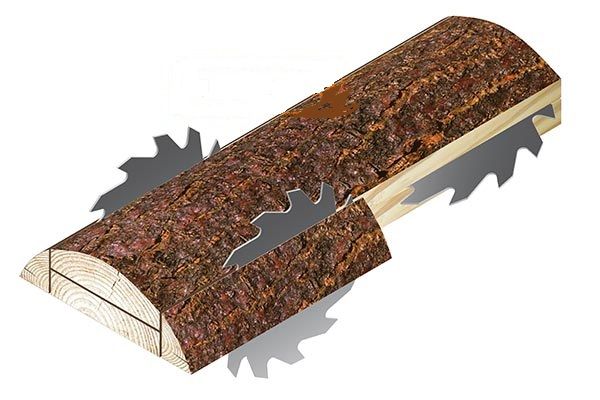

Обрабатываемый материал ориентируется на столе оптимально, исходя из выставленного размера на кромкообрезном узле (для эффективного ориентирования обрабатываемого материала рекомендуется использовать стойку с лазерными указателями пропила типа МЛК–10) и подаётся в станок.
Полученный материал и отходы лесопиления выходят на отводящий роликовый стол после узла деления СМ–500, где подвергаются последующей их сортировке.
Если после прохождения делительного станка СМ–500 толщина подгорбыльной доски позволяет выпилить ещё одну или несколько обрезных досок, то эта заготовка укладывается на стол рейкоотделителя ТМ–8, минуя станок КМ-400/КМ-500, и подаётся в станок СМ–500 вручную до захвата её подающими вальцами.

Технические характеристики линии переработки горбыля ТМ-800-1:

Размеры обрабатываемого материала на входе линии:
Толщина	20 – 130 мм.
Ширина	80 – 650 мм.
Длина	800 – 3200 мм.
Размер получаемой доски по толщине	20 – 60 мм.
Размер получаемой доски по ширине	50 – 175 мм.
Количество пил кромкообрезного узла	2 шт.
Диаметр дисковых пил обрезного узла	400 мм.
Количество пил делительного узла	1 шт.
Диаметр дисковой пилы делительного узла	500 мм.
Посадочный диаметр пил	50 мм.
Скорости подачи	12/16/20 м/мин.
Рейкоотделитель (размер на выбор)	3,5 ( 4,5 / 6,5 ) м.
Количество электродвигателей линии	5 шт.
Установленная мощность линии	27,5 кВт.
Габариты линии (без учета подающих столов) ДхШхВ	5600х1200х1160 мм.
Средняя масса линии	1150 кг.
Транспортные габариты (3 места)	⚫ 1,5х1,3х1,3 м. ⚫ 3,5х0,4х0,5 м. ⚫ 1х0,8х1,1 м.

Технические характеристики линии переработки горбыля ТМ-800-2:

Размеры обрабатываемого материала на входе линии:
Толщина	20 – 130 мм.
Ширина	80 – 650 мм.
Длина	800 – 3200 мм.
Размер получаемой доски по толщине	20 – 60 мм.
Размер получаемой доски по ширине	50 – 175 мм.
Количество пил кромкообрезного узла	2 шт.
Диаметр дисковых пил обрезного узла	500 мм.
Количество пил делительного узла	1 шт.
Диаметр дисковой пилы делительного узла	500 мм.
Посадочный диаметр пил	50 мм.
Скорости подачи	12/16/20 м/мин.
Рейкоотделитель (размер на выбор)	3,5 ( 4,5 / 6,5 ) м.
Количество электродвигателей линии	5 шт.
Установленная мощность линии	27,5 кВт.
Габариты линии (без учета подающих столов) ДхШхВ	5300х1200х1120 мм.
Средняя масса линии	800 кг.
Транспортные габариты (3 места)	⚫ 0,9х1,2х1,1 м. ⚫ 3,5х0,4х0,5 м. ⚫ 1,2х0,9х1,2 м.
