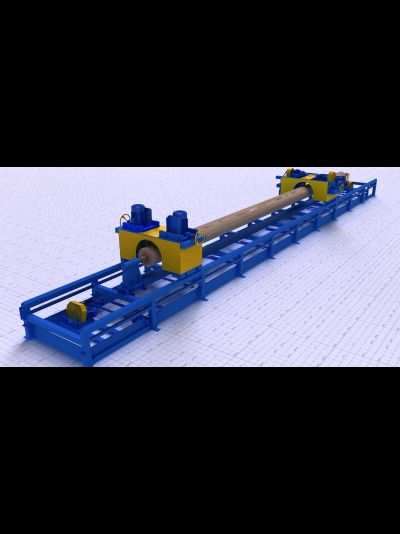

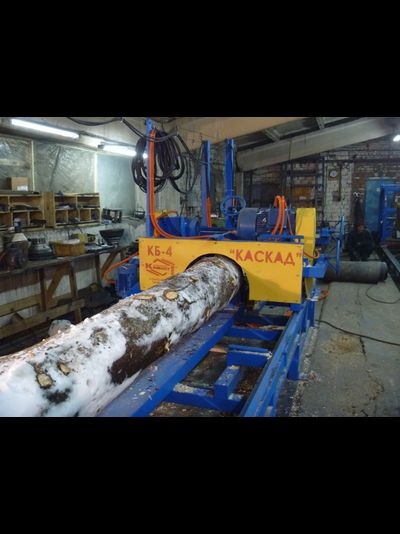

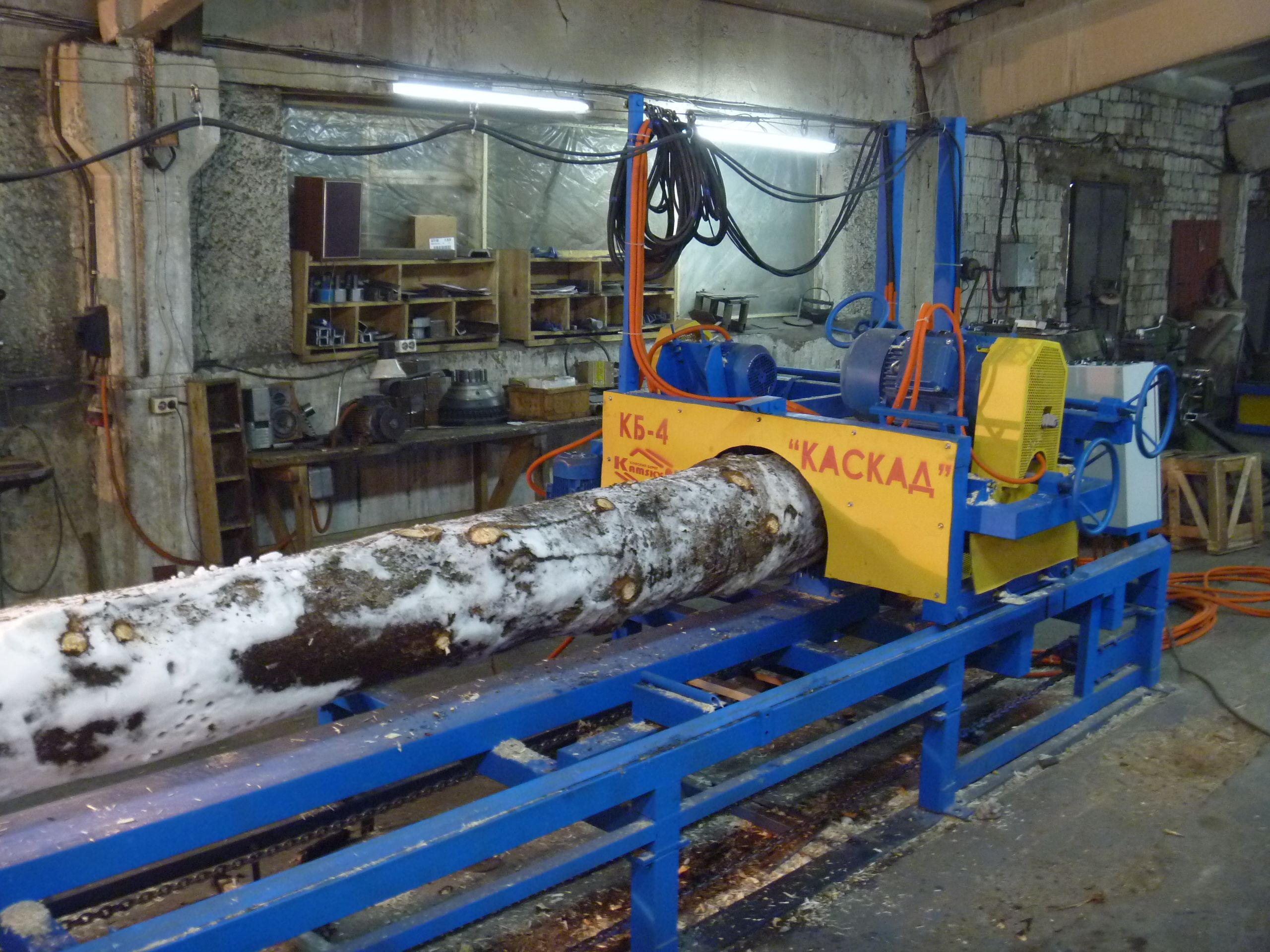

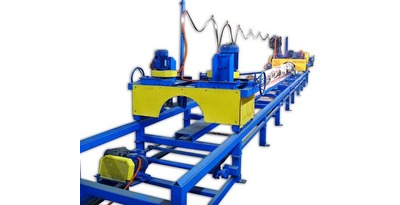

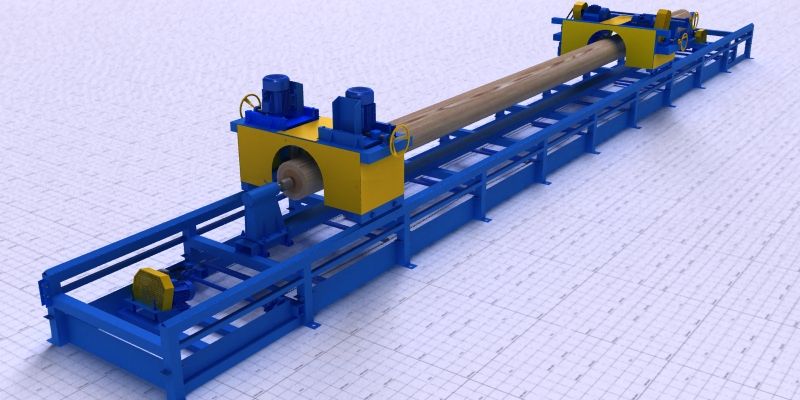

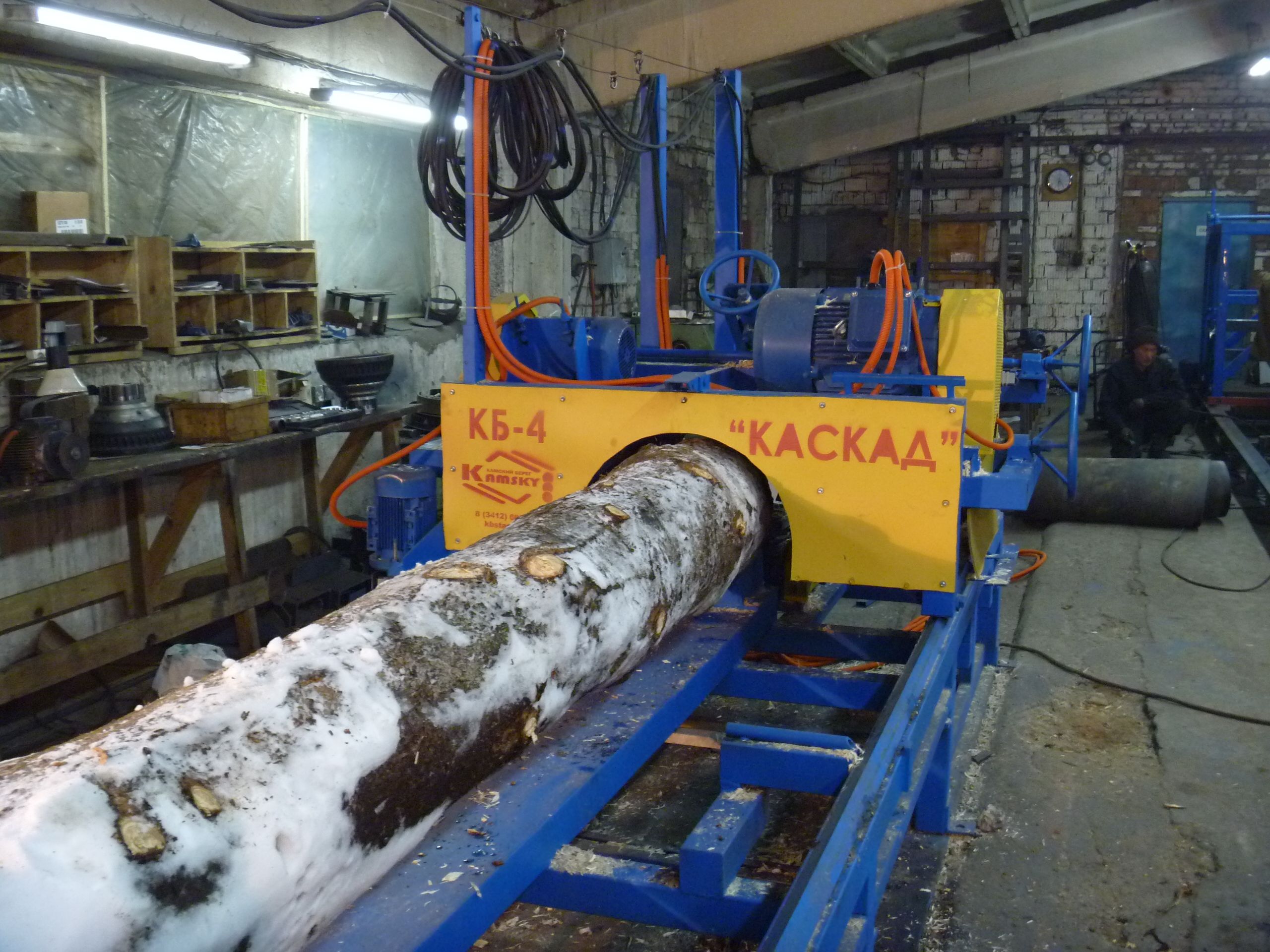

Оцилиндровочный станок КБ-4 "КАСКАД"

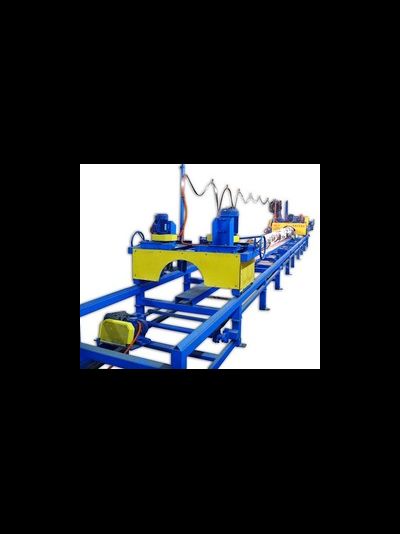

Оцилиндровочный станок КБ-4 "КАСКАД", от

Оцилиндровочный станок КБ-4 "КАСКАД" позволяет провести оцилиндровку за один проход каретки.

-Настройка инструмента один раз на одну номенклатуру изделий.

-Идеальная геометрия изделий

-Высокое качество поверхности

-Простота настройки и обслуживания;

Оцилиндровочный станок КБ-4 "КАСКАД" выполняет следующие операции.

Оцилиндровка бревен;
Выборка монтажного полукруглого паза;
Изготовление профилированного бревна (при комплектации инструментом);
Плоская поверхность;
Компенсационный пропил;
Выборка монтажной чаши (опция)

1 130 000 ₽ / шт

Сделать заказ

Избранное

Оцилиндровочный станок КБ-4 "КАСКАД" позволяет провести оцилиндровку за один проход каретки.

-Настройка инструмента один раз на одну номенклатуру изделий.

-Идеальная геометрия изделий

-Высокое качество поверхности

-Простота настройки и обслуживания;

Оцилиндровочный станок КБ-4 "КАСКАД" выполняет следующие операции.

Оцилиндровка бревен;
Выборка монтажного полукруглого паза;
Изготовление профилированного бревна (при комплектации инструментом);
Плоская поверхность;
Компенсационный пропил;
Выборка монтажной чаши (опция)

Описание

Схема оцилиндровки бревна на станке КБ-4 Каскад:

Базовая комплектация оцилиндровочного станка Каскад КБ-4:

1. Станина разборная под бревно 8,5 м;
2. Передняя бабка с 3-х скоростным приводом вращения бревна и 8-и позиционным
фиксатором;
3. Задняя бабка передвижная, зажимной винт с ручным приводом;
4. Встроенные механические подъемники для установки бревна "в центра";

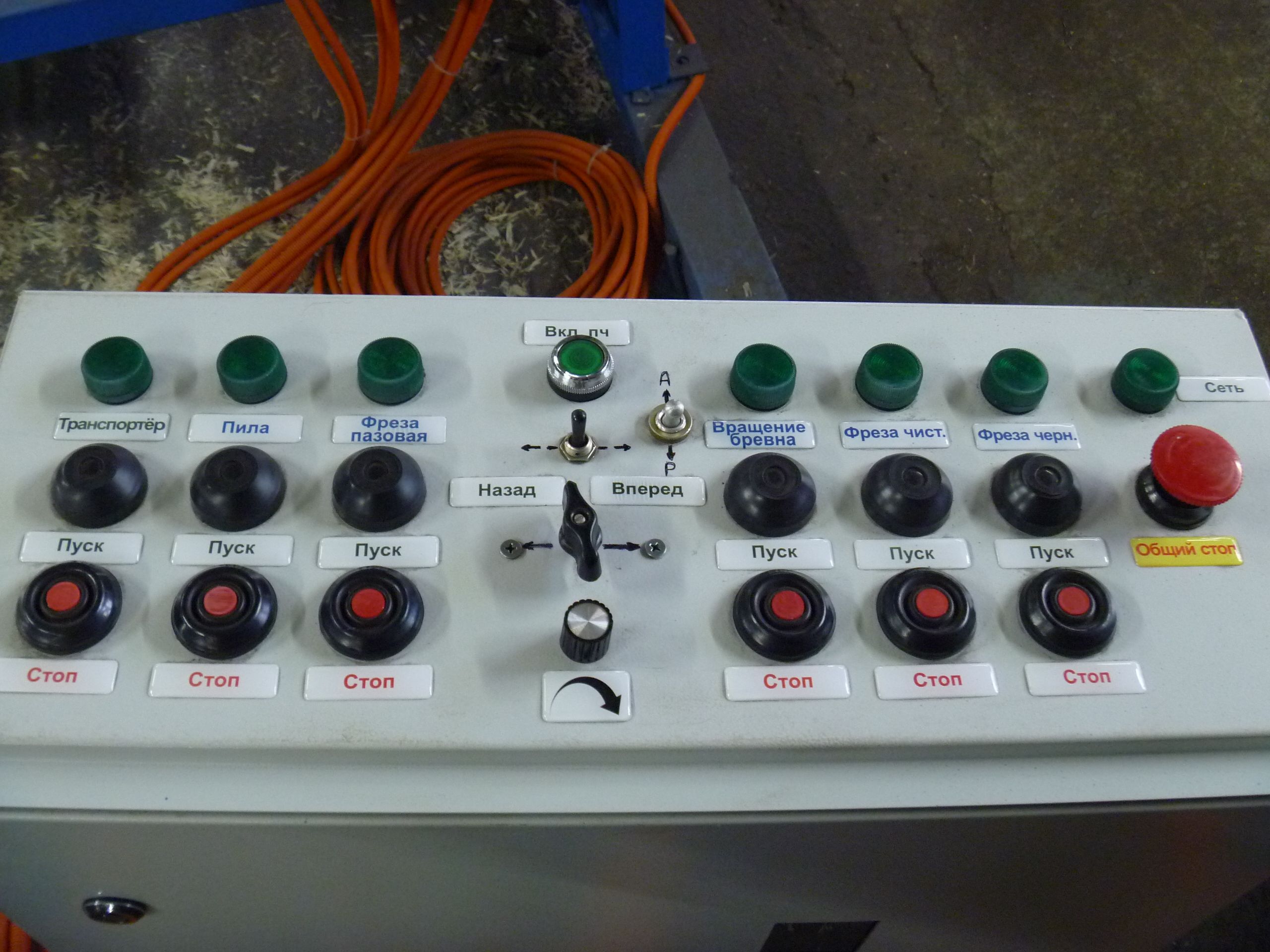

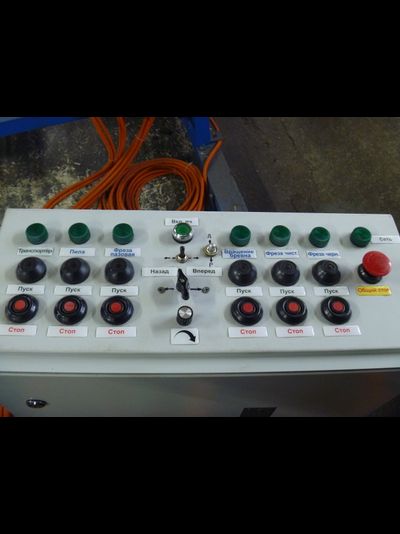

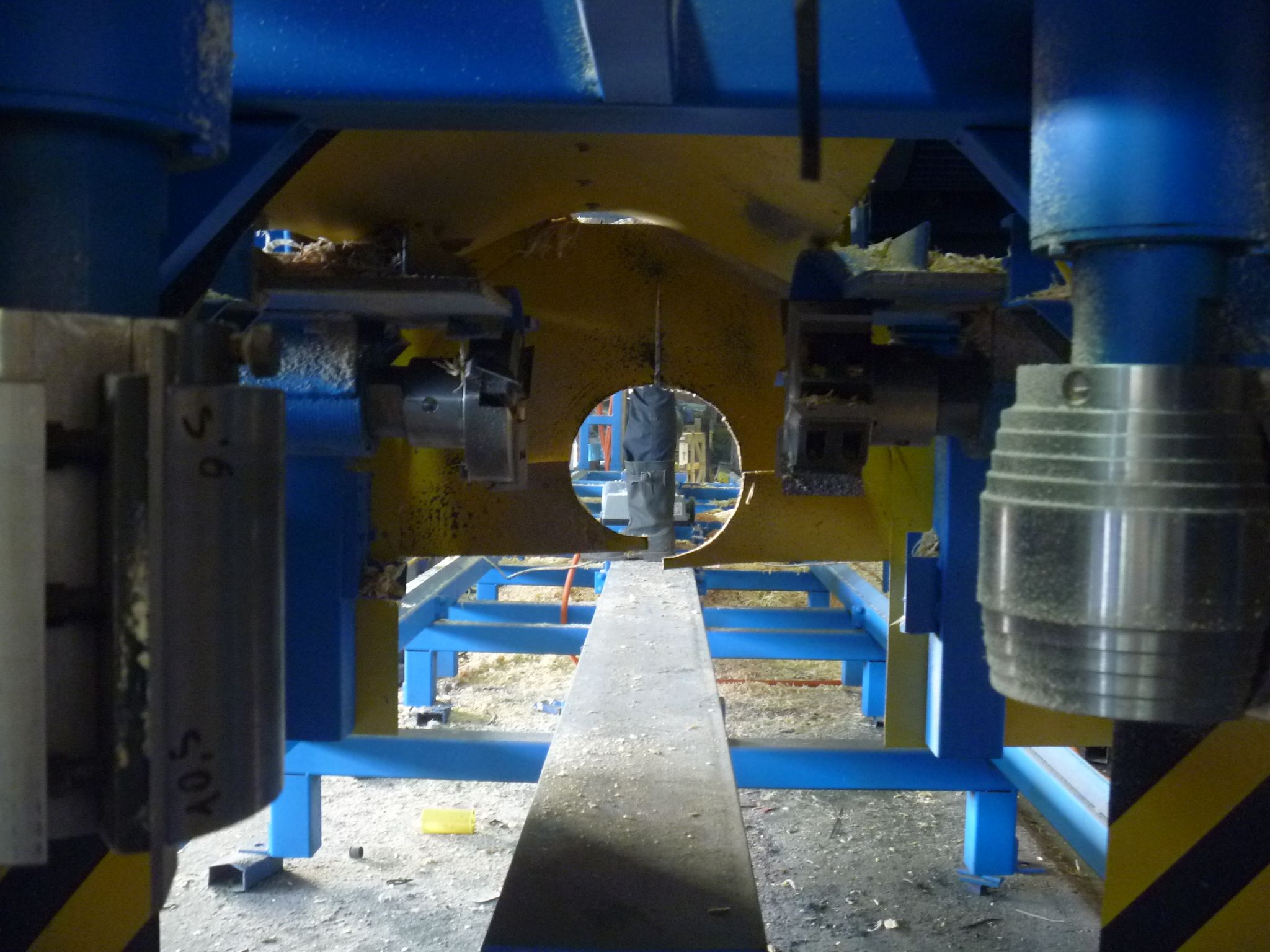

5. Каретка оцилиндровочная с выносным пультом управления:
     a. Подача каретки: электромеханическая с плавно регулируемой скоростью;
     b. Привод горизонтального позиционирования шпинделей (фрез): ручной;
     c. Шпиндель черновой обработки с приводом мощностью 15 кВт;
     d. Шпиндель чистовой с приводом мощностью 5,5 кВт;
     e. Люнет для предотвращения вибрации бревна
6. Каретка продольной обработки:
     a. Привод горизонтального позиционирования шпинделей: ручной;

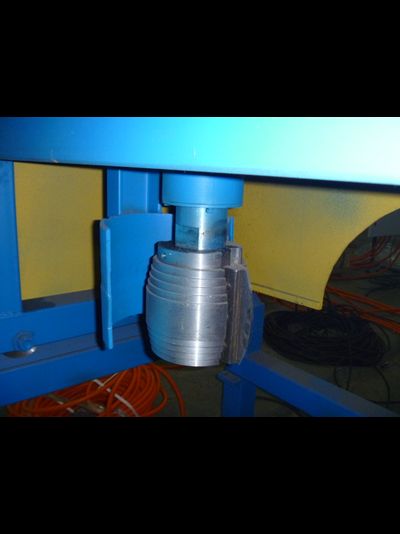

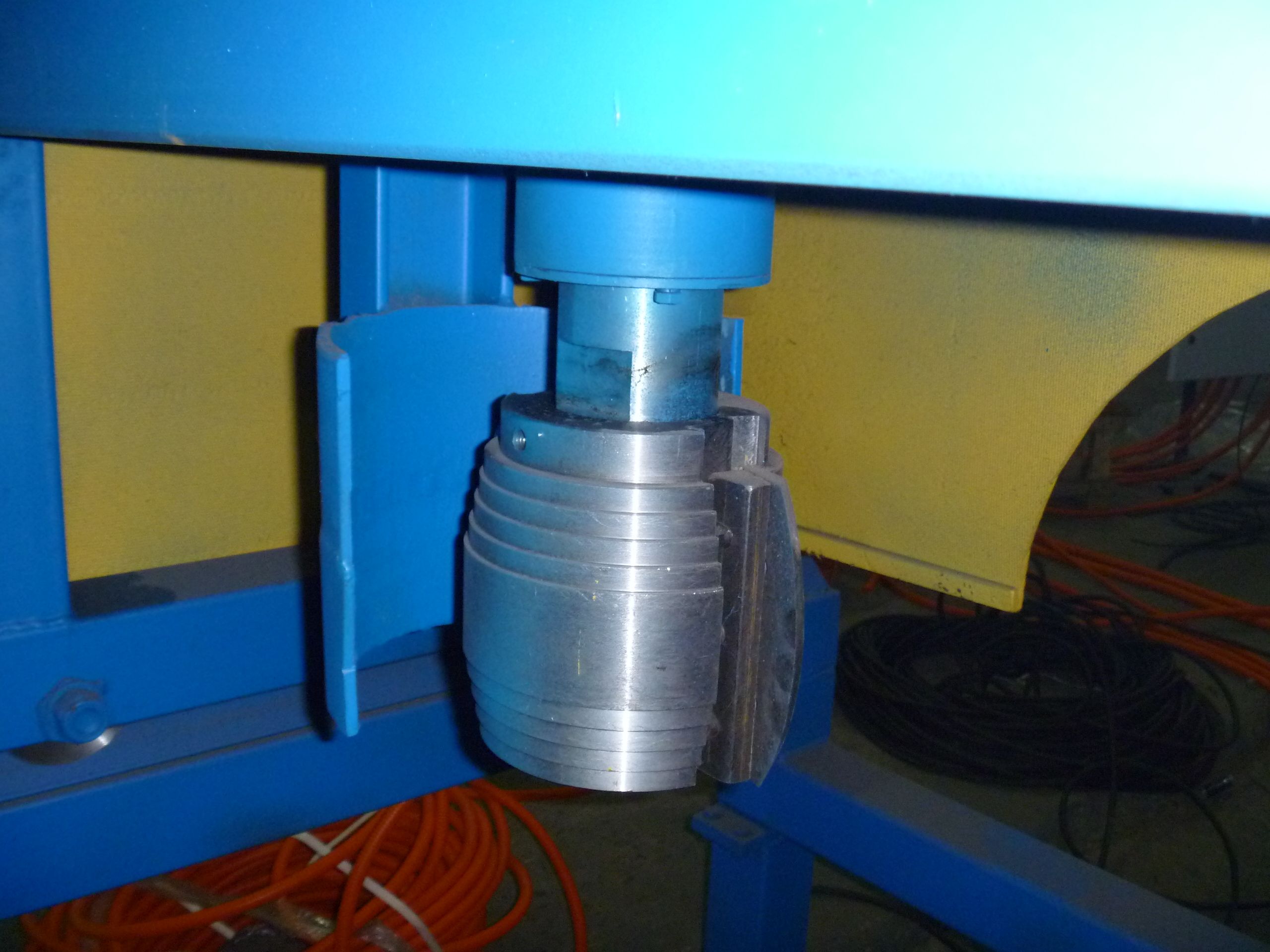

     b. Шпиндель продольной (пазовой) обработки с приводом мощностью 5,5 кВт;

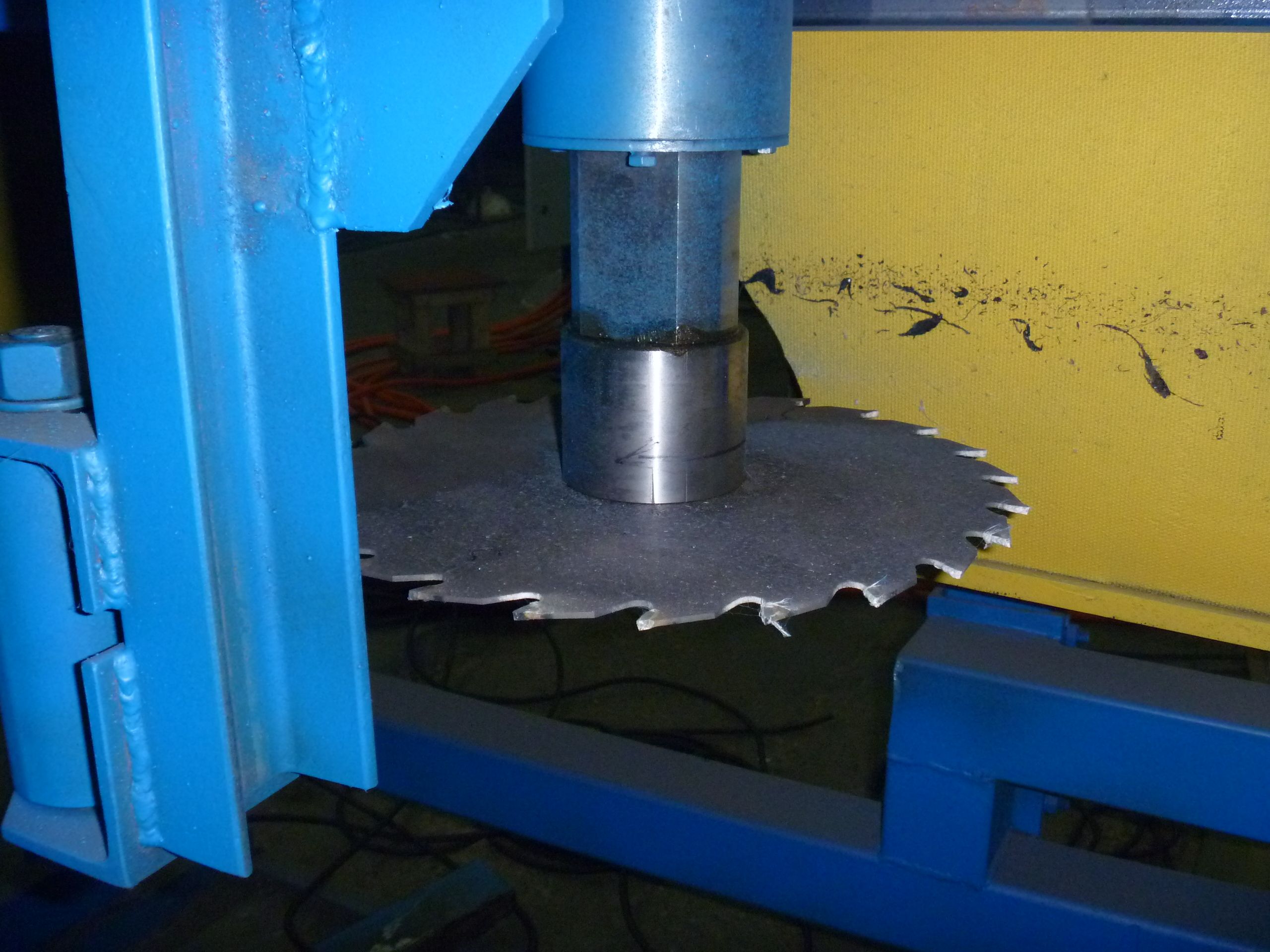

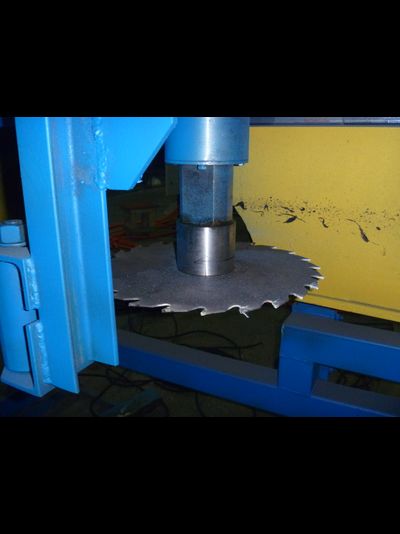

     c. Узел компенсационного пропила с приводом мощностью 2,2 кВт;

Выполняемые операции: Оцилиндровка, продольный (монтажный) паз, компенсационный пропил, плоскость (чистовой фрезой)

7. Комплект инструмента:

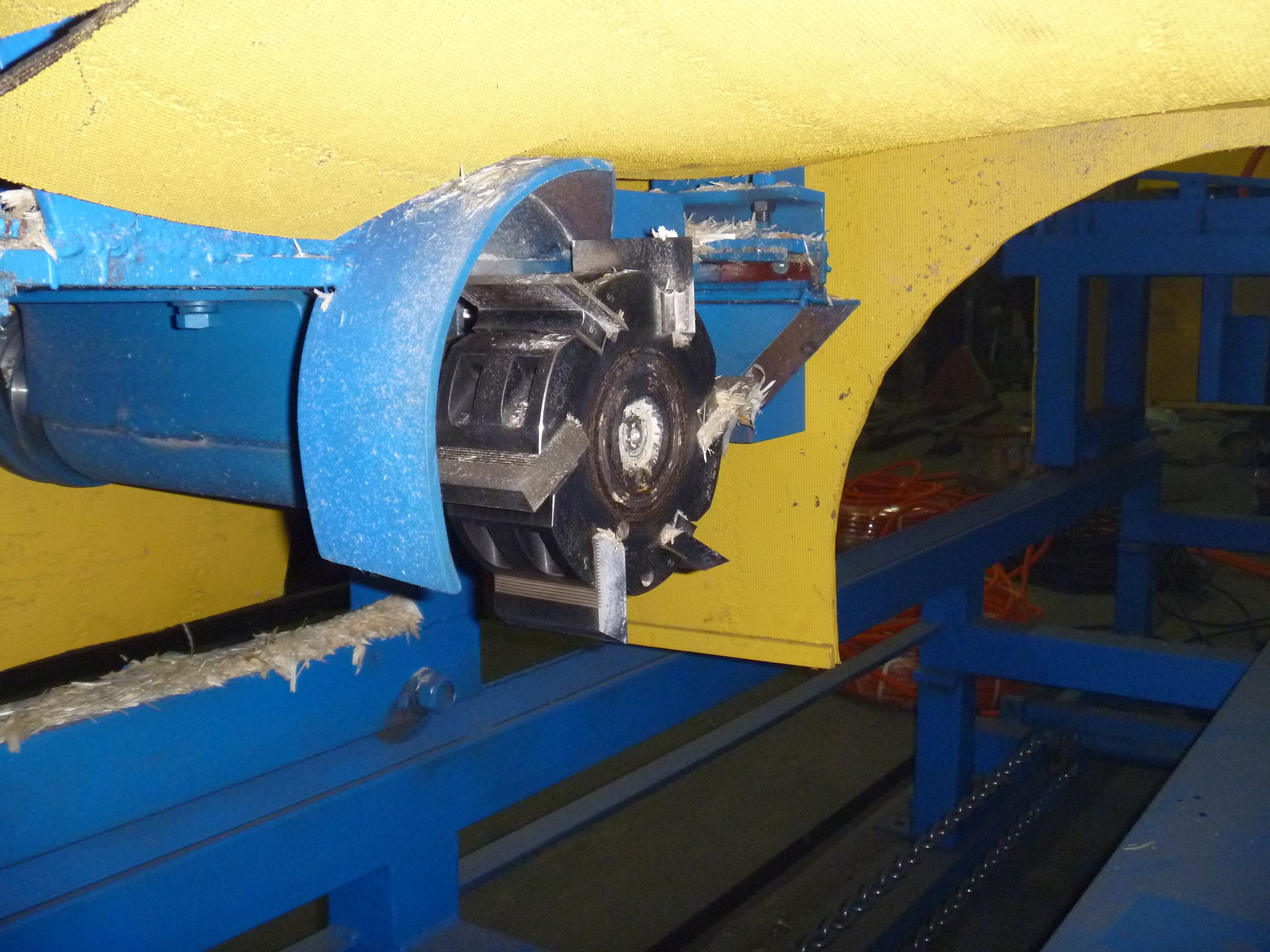

     a. Фреза Черновая (восьминожевая, диаметр 200мм): 1 шт.;

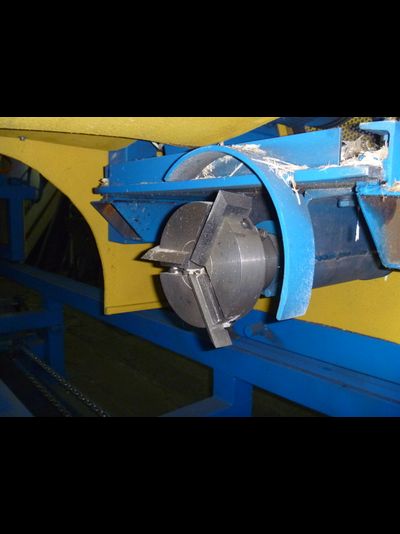

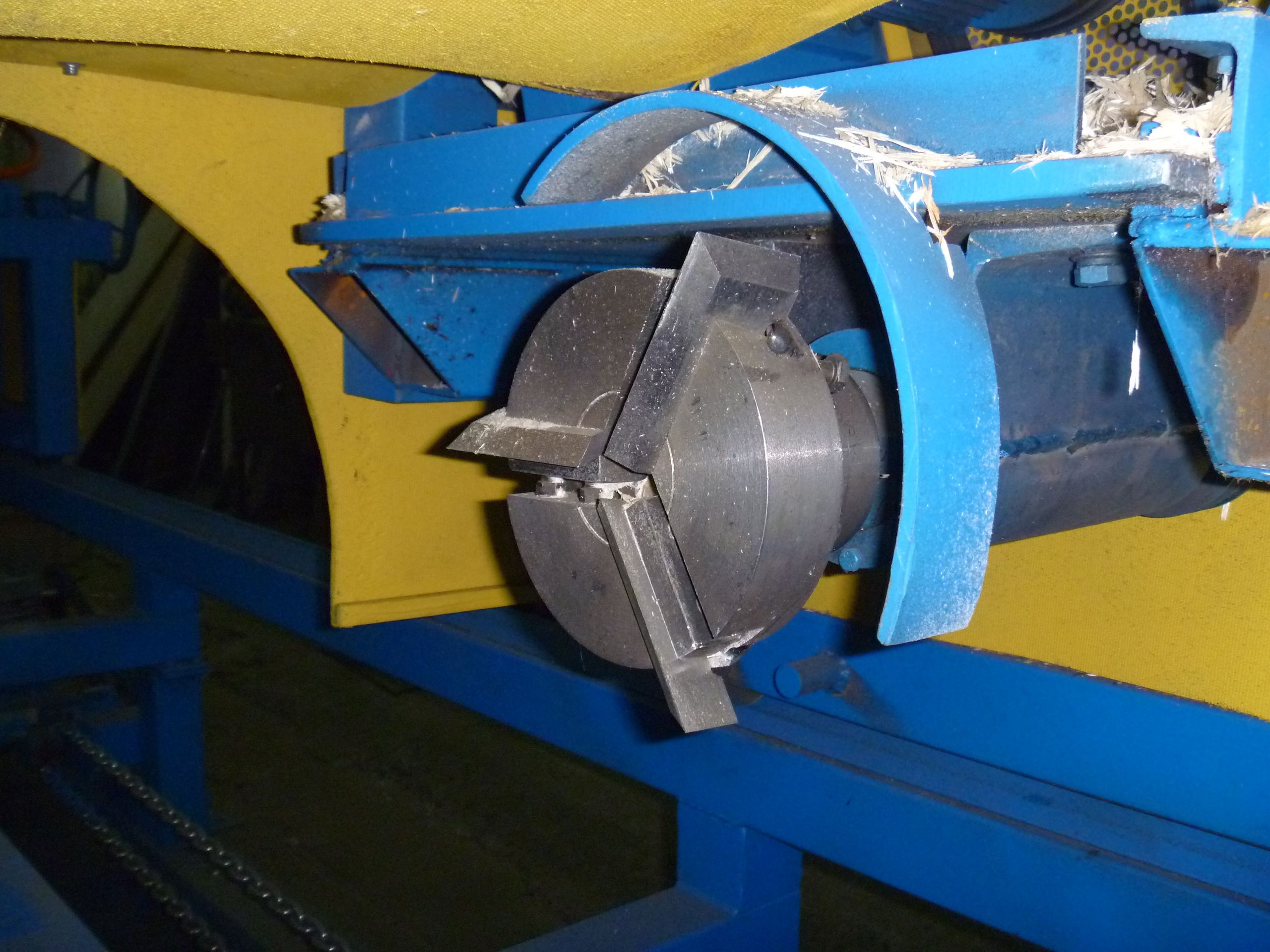

     b. Фреза Чистовая (трехножевая, диаметр 150мм): 1 шт.;
     c. Фреза продольной обработки (монтажного паза, двухножевая): 1 шт.;
     d. Ножи для Черновой фрезы: 1 комплект (8 шт.);
     e. Ножи для Чистовой фрезы: 90х40 мм - 1 комплект (3 шт.);
     f. Ножи для фрезы монтажного паза радиусные: R=80мм, R=100мм, R=120мм, по 1 комплекту (по 2 шт.);
     g. Пила дисковая, d=315 мм - 1 шт.
8. Дополнительные “центра” для обработки тонкомера.

Технические характеристики оцилиндровочного станка КБ-4 "Каскад":


Параметр	Значение
	в базе	опционально
Максимальный диаметр заготовки, мм.	560 [1]
Длина обрабатываемой заготовки, м.	0,5 - 8,5	до 6,5 или 10,5
Максимальная толщина срезаемого за один проход слоя (по радиусу бревна), мм	80
Диаметр оцилиндрованного бревна, мм	120 - 360 [2]
Макс. диаметр вырезаемой чашки (под прямым углом), мм	-	320
Стандартный набор диаметров чашек, мм	-	180, 200, 220, 240, 260, 280 [3]
Суммарная установленная мощность, кВт	30,95	до 55,2
Максимальная потребляемая мощность, кВт	23,25	до 32,45
Скорость продольной подачи каретки, м/мин	0-20
Скорость вращения бревна, об/мин	20, 40, 60
Номинальное напряжение, В	380
Количество электродвигателей	6	до 11
Фрезерный узел Черновой обработки, мощность двигателя, кВт	15	11, 18,5 или 22
Частота вращения фрезы, об/мин	4000
Фрезерный узел Универсальный (чистовой), мощность двигателя, кВт	5,5
Частота вращения фрезы, об/мин	4000
Фрезерный узел Продольной обработки, мощность двигателя, кВт	5,5
Частота вращения фрезы, об/мин	3000
Узел компенсационного пропила, мощность двигателя, кВт	2,2
Диаметр дисковой пилы, мм	315
Частота вращения пилы, об/мин	3000
Электродвигатель привода подачи каретки, мощность, кВт	0,55
Электродвигатель вращения бревна, мощность, кВт	2,2
Электродвигатель Электромеханического привода зажима бревна на задней бабке, мощность, кВт	-	1,5
Электродвигатель Транспортера для удаления стружки из-под станка, мощность, кВт	-	2,2
Узел фрезерования плоскости, мощность двигателя, кВт	-	5,5
Частота вращения фрезы, об/мин	-	3000
Фрезерный узел выборки монтажных чаш, мощность двигателя, кВт	-	7,5
Частота вращения фрезы, об/мин	-	4000
Электродвигатель вертикального перемещения узла выборки монтажных чаш, мощность двигателя	-	0,55
Габариты (ДхШхВ), м	12,17х1,89х1,26	до 14,2х1,89х2,3
Масса, кг	2300	до 3000
Количество обслуживающих, чел	2

[1] - максимальный диаметр с учетом кривизны бревна (диаметр описываемый крайними точками бревна во время вращения).
[2] - минимальный диаметр оцилиндрованного бревна с монтажным пазом при использовании стандартных зажимов бревна – 200 мм. В комплекте со станком идут дополнительные более тонкие и длинные «центра», позволяющие получать тонкомер диаметром от 80 мм без продольного паза, либо с пазом, но последующей торцовкой бревна, либо от 120 мм с пазом по всей длине.
[3] - при установленной опции "Чашкорезный узел"
