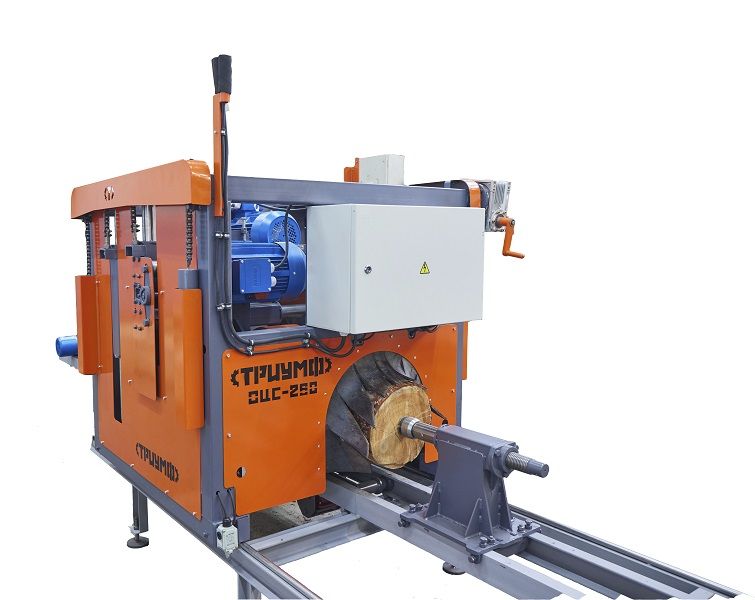

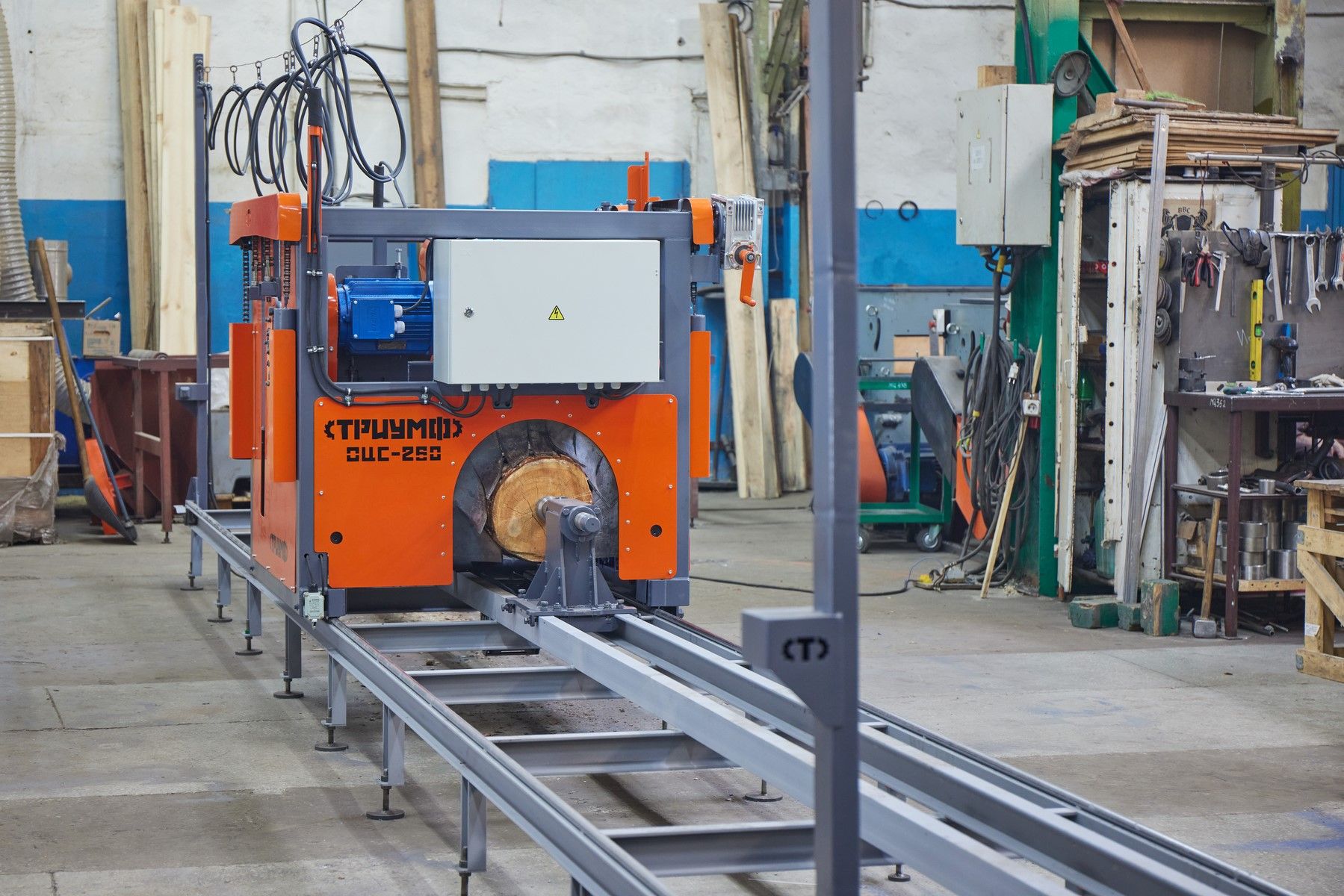

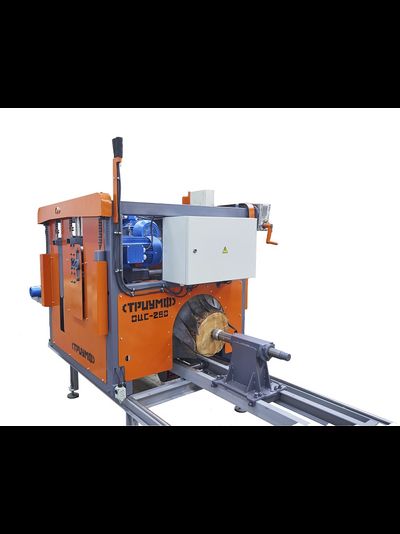

Оцилиндровочный универсальный станок Триумф ОЦС 260/ Оцилиндровочный станок ОЦС-260 предназначен для оцилиндровки, бревен диаметром до 350 мм.

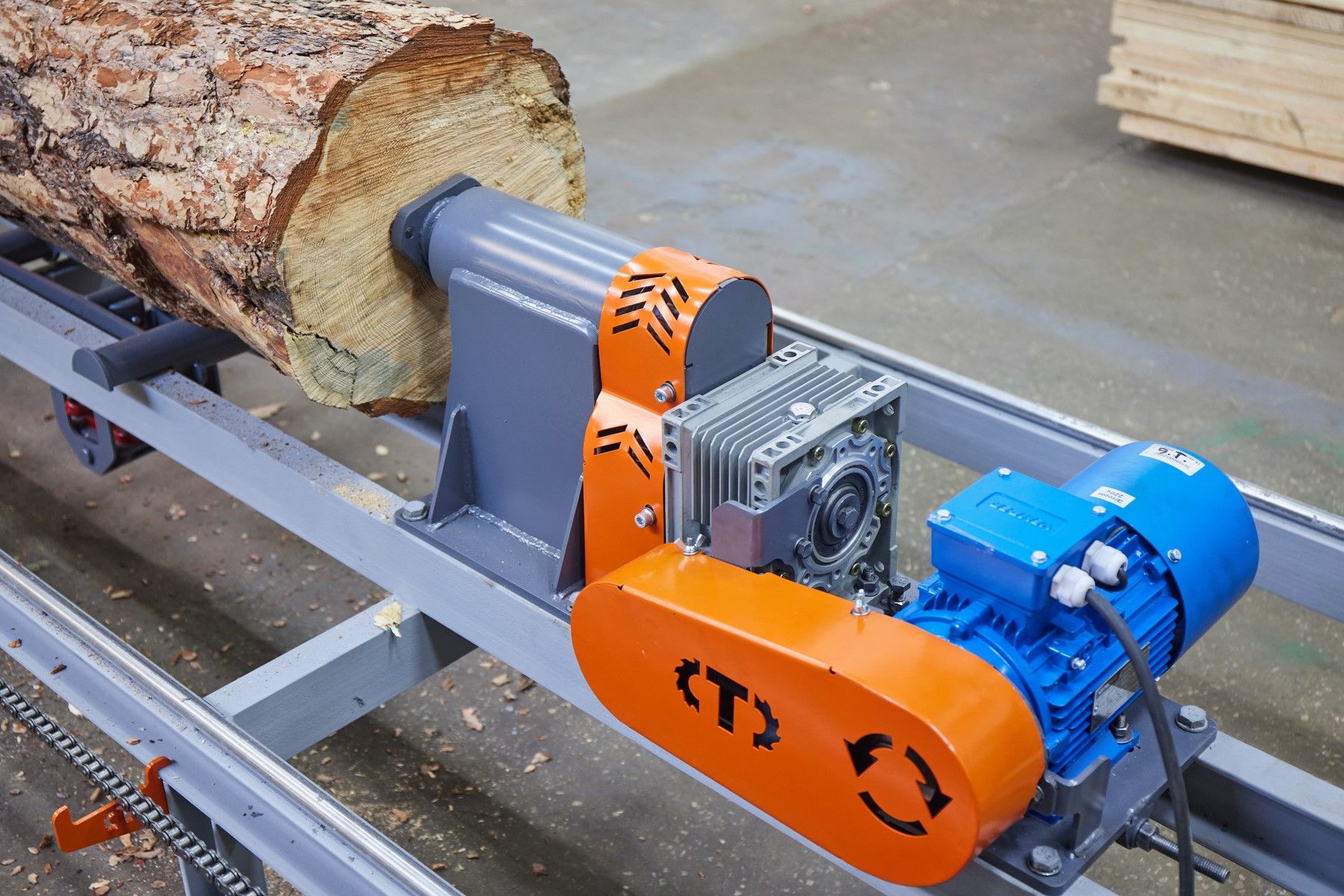

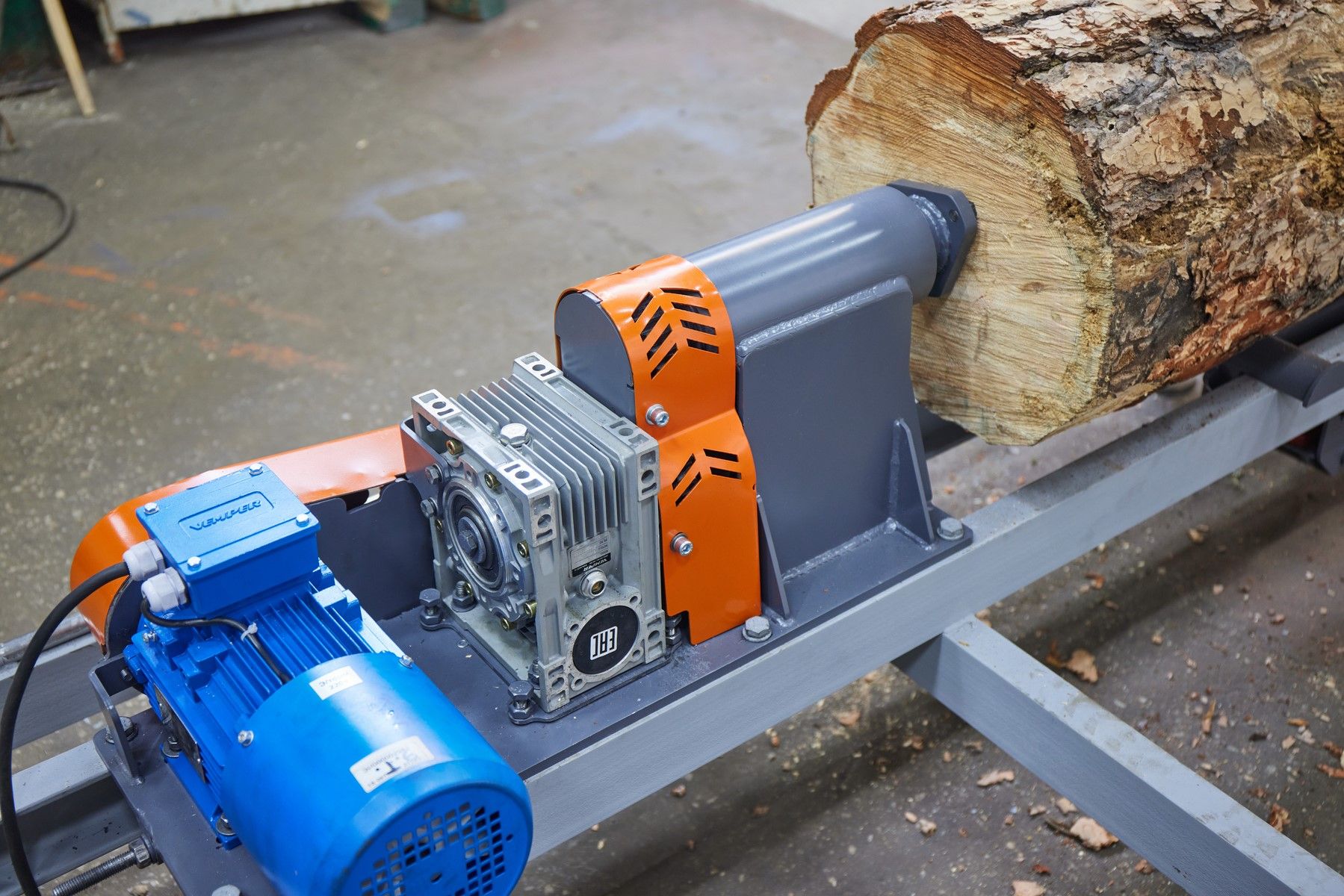

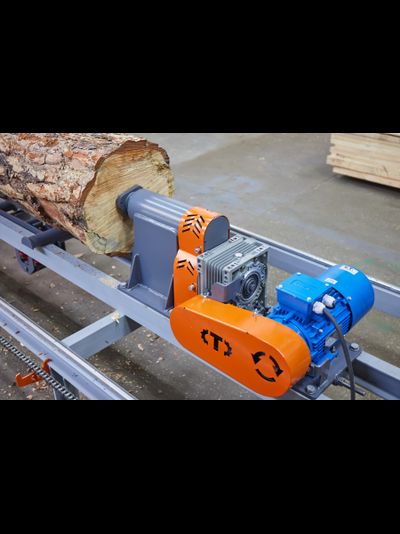

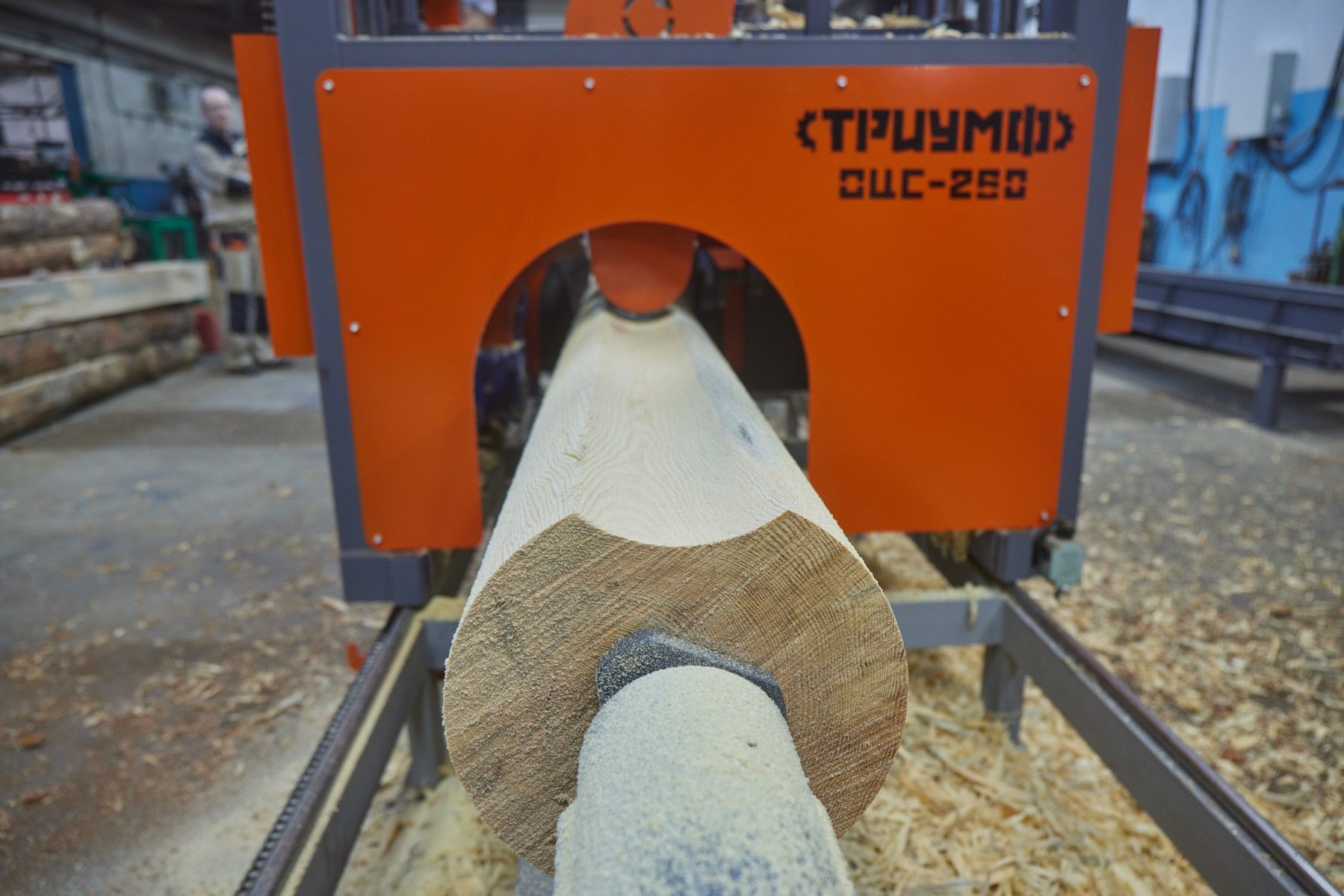

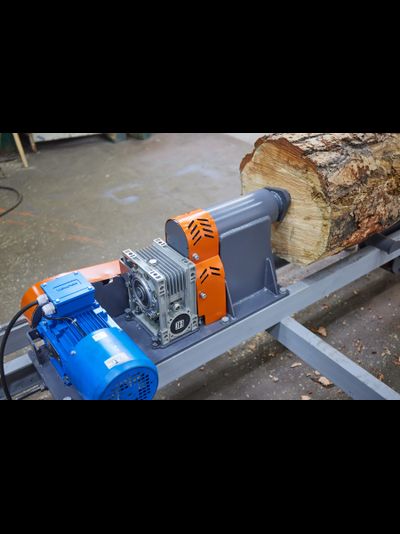

Оцилиндровка бревна выполняется одной фрезой за несколько проходов в зависимости от диаметра заготовки. Частота вращения заготовки 56 об/мин. Скорость перемещения станка изменяется плавно от 0 до 3 м/мин, предусмотрена быстрая перенастройка на ручную подачу. Выборка монтажного паза производится аналогичной фрезой смонтированной на второй каретке. Для выборки паза, оцилиндрованное бревно фиксируется в центрах неподвижно. Механизм вращения бревна включает в себя переднюю и заднюю бабку. Передняя приводная бабка закреплена неподвижно. Задняя бабка легко перемещается на нужную длину заготовки. Оцилиндровочный станок комплектуется люнетом для улучшения геометрии получаемых изделий небольших диметров.
Оцилиндровочный универсальный станок Триумф ОЦС 260/ Оцилиндровочный станок ОЦС-260 предназначен для оцилиндровки, бревен диаметром до 350 мм.
Оцилиндровка бревна выполняется одной фрезой за несколько проходов в зависимости от диаметра заготовки. Частота вращения заготовки 56 об/мин. Скорость перемещения станка изменяется плавно от 0 до 3 м/мин, предусмотрена быстрая перенастройка на ручную подачу. Выборка монтажного паза производится аналогичной фрезой смонтированной на второй каретке. Для выборки паза, оцилиндрованное бревно фиксируется в центрах неподвижно. Механизм вращения бревна включает в себя переднюю и заднюю бабку. Передняя приводная бабка закреплена неподвижно. Задняя бабка легко перемещается на нужную длину заготовки. Оцилиндровочный станок комплектуется люнетом для улучшения геометрии получаемых изделий небольших диметров.
-
Описание

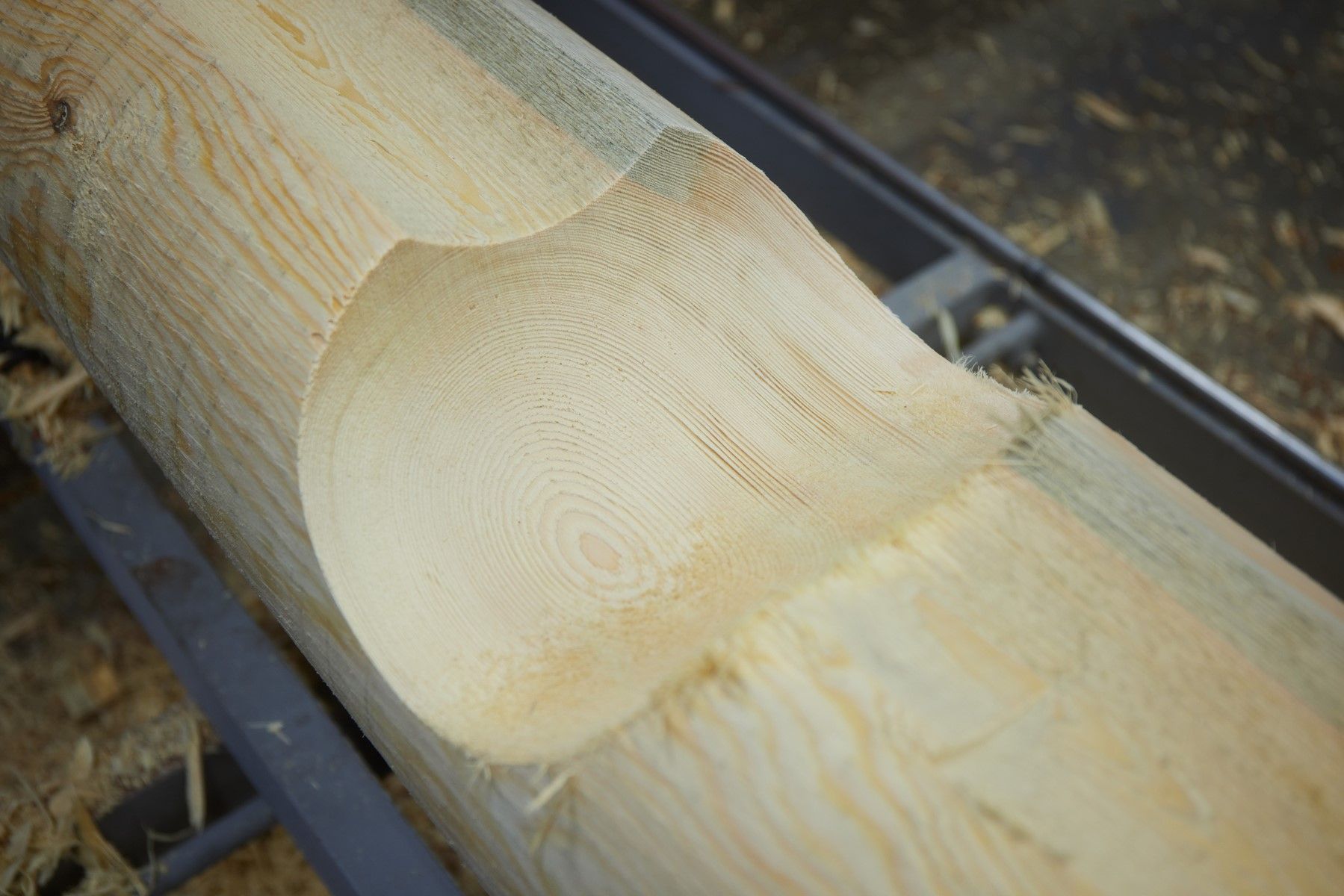

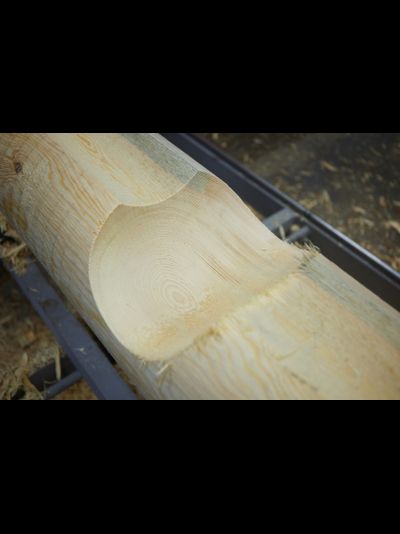

Нарезание чашки выполняется с помощью фрезы для оцилиндровки находящейся на первой каретке. Фреза перемещается вручную винтовой передачей.

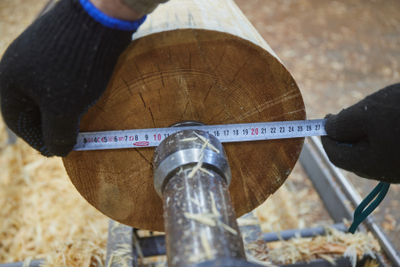

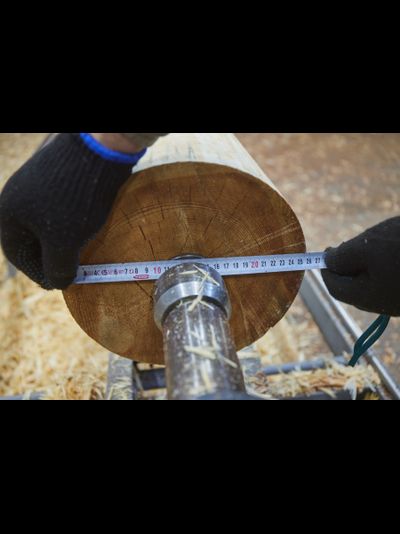

Оцилиндровочная фреза диаметром более 200 мм позволяет проводить обработку бревна любого диаметра от 180 до 260 мм. Нарезания укладочного паза и выборка чашки выполняется фрезами диаметром равным диаметру полученного цилиндра. Оцилиндровочный станок ОЦС-260 быстро переустанавливается на нужную операцию, что позволяет достичь высокой производительности-6 метровое бревно с укладочным пазом и двумя чашками – до 2,5 штук в час.
Технические характеристики.
Мощность двигателя фрезы, кВт/об. Мин (2шт.)
7,5х3000
Мощность двигателя подачи, кВт
0,37
Мощность двигателя продольного перемещения, кВт
1,1
Скорость продольного перемещения, м/мин.
0 до 3
Максимальный диаметр обрабатываемого бревна, мм
330
Диаметр получаемого цилиндра в чистоте, мм
160-260
Частота вращения заготовки, об/мин.
56
Максимальная длина обр. бревна, мм
6000
-
Характеристики
Единица измеренияшт
Нарезание чашки выполняется с помощью фрезы для оцилиндровки находящейся на первой каретке. Фреза перемещается вручную винтовой передачей.
Оцилиндровочная фреза диаметром более 200 мм позволяет проводить обработку бревна любого диаметра от 180 до 260 мм. Нарезания укладочного паза и выборка чашки выполняется фрезами диаметром равным диаметру полученного цилиндра. Оцилиндровочный станок ОЦС-260 быстро переустанавливается на нужную операцию, что позволяет достичь высокой производительности-6 метровое бревно с укладочным пазом и двумя чашками – до 2,5 штук в час.
Технические характеристики.
|
Мощность двигателя фрезы, кВт/об. Мин (2шт.) |
7,5х3000 |
|
Мощность двигателя подачи, кВт |
0,37 |
|
Мощность двигателя продольного перемещения, кВт |
1,1 |
|
Скорость продольного перемещения, м/мин. |
0 до 3 |
|
Максимальный диаметр обрабатываемого бревна, мм |
330 |
|
Диаметр получаемого цилиндра в чистоте, мм |
160-260 |
|
Частота вращения заготовки, об/мин. |
56 |
|
Максимальная длина обр. бревна, мм |
6000 |
