Угловая пилорама Триумф 2У-500/Пилорама дисковая ДПУ-500 (угловая)

Угловая пилорама Триумф 2У-500/Пилорама дисковая ДПУ-500 (угловая)

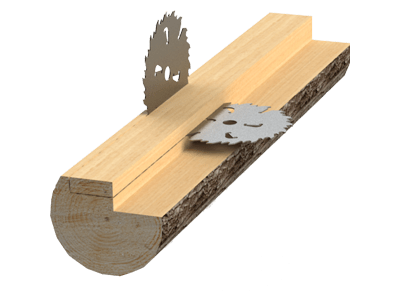

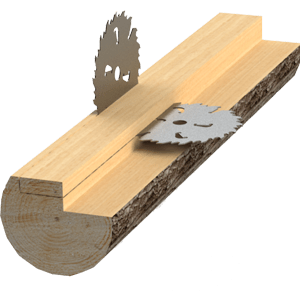

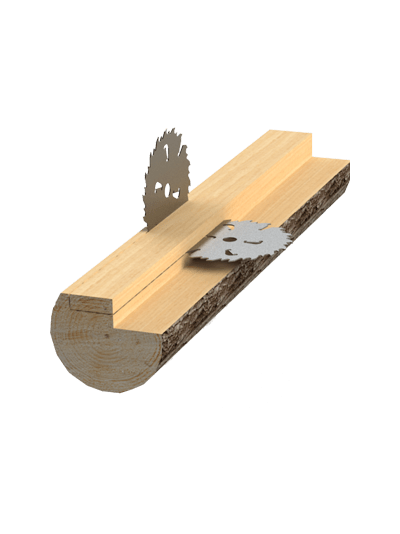

Угловая пилорама Триумф 2У-500/Пилорама углового пиления ДПУ-500 и ДПУ-600 (угловая дисковая пилорама)производит распиловку бревна двумя пильными дисками, расположенными под углом 90 относительно друг друга. Диски перемещаются вместе с кареткой в горизонтальном и вертикальном направлении относительно бревна.

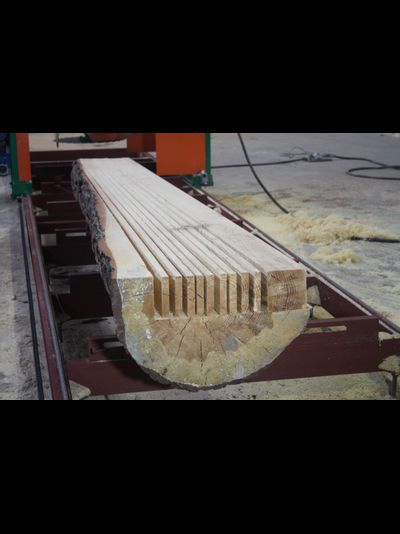

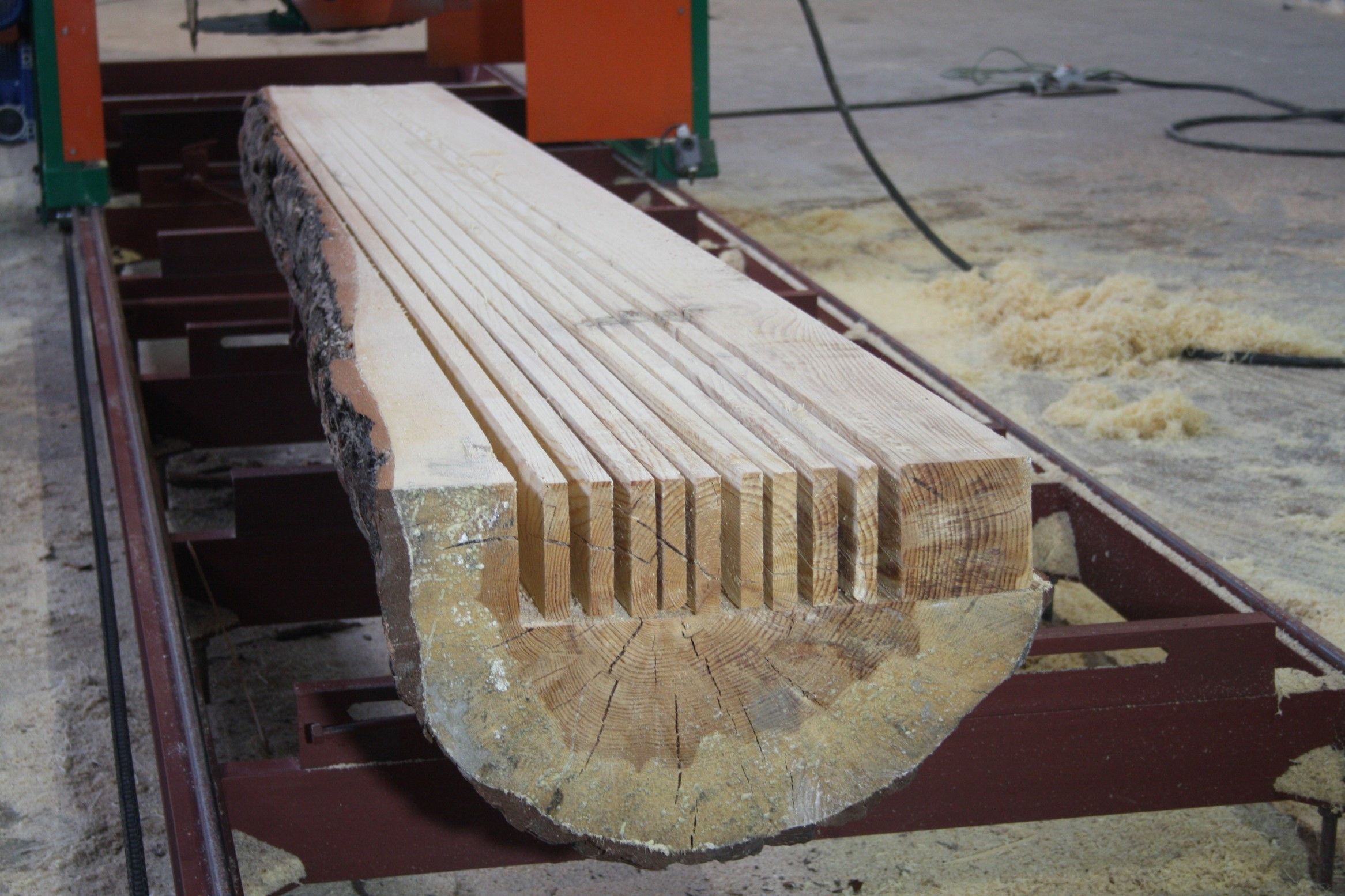

 Применение пилорам углового пиления позволяет получать пиломатериал-доски радиального распила. Доски радиального распила применяются в производстве мебели, окон, лестниц, клееного бруса. Цены на пиломатериал радиального распила выше в 1,5 -2 раза  чем цены на пиломатериал обычного распила.

Угловая пилорама Триумф 2У-500/Пилорама углового пиления ДПУ-500 и ДПУ-600 (угловая дисковая пилорама)производит распиловку бревна двумя пильными дисками, расположенными под углом 90 относительно друг друга. Диски перемещаются вместе с кареткой в горизонтальном и вертикальном направлении относительно бревна.

 Применение пилорам углового пиления позволяет получать пиломатериал-доски радиального распила. Доски радиального распила применяются в производстве мебели, окон, лестниц, клееного бруса. Цены на пиломатериал радиального распила выше в 1,5 -2 раза  чем цены на пиломатериал обычного распила.

  • Описание

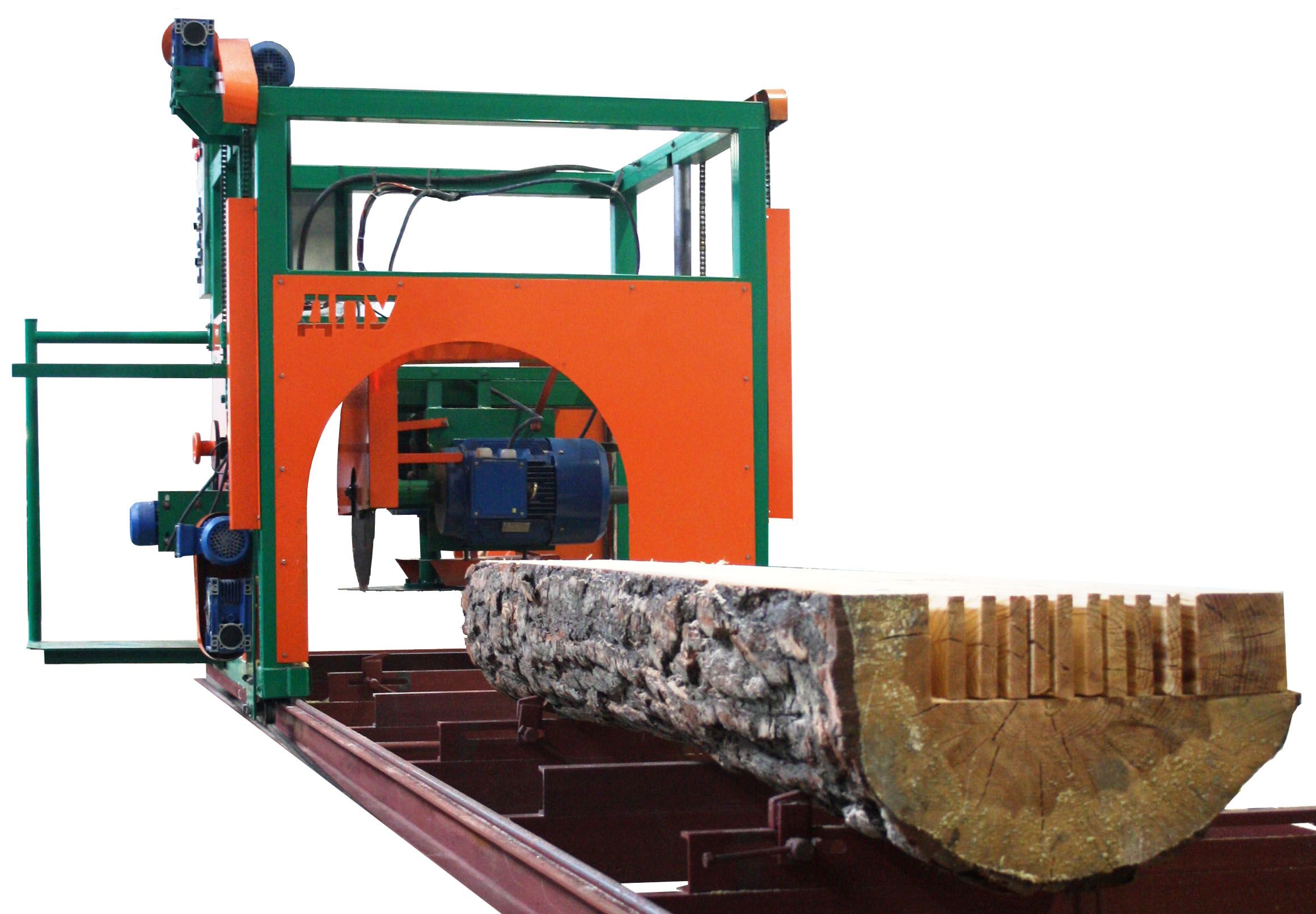

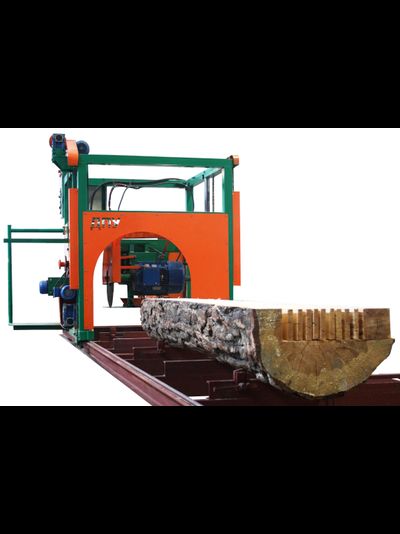

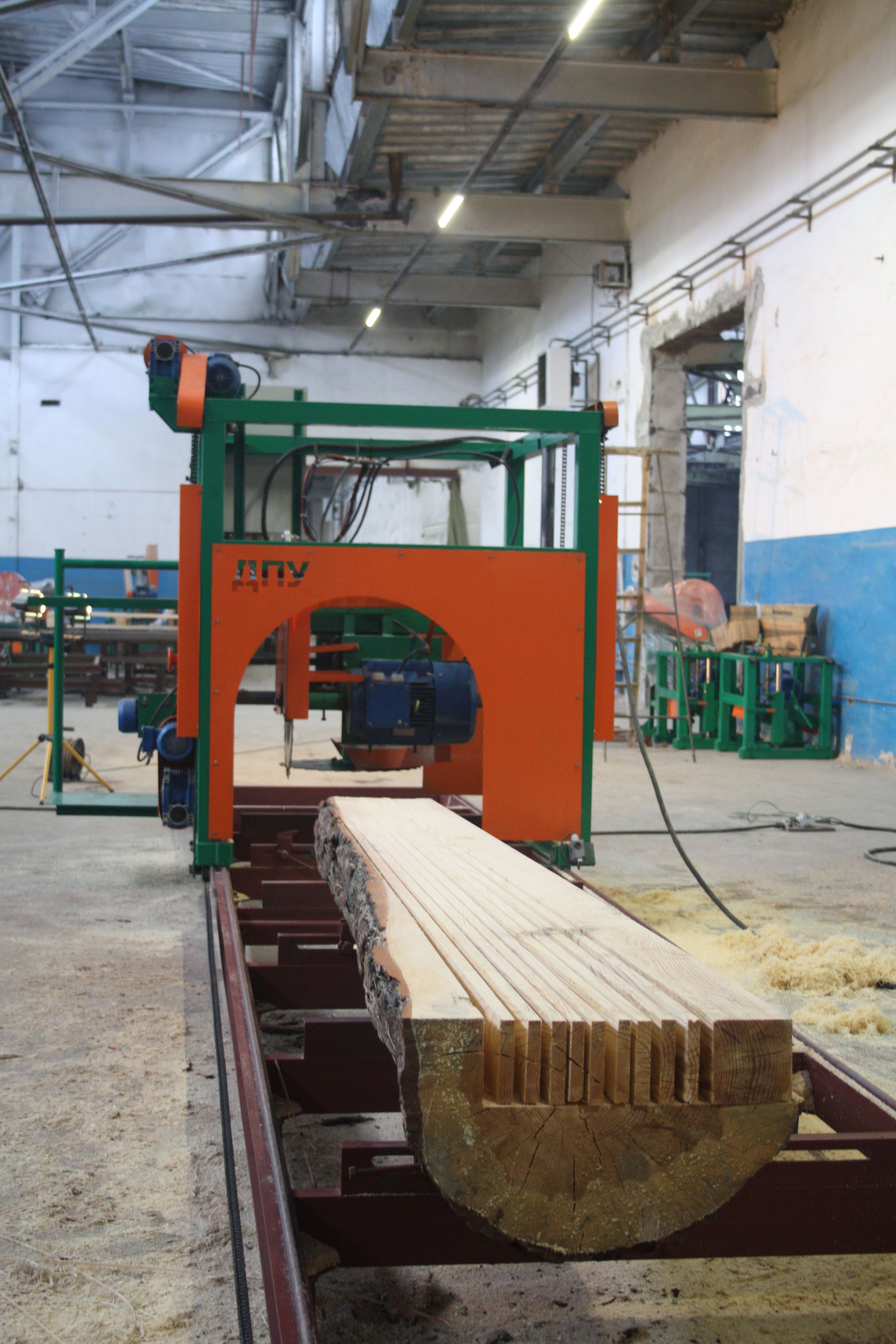

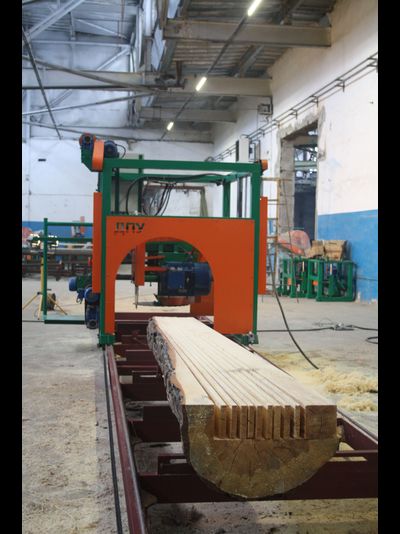

      Пиловочник фиксируется на направляющих рельсах при помощи клиновых зажимов. На углопильном станке распиловка бревна производится за одну установку без кантования, что положительно сказывается на трудоемкости и производительности производства. В вертикальной плоскости каретка перемещается по скалкам портала с помощью цепного механизма и электропривода с возможностью ручной доводки размера. Специально смонтированная кабина позволяет оператору перемещаться вместе с пилорамой при распиловке бревна.

    Максимальные размеры бруса, который можно получить на угловой пилораме ДПУ-500, составляют 180х180х6000 мм, на ДПУ-600 200х200х6000мм. Перемещение каретки углопила при распиловке производится при помощи цепной передачи электроприводом. На пилорамах углового пиления отсутствует «холостой» обратный ход, так как осуществляется полный цикл распиловки древесины, как в прямом, так и в обратном направлении движения пильной каретки.

      По желанию заказчиков дополнительно пилораму можно укомплектовать следущими опциями: «Электромеханическая подача», «Опция плавная подача», "Электронная линейка" и др.

    Технические характеристикиугловой дисковой пилорамы

    Параметры

    ДПУ-500

    ДПУ-600

    Диаметр обрабатываемого бревна,мм

    до 800

    до 900

    Длина обрабатываемого бревна,мм

    до 6000

    Диаметр вертикального пильного диска,мм

    500

    600

    Диаметр горизонтального пильного диска,мм

    550

    600

    Мощность двигателей дисковых пил, кВт

    2х11

    2х15

    Мощность двигателя поперечного перемещения каретки,кВт

    0,37

    0,37

    Мощность двигателя вертикального перемещения каретки,кВт

    0,37

    0,55

    Мощность двигателя продольного перемещения станка,кВт

    0,55

    0,55

    Скорость подачи пилорамы,м/мин

    5;8;12

    5;8;12

    Максимальные размеры получаемого бруса, мм

    180х180

    210х210

    Габаритные размеры станка (без направляющих),мм:

    длина

    ширина

    высота



    1400

    1900

    1600



    1600

    2000

    1700

    Длина рельсового пути,мм

    10500

    10500

    Масса станка,кг

    800

    950

    Производительность обрезного пиломатериала, м3/смену

    8-13

    10-15

    Выход пиломатериала,%.

    до 74

    до 74
