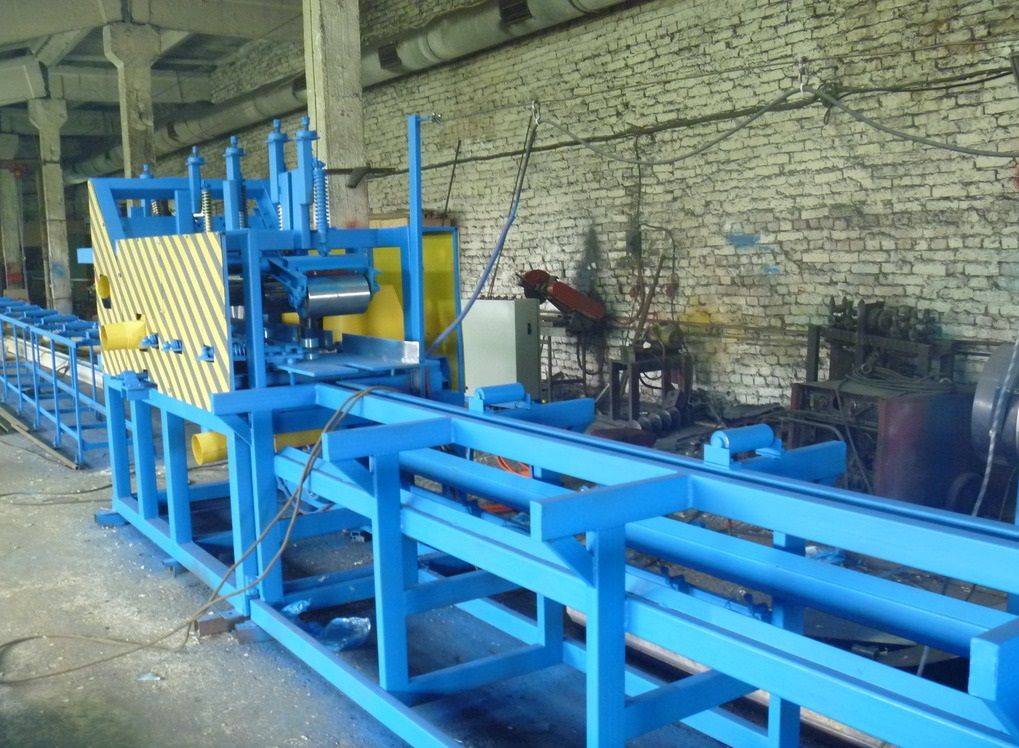

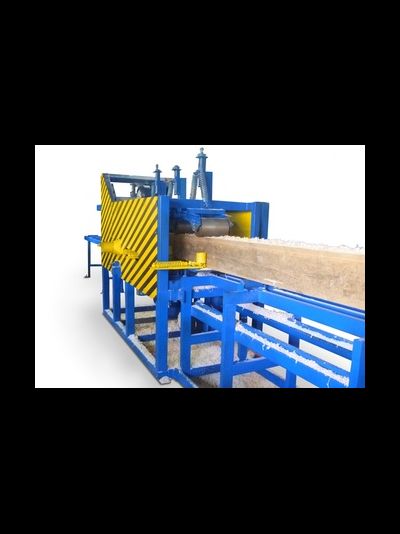

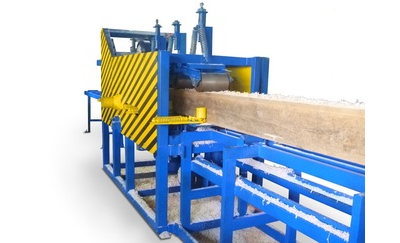

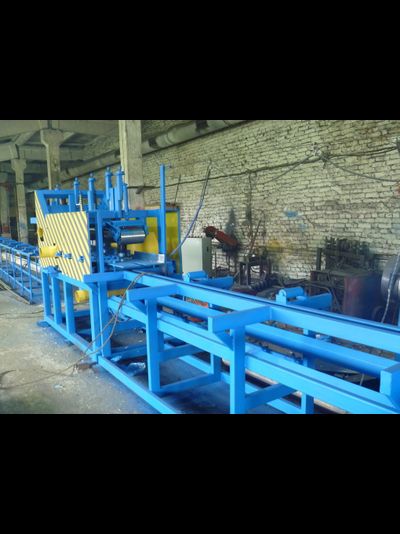

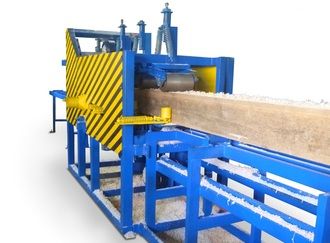

Станок брусопрофилирующий четырехсторонний "ФЛАГМАН 4х300"

Конструкция и принцип действия четырехстороннего станка для профилирования бруса "Флагман 4х300"

Станок "Флагман 4х300" относится к классу тяжелых четырехсторонних станков.

Рама станка сварена из большого количества квадратных труб крупного сечения особым образом для обеспечения максимальной геометрической жесткости. Конструкция рамы гарантирует полное отсутствие излишней вибрации при работе станка.

Обработка заготовки производится со всех четырех сторон за один проход.

Заготовка подается с торца специальным стреловидным толкателем, скорость движения толкателя регулируется оператором. Толкатель не теряет контакта с заготовкой на протяжении всего цикла обработки. По окончанию обработки толкатель быстро возвращается в исходное положение.

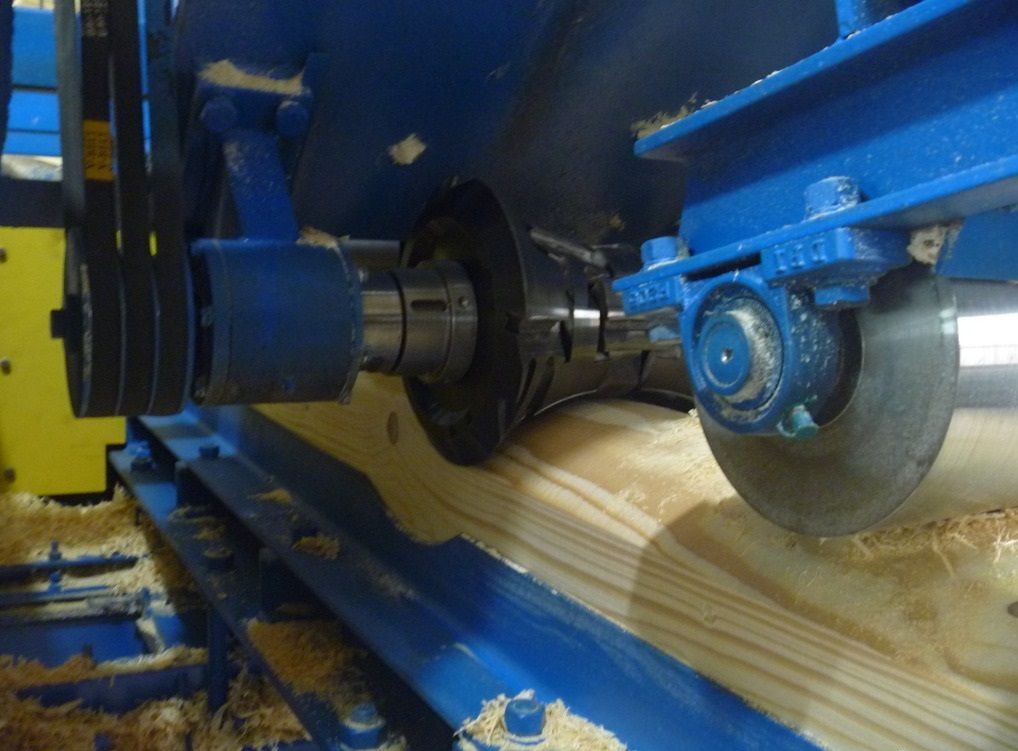

Направляющая планка, прижимные верхние вальцы и боковые ролики обеспечивают стабильность положения заготовки во время обработки.

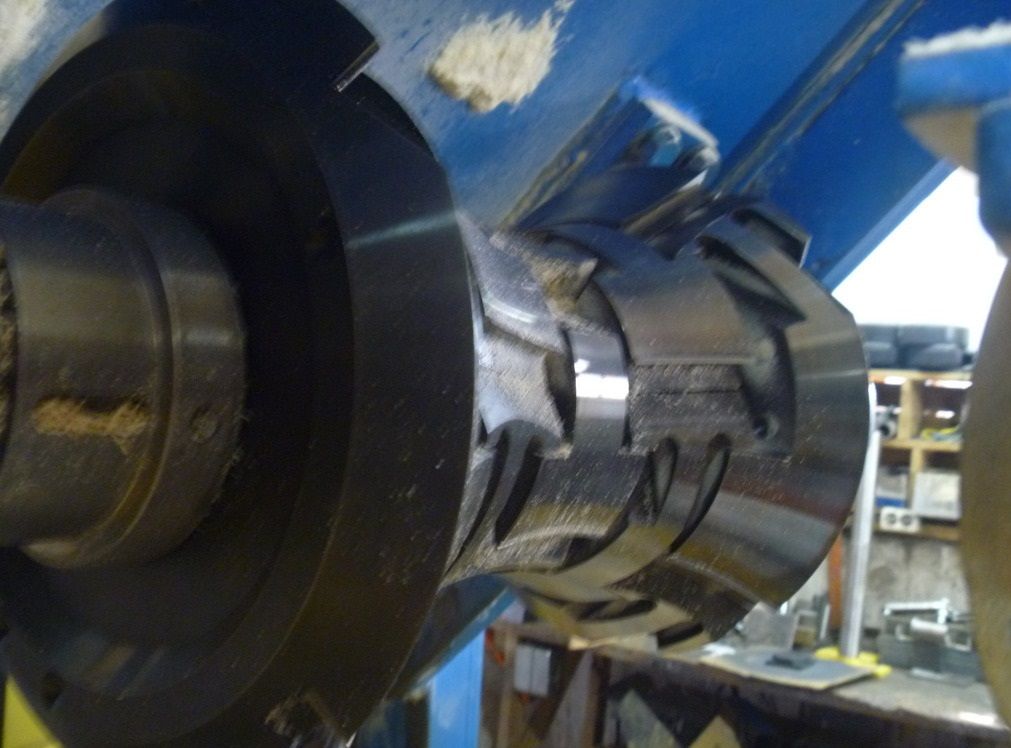

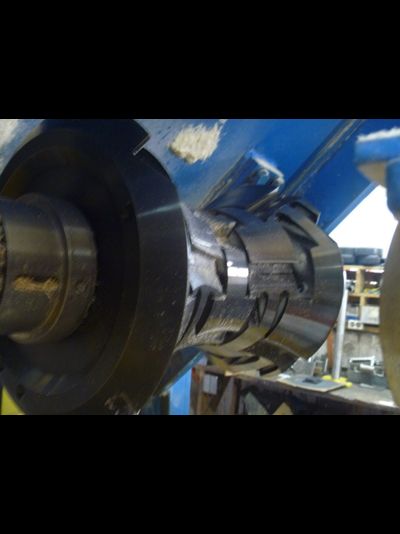

Профиль сечения изготавливаемой продукции определяется установленным на станке инструментом.

У каждого обрабатывающего шпинделя предусмотрен раструб для стружкоудаления.

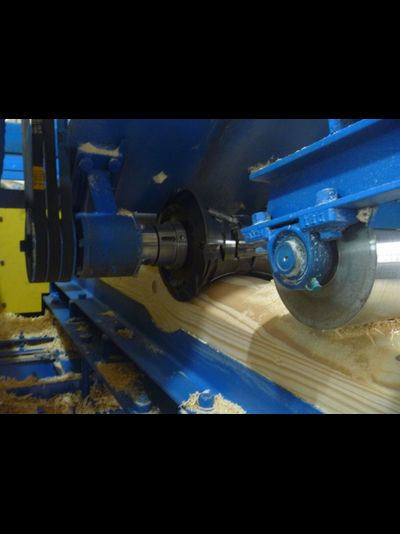

Рабочая поверхность стола, обрабатывающие шпиндели, направляющая планка, прижимные вальцы и ролики - все элементы станка регулируются.

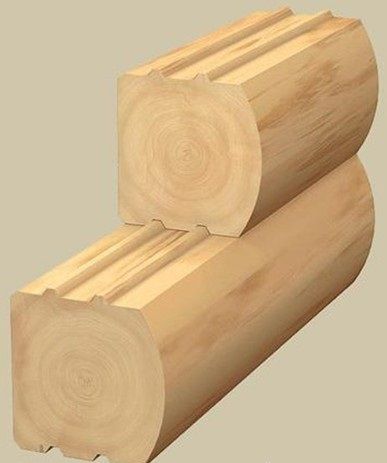

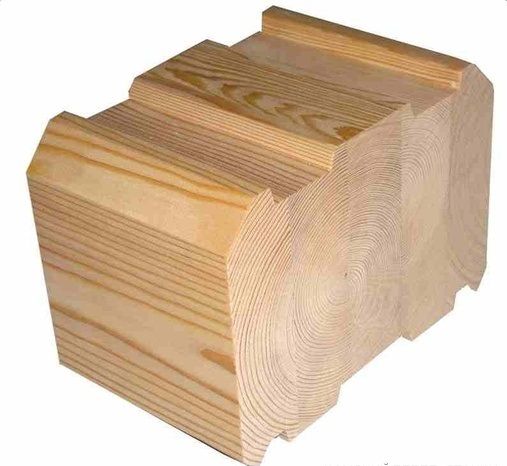

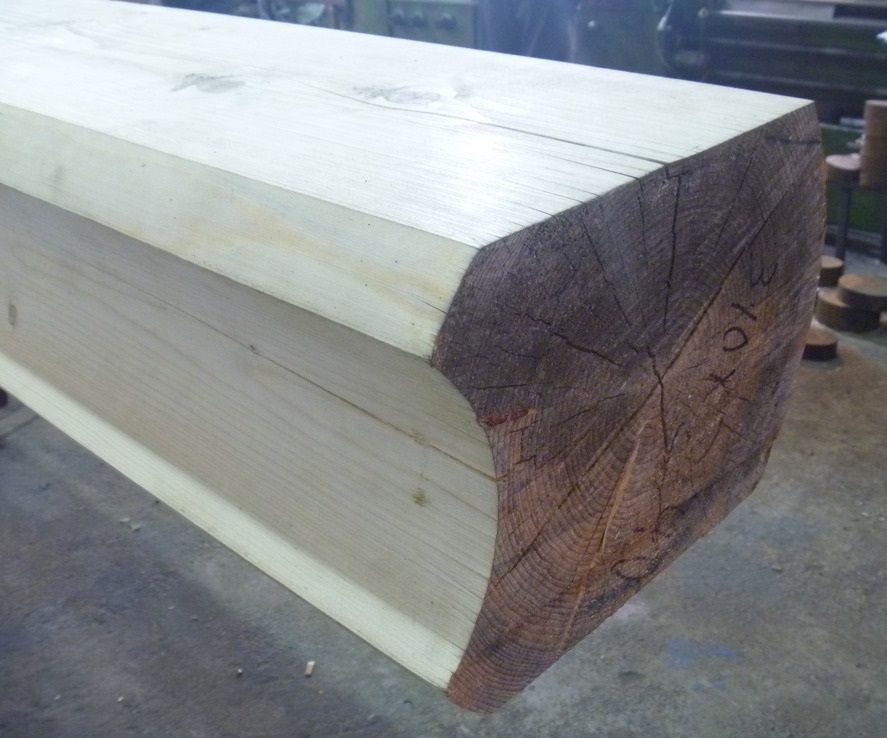

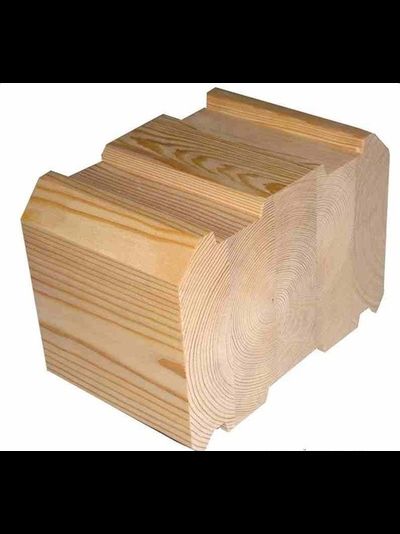

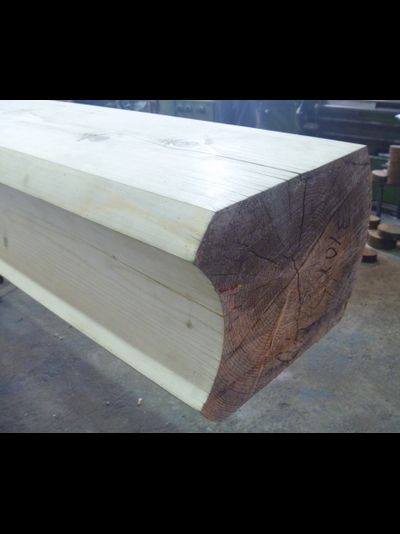

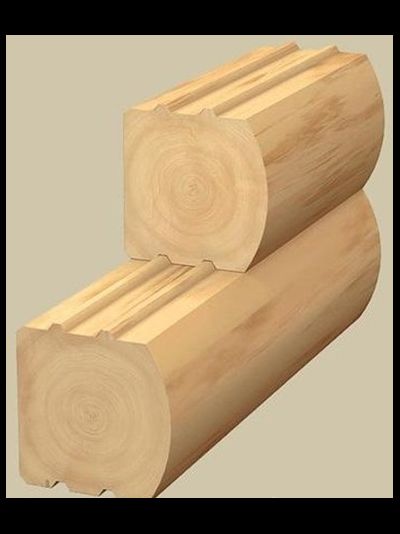

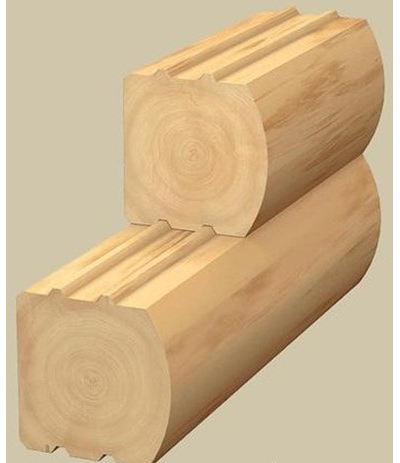

Станок в стандартном исполнении предназначен для изготовления профилированного бруса шириной от 90 до 300мм и высотой от 140 до 300мм. с боковыми плоскими сторонами. По желанию заказчика размеры сечений могут быть увеличены, а формы сечений - изменены. При определенной модификации возможно изготовления бруса с одной или двумя радиусными (или фигурными) боковыми поверхностями. Профиль сечение и конкретный размер определяется установленным на станке инструментом.

Технические характеристики четырехстороннего станка для профилирования бруса "ФЛАГМАН 4х300":

Длина обрабатываемой заготовки min, мм 1 100

Ширина получаемого бруса, мм от 90 до 300

Высота получаемого бруса, мм от 140до 300

Наибольшая толщина снимаемого слоя, мм 25; 30

Количество шпинделей, шт. 4

Суммарная установленная мощность, кВт 61,7до 90,2

Мощность привода верхнего шпинделя, кВт 18,5 ;15; 22

Мощность привода нижнего шпинделя, кВт 15; 11; 18,5; 22

Мощность привода правого (базообразующего) шпинделя, кВт 11; 15; 18,5; 22

Мощность привода левого шпинделя, кВт 15; 11; 18,5; 22

Мощность привода подачи заготовки, кВт 2,2

Напряжение, В.380

Частота вращения шпинделей, об/мин 4500

Скорость подачи, м/мин 0 - 30

Размеры инструмента (dнар. х dпос):

   На горизонтальных шпинделях, мм160-200х60

   На вертикальных шпинделях, мм160-200х60

Наружный диаметр патрубков стружкоприемников, мм 100

Рабочая высота стола, мм 800+-50

Длина приемного стола, мм -по заказу

Габариты (ДхШхВ), мм 3100х1000х1950

Масса, кг3500
