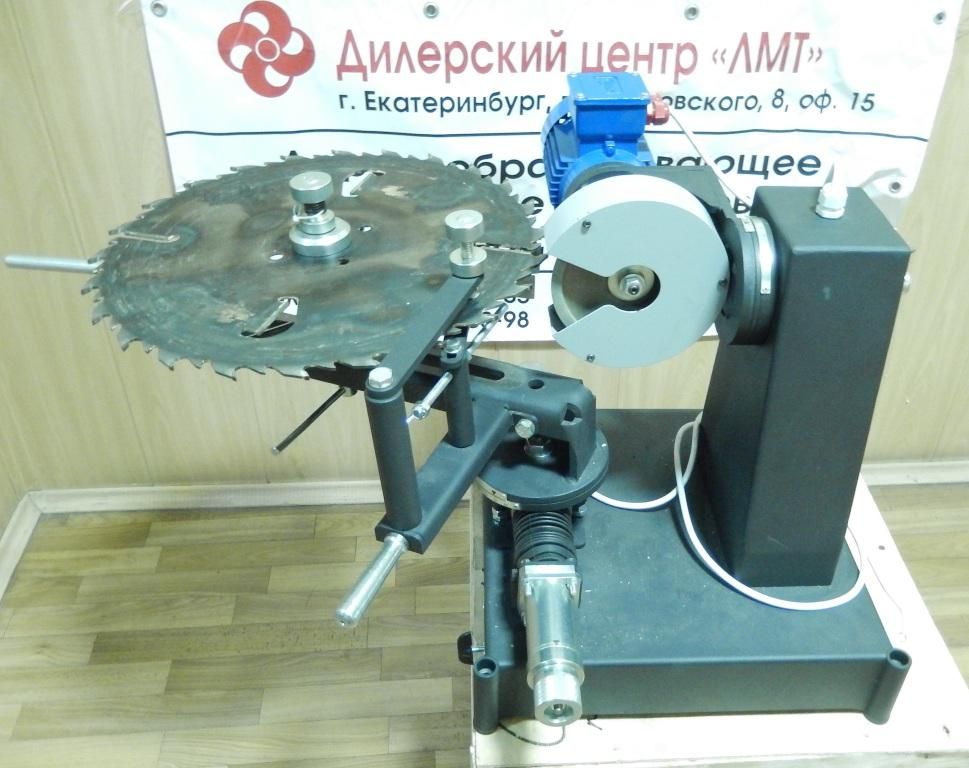

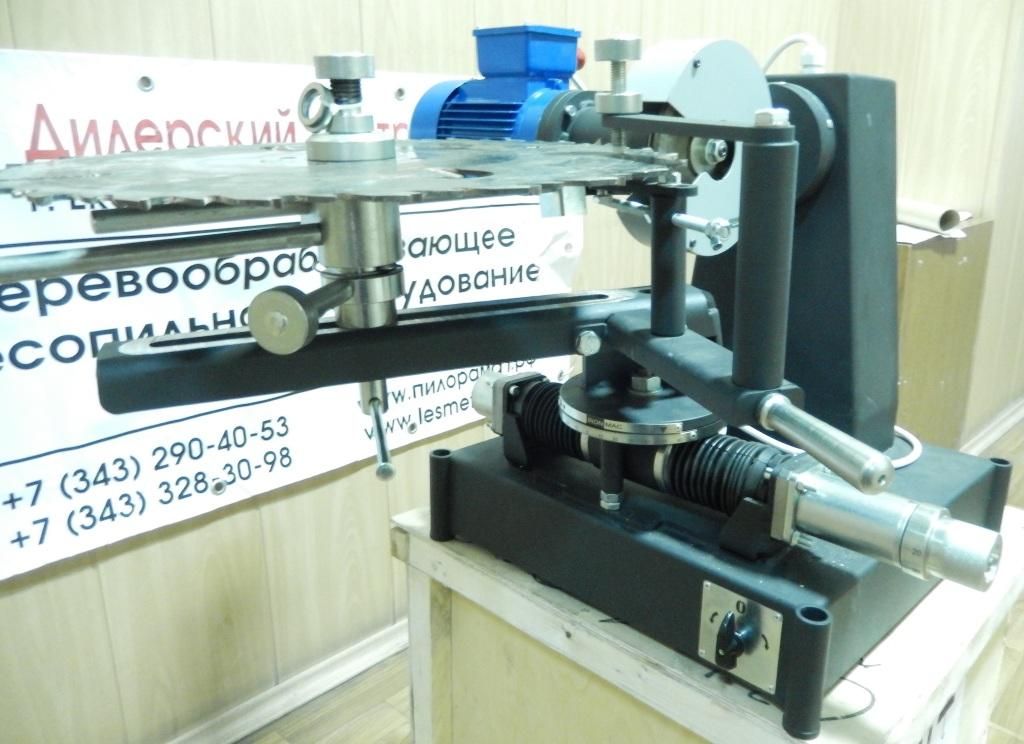

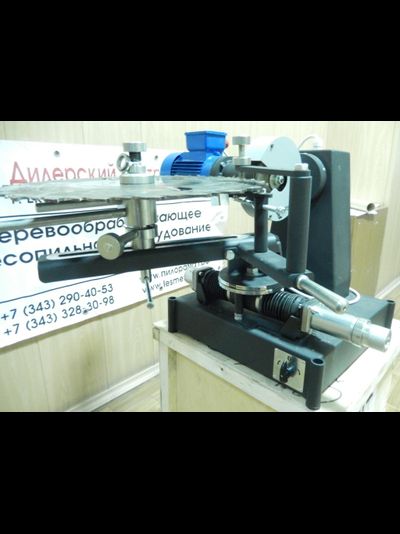

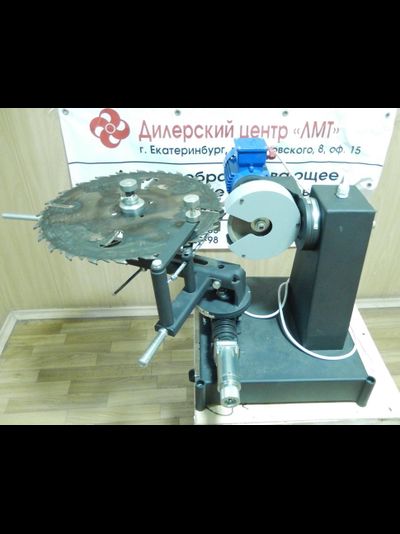

Заточной станок для дисковых пил с твердосплавными напайками АЗС-600.
Заточной станок производит заточку дисковых пил с твердосплавными напайками по передней и задней грани зуба. Возможна заточка прямого зуба и косого зуба. На станке возможно затачивать дисковые пилы диаметром от 140 до 600 мм, посадочный диаметр от 20 мм до 100 мм (установочные шайбы в комплекте). Конструкция станка отличается точностью и надёжностью в работе.
Заточной станок для дисковых пил с твердосплавными напайками АЗС-600.
Заточной станок производит заточку дисковых пил с твердосплавными напайками по передней и задней грани зуба. Возможна заточка прямого зуба и косого зуба. На станке возможно затачивать дисковые пилы диаметром от 140 до 600 мм, посадочный диаметр от 20 мм до 100 мм (установочные шайбы в комплекте). Конструкция станка отличается точностью и надёжностью в работе.
-
Описание
Подача зуба пилы в зону заточки производится с помощью толкателя за переднюю поверхность зуба до жёсткого упора, что гарантирует равномерную заточку и одинаковый съём металла с каждого зуба. Шаг толкателя регулируется в широком диапазоне в зависимости от диаметра пилы и количества зубьев. Величина снимаемого слоя с твёрдосплавной пластинки регулируется поперечным перемещением суппорта с пильным диском, микрометрическим ходовым винтом, путём вращения рукоятки с лимбом, можно установить нужный допуск на заточку.
Процесс заточки происходит вручную попеременным перемещением рукоятки подача на зуба пилы и подачи пильного диска на заточной круг с помощью наклона маятникового механизма.
Технические характеристики заточного станка для дисковых пил АЗС-600:
наименьший диаметр затачиваемой пилы, мм
140
наибольший диаметр затачиваемых пил, мм
600
посадочный диаметр пилы, мм
20-100мм
передний угол заточки зуба, град
-8 … +40
задний угол заточки зуба, град
0… 30
угол косой заточки передней грани, град
0 … 15
угол косой заточки задней грани, град
0 …15
размер заточного диска, мм
150*32*10
Напряжение электросети, В
380
мощность электродвигателя, кВт
0,25
длина станка, мм
700
ширина станка, мм
600
высота, мм
500
вес станка, кг
50
-
Характеристики
Единица измеренияшт
Подача зуба пилы в зону заточки производится с помощью толкателя за переднюю поверхность зуба до жёсткого упора, что гарантирует равномерную заточку и одинаковый съём металла с каждого зуба. Шаг толкателя регулируется в широком диапазоне в зависимости от диаметра пилы и количества зубьев. Величина снимаемого слоя с твёрдосплавной пластинки регулируется поперечным перемещением суппорта с пильным диском, микрометрическим ходовым винтом, путём вращения рукоятки с лимбом, можно установить нужный допуск на заточку.
Процесс заточки происходит вручную попеременным перемещением рукоятки подача на зуба пилы и подачи пильного диска на заточной круг с помощью наклона маятникового механизма.
Технические характеристики заточного станка для дисковых пил АЗС-600:
|
наименьший диаметр затачиваемой пилы, мм |
140 |
|
наибольший диаметр затачиваемых пил, мм |
600 |
|
посадочный диаметр пилы, мм |
20-100мм |
|
передний угол заточки зуба, град |
-8 … +40 |
|
задний угол заточки зуба, град |
0… 30 |
|
угол косой заточки передней грани, град |
0 … 15 |
|
угол косой заточки задней грани, град |
0 …15 |
|
размер заточного диска, мм |
150*32*10 |
|
Напряжение электросети, В |
380 |
|
мощность электродвигателя, кВт |
0,25 |
|
длина станка, мм |
700 |
|
ширина станка, мм |
600 |
|
высота, мм |
500 |
|
вес станка, кг |
50 |
