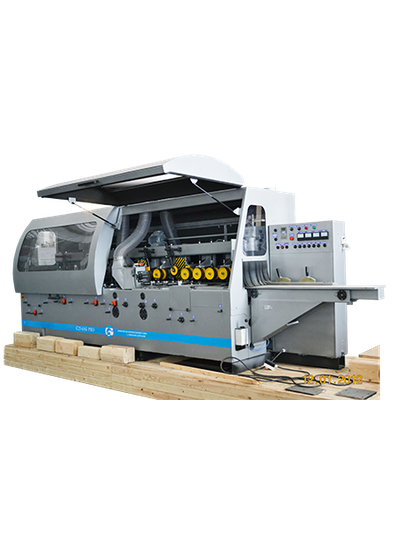

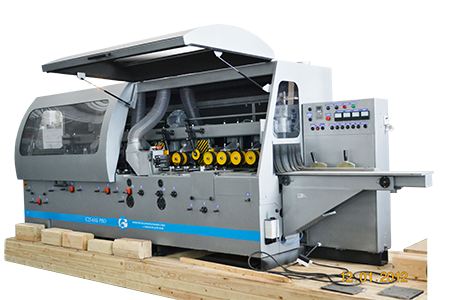

Станок серии С25-6АБ предназначен для производства различных погонажных изделий и профилированного бруса, в том числе естественной влажности.
Станок серии С25-6АБ предназначен для производства различных погонажных изделий и профилированного бруса, в том числе естественной влажности.
-
Описание
Отличительные особенности и комплектация:
- тяжелая литая станина, прошедшая специальную обработку, гасит любые вибрации, возникающие в процессе обработки, позволяет получить высококачественные изделия;
- высокоскоростные шпиндели повышенной точности;
- для изготовления подающих столов используется ст. 40Х (с хромом) для повышения износоустойчивости;
- механизм подачи рассредоточенного типа с верхними и нижними подающими роликами;
- верхние подающиеся ролики оснащены механическими прижимами, что позволяет производить обработку при низких отрицательных температурах;
- подающие верхние ролики могут быть оснащены пневматической системой прижимов с плавной регулировкой силы давления, которая может регулировать давление отдельно;
- верхние подающие ролики изготовлены с рифлением «волчий зуб», что обеспечивает обработку заготовки любой влажности, при меньшем вдавливании роликов в древесину;
- система смазки стола применяется для снижения нагрузки на механизм подачи и для протяжки пиломатериала естественной влажности;
- станки оснащены системой цифровой индикации перемещения шпинделей;
- по желанию заказчика возможно оснащение комплектом для продольной распиловки заготовки.
Обработанный пиломатериал соответствует нижеуказанным параметрам:
- прямолинейность базовой боковой стороны обработанной заготовки не более 0,3 мм на длине 1000 мм;
- перпендикулярность боковых сторон базовой пласти обработанной заготовки не более 0,25 мм на длине 100 мм;
- равномерность толщины и ширины обработанного образца не более 0,3 мм.
Основные технические характеристики на станок мод.С25-6А Параметры Количество шпинделей, шт. 6 Положение калёвочного шпинделя Низ Частота вращения шпинделей, об/мин 6000 Посадочные размеры горизонтальных шпинделей, длина x диаметр, мм 260 x 50 Посадочные размеры вертикальных шпинделей, длина x диаметр, мм (в скобках – по заказу) 230 x 50 Скорость подачи, м/мин 2-40 Размеры заготовки, мм (при фрезах Ø140) - ширина 35-260 - толщина 12-230 - минимальная длина при обработке в потоке 250 - минимальная длина одиночной заготовки 700 Максимальная толщина заготовки при продольной распиловке, мм 50 Минимальные размеры изделия, мм (при фрезах Ø140 мм) - ширина 30 - толщина 10 Максимальный припуск при обработке цилиндрическими фрезами на 1-м шпинделе, мм Максимальный припуск при обработке цилиндрическими фрезами, мм 10 Глубина профилирования, мм (на 1-м шпинделе глубина профиля max 3 мм) 30 Устанавливаемые цилиндрические фрезы, мм Ø125…140 Устанавливаемые профильные фрезы на вертикальных шпинделях, мм Ø110…200 Устанавливаемые профильные фрезы на горизонтальных шпинделях, мм Ø110…200 Устанавливаемые пилы, мм Ø250 Мощность эл./двигателя 1-го шпинделя, кВт 11,0 Мощность эл./двигателя 2-го шпинделя, кВт 11,0 Мощность эл./двигателя 3-го шпинделя, кВт 11,0 Мощность эл./двигателя 4-го шпинделя, кВт 11,0 Мощность эл./двигателя 5-го шпинделя, кВт 11,0 Мощность эл./двигателя 6-го шпинделя, кВт 11,0 Мощность эл./двигателя подачи, кВт 4,0 Мощность эл./двигателя подъёма, кВт 1,1 Общая мощность станка (округлено), кВт 70 Диаметр выходных патрубков аспирации, мм Ду150 Производительность требуемой аспирации, м3/ч 6 x 2000 Габаритные размеры станка, мм - длина 5500 - ширина 1500 - высота 2000 Масса станка, т 6,2 Примечания:
- на нижний суппорт профильные фрезы не устанавливаютсяКомплектность Обозначение Наименование Количество С25-6АБ.00.000 Станок в сборе 1 С16-1А.00.028 Втулка (возможность обработки узких заготовок). Установка вместо левого ряда подающих зубчатых роликов по ходу движения заготовки 12 С25-5А.11.021-03 Плита. Устанавливается на калевочный суппорт для профильной обработки. 2 С25-5А.10.011-01 Ролик. Устанавливается вместо подающих зубчатых роликов для обработки узких заготовок 1 ИП.16.000 Ключ. Затягивание и ослабление гайки фиксации инструмента на шпинделе. 1 ИП.17.000 Ключ. Затягивание и ослабление гайки фиксации инструмента на шпинделе. Удобство работы с правым вертикальным суппортом. 1 ИП.35.000 Комплект колец. Проставки на горизонтальные шпиндельные валы для возможности установки дереворежущего инструмента различной длины. 6 DIN468-160-V17 Рукоятка. Перемещение суппортов в горизонтальном и вертикальном направлении. Ослабление и затягивание стопорных винтов. 1 Ключ 7812-1606 Д Хим. Окс. прм. ГОСТ 25787-83 1 Наушники противошумные СОМ 3 ГОСТ 12.4.051-87. Поставка осуществляется при изготовлении станка без ЗИО, допускается замена на 14353М 1 С25-4А.12.500 Опора дополнительная (обработка заготовки шириной более160 мм нижним горизонтальным шпинделем) 1 С25-4А.15.500-02 Опора дополнительная. Обработка заготовки более 160 мм верхним горизонтальным шпинделем. 2 С25-4А.15.500-06 Н Опора дополнительная. Обработка заготовки шириной более 160 мм калевочным нижним горизонтальным шпинделем. 1 С25-6АБ РЭ Руководство по эксплуатации 1 Сменные части и принадлежности заказываемые опциально (за дополнительную плату) Звукоизолирующее ограждение Защита персонала от шумовых вибраций. 1 Деревянный ящик упаковочный 1 Виброопора Установка на фундамент 10 С25-5АБ.70.000 Пневматическая система прижимов. Упрощение регулировки силы давления прижимных роликов. комплект С25-5А.11.100 Плита. Установка пил для продольной распиловки заготовки на калёвочный суппорт. 2 С25-5А.11.100-01 Плита. Установка пил для продольной распиловки заготовки на калёвочный суппорт. 1 С16-1А.17.024-01 Скалка. Установка на калевочный суппорт прижима верхнего С16-2А.33.000. 1 В сборе С16-2А.33.000 Прижим верхний. Обработка тонких заготовок и пиление калевочным суппортом. 1 С16-1А.17.034 Фланец. Установка на калевочный суппорт прижима верхнего С16-2А.33.000. 1 Штифт 6х60 ГОСТ 3129-70 Установка на калевочный суппорт прижима верхнего С16-2А.33.000. 1 Винт М6-6gх2.56.05 ГОСТ 11738-84 Установка на калевочный суппорт прижима верхнего С16-2А.33.000. 4 ИП.07.000 Оправка цанговая правая. Возможность установки дереворежущего инструмента с посадочным диаметром 60 мм на верхний горизонтальный шпиндель. 1 ИП.07.000-02 Оправка цанговая правая. Возможность установки дереворежущего инструмента с посадочным диаметром 60 мм на правый вертикальный шпиндель. 1 ИП.08.000 Оправка цанговая левая. Возможность установки дереворежущего инструмента с посадочным диаметром 60 мм на калевочный шпиндель. 1 ИП.08.000-02 Оправка цанговая левая. Возможность установки дереворежущего инструмента с посадочным диаметром 60 мм на левый вертикальный шпиндель. 1 ИП.23.000-02 Приспособление для установки ножей сборных фрез. Установка ножей в дереворежущих цилиндрических строгальных барабанах диаметром 140 мм 1 Болт 1.1.М20Х330. Ст3 ГОСТ 24379.1-80 Болт фундаментный. Если не приобретаются виброопоры 10 Электродвигатели 15 квт Установка электродвигателей повышенной мощности на вертикальные суппорта. 2 Станок модели С25-6АБ может быть оснащен комплектом плит на калевочный суппорт, накладок на базовые и боковые прижимные линейки, ограждений на верхние суппорта (установка фрез наружным диаметром до 250 мм) для обработки бруса круглого сечения. Номенклатура и количество поставляемого со станком дереворежущего инструмента определяется согласно договора поставки (в том числе и цилиндрические фрезы). Система аспирации приобретается из расчёта 2000 куб. м/ч на один суппорт станка.
Станок соответствует действующим ГОСТам и ТУ для данной группы товаров, что подтверждается наличием сертификата соответствия и отметками завода изготовителя.
На поставляемое оборудование действует гарантия в течение 12 месяцев.
-
Характеристики
Единица измеренияшт
Отличительные особенности и комплектация:
- тяжелая литая станина, прошедшая специальную обработку, гасит любые вибрации, возникающие в процессе обработки, позволяет получить высококачественные изделия;
- высокоскоростные шпиндели повышенной точности;
- для изготовления подающих столов используется ст. 40Х (с хромом) для повышения износоустойчивости;
- механизм подачи рассредоточенного типа с верхними и нижними подающими роликами;
- верхние подающиеся ролики оснащены механическими прижимами, что позволяет производить обработку при низких отрицательных температурах;
- подающие верхние ролики могут быть оснащены пневматической системой прижимов с плавной регулировкой силы давления, которая может регулировать давление отдельно;
- верхние подающие ролики изготовлены с рифлением «волчий зуб», что обеспечивает обработку заготовки любой влажности, при меньшем вдавливании роликов в древесину;
- система смазки стола применяется для снижения нагрузки на механизм подачи и для протяжки пиломатериала естественной влажности;
- станки оснащены системой цифровой индикации перемещения шпинделей;
- по желанию заказчика возможно оснащение комплектом для продольной распиловки заготовки.
Обработанный пиломатериал соответствует нижеуказанным параметрам:
- прямолинейность базовой боковой стороны обработанной заготовки не более 0,3 мм на длине 1000 мм;
- перпендикулярность боковых сторон базовой пласти обработанной заготовки не более 0,25 мм на длине 100 мм;
- равномерность толщины и ширины обработанного образца не более 0,3 мм.
| Основные технические характеристики на станок мод.С25-6А | Параметры |
| Количество шпинделей, шт. | 6 |
| Положение калёвочного шпинделя | Низ |
| Частота вращения шпинделей, об/мин | 6000 |
| Посадочные размеры горизонтальных шпинделей, длина x диаметр, мм | 260 x 50 |
| Посадочные размеры вертикальных шпинделей, длина x диаметр, мм (в скобках – по заказу) | 230 x 50 |
| Скорость подачи, м/мин | 2-40 |
| Размеры заготовки, мм (при фрезах Ø140) | |
| - ширина | 35-260 |
| - толщина | 12-230 |
| - минимальная длина при обработке в потоке | 250 |
| - минимальная длина одиночной заготовки | 700 |
| Максимальная толщина заготовки при продольной распиловке, мм | 50 |
| Минимальные размеры изделия, мм (при фрезах Ø140 мм) | |
| - ширина | 30 |
| - толщина | 10 |
| Максимальный припуск при обработке цилиндрическими фрезами на 1-м шпинделе, мм | |
| Максимальный припуск при обработке цилиндрическими фрезами, мм | 10 |
| Глубина профилирования, мм (на 1-м шпинделе глубина профиля max 3 мм) | 30 |
| Устанавливаемые цилиндрические фрезы, мм | Ø125…140 |
| Устанавливаемые профильные фрезы на вертикальных шпинделях, мм | Ø110…200 |
| Устанавливаемые профильные фрезы на горизонтальных шпинделях, мм | Ø110…200 |
| Устанавливаемые пилы, мм | Ø250 |
| Мощность эл./двигателя 1-го шпинделя, кВт | 11,0 |
| Мощность эл./двигателя 2-го шпинделя, кВт | 11,0 |
| Мощность эл./двигателя 3-го шпинделя, кВт | 11,0 |
| Мощность эл./двигателя 4-го шпинделя, кВт | 11,0 |
| Мощность эл./двигателя 5-го шпинделя, кВт | 11,0 |
| Мощность эл./двигателя 6-го шпинделя, кВт | 11,0 |
| Мощность эл./двигателя подачи, кВт | 4,0 |
| Мощность эл./двигателя подъёма, кВт | 1,1 |
| Общая мощность станка (округлено), кВт | 70 |
| Диаметр выходных патрубков аспирации, мм | Ду150 |
| Производительность требуемой аспирации, м3/ч | 6 x 2000 |
| Габаритные размеры станка, мм | |
| - длина | 5500 |
| - ширина | 1500 |
| - высота | 2000 |
| Масса станка, т | 6,2 |
Примечания:
- на нижний суппорт профильные фрезы не устанавливаются
| Комплектность | |||
| Обозначение | Наименование | Количество | |
| С25-6АБ.00.000 | Станок в сборе | 1 | |
| С16-1А.00.028 | Втулка (возможность обработки узких заготовок). Установка вместо левого ряда подающих зубчатых роликов по ходу движения заготовки | 12 | |
| С25-5А.11.021-03 | Плита. Устанавливается на калевочный суппорт для профильной обработки. | 2 | |
| С25-5А.10.011-01 | Ролик. Устанавливается вместо подающих зубчатых роликов для обработки узких заготовок | 1 | |
| ИП.16.000 | Ключ. Затягивание и ослабление гайки фиксации инструмента на шпинделе. | 1 | |
| ИП.17.000 | Ключ. Затягивание и ослабление гайки фиксации инструмента на шпинделе. Удобство работы с правым вертикальным суппортом. | 1 | |
| ИП.35.000 | Комплект колец. Проставки на горизонтальные шпиндельные валы для возможности установки дереворежущего инструмента различной длины. | 6 | |
| DIN468-160-V17 | Рукоятка. Перемещение суппортов в горизонтальном и вертикальном направлении. Ослабление и затягивание стопорных винтов. | 1 | |
| Ключ 7812-1606 Д Хим. Окс. прм. ГОСТ 25787-83 | 1 | ||
| Наушники противошумные СОМ 3 ГОСТ 12.4.051-87. Поставка осуществляется при изготовлении станка без ЗИО, допускается замена на 14353М | 1 | ||
| С25-4А.12.500 | Опора дополнительная (обработка заготовки шириной более160 мм нижним горизонтальным шпинделем) | 1 | |
| С25-4А.15.500-02 | Опора дополнительная. Обработка заготовки более 160 мм верхним горизонтальным шпинделем. | 2 | |
| С25-4А.15.500-06 Н | Опора дополнительная. Обработка заготовки шириной более 160 мм калевочным нижним горизонтальным шпинделем. | 1 | |
| С25-6АБ РЭ | Руководство по эксплуатации | 1 | |
| Сменные части и принадлежности заказываемые опциально (за дополнительную плату) | |||
| Звукоизолирующее ограждение | Защита персонала от шумовых вибраций. | 1 | |
| Деревянный ящик упаковочный | 1 | ||
| Виброопора | Установка на фундамент | 10 | |
| С25-5АБ.70.000 | Пневматическая система прижимов. Упрощение регулировки силы давления прижимных роликов. | комплект | |
| С25-5А.11.100 | Плита. Установка пил для продольной распиловки заготовки на калёвочный суппорт. | 2 | |
| С25-5А.11.100-01 | Плита. Установка пил для продольной распиловки заготовки на калёвочный суппорт. | 1 | |
| С16-1А.17.024-01 | Скалка. Установка на калевочный суппорт прижима верхнего С16-2А.33.000. | 1 | В сборе |
| С16-2А.33.000 | Прижим верхний. Обработка тонких заготовок и пиление калевочным суппортом. | 1 | |
| С16-1А.17.034 | Фланец. Установка на калевочный суппорт прижима верхнего С16-2А.33.000. | 1 | |
| Штифт 6х60 ГОСТ 3129-70 | Установка на калевочный суппорт прижима верхнего С16-2А.33.000. | 1 | |
| Винт М6-6gх2.56.05 ГОСТ 11738-84 | Установка на калевочный суппорт прижима верхнего С16-2А.33.000. | 4 | |
| ИП.07.000 | Оправка цанговая правая. Возможность установки дереворежущего инструмента с посадочным диаметром 60 мм на верхний горизонтальный шпиндель. | 1 | |
| ИП.07.000-02 | Оправка цанговая правая. Возможность установки дереворежущего инструмента с посадочным диаметром 60 мм на правый вертикальный шпиндель. | 1 | |
| ИП.08.000 | Оправка цанговая левая. Возможность установки дереворежущего инструмента с посадочным диаметром 60 мм на калевочный шпиндель. | 1 | |
| ИП.08.000-02 | Оправка цанговая левая. Возможность установки дереворежущего инструмента с посадочным диаметром 60 мм на левый вертикальный шпиндель. | 1 | |
| ИП.23.000-02 | Приспособление для установки ножей сборных фрез. Установка ножей в дереворежущих цилиндрических строгальных барабанах диаметром 140 мм | 1 | |
| Болт 1.1.М20Х330. Ст3 ГОСТ 24379.1-80 | Болт фундаментный. Если не приобретаются виброопоры | 10 | |
| Электродвигатели 15 квт | Установка электродвигателей повышенной мощности на вертикальные суппорта. | 2 | |
| Станок модели С25-6АБ может быть оснащен комплектом плит на калевочный суппорт, накладок на базовые и боковые прижимные линейки, ограждений на верхние суппорта (установка фрез наружным диаметром до 250 мм) для обработки бруса круглого сечения. | |||
| Номенклатура и количество поставляемого со станком дереворежущего инструмента определяется согласно договора поставки (в том числе и цилиндрические фрезы). | |||
Система аспирации приобретается из расчёта 2000 куб. м/ч на один суппорт станка.
Станок соответствует действующим ГОСТам и ТУ для данной группы товаров, что подтверждается наличием сертификата соответствия и отметками завода изготовителя.
На поставляемое оборудование действует гарантия в течение 12 месяцев.
